Beschreibung

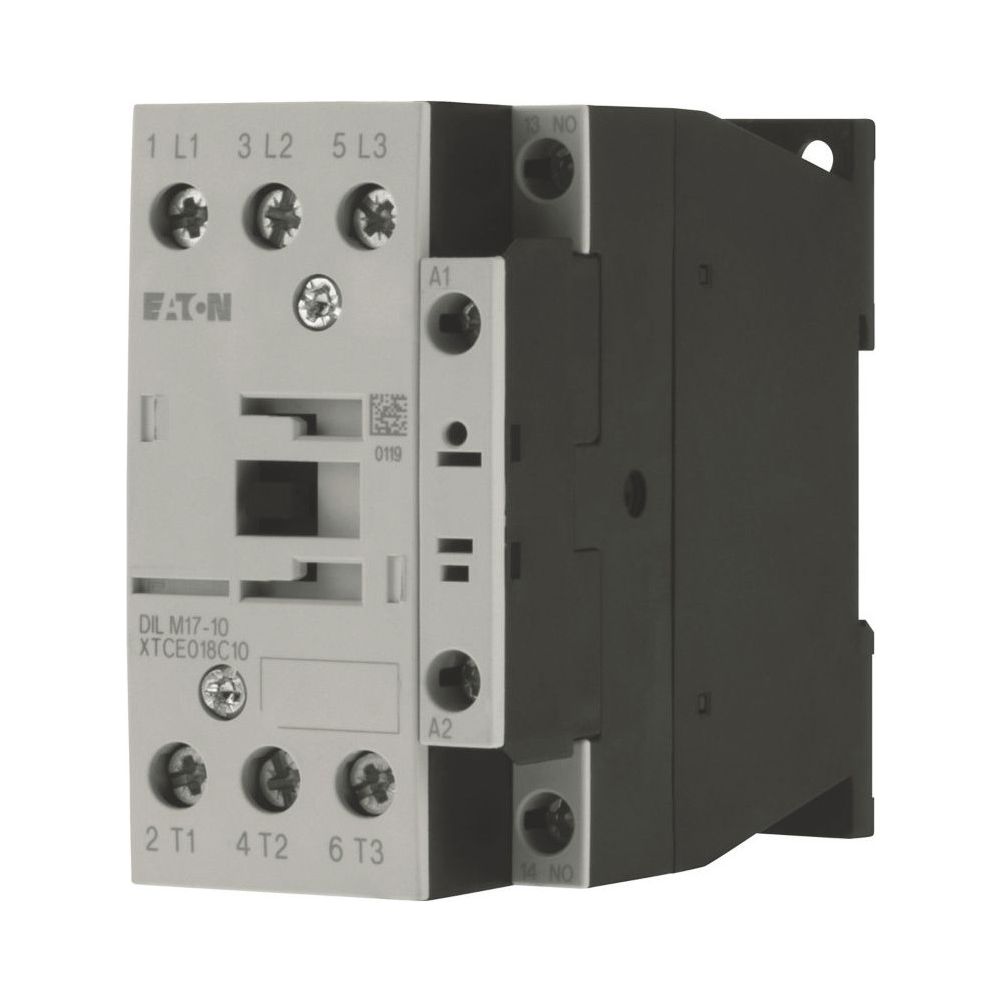

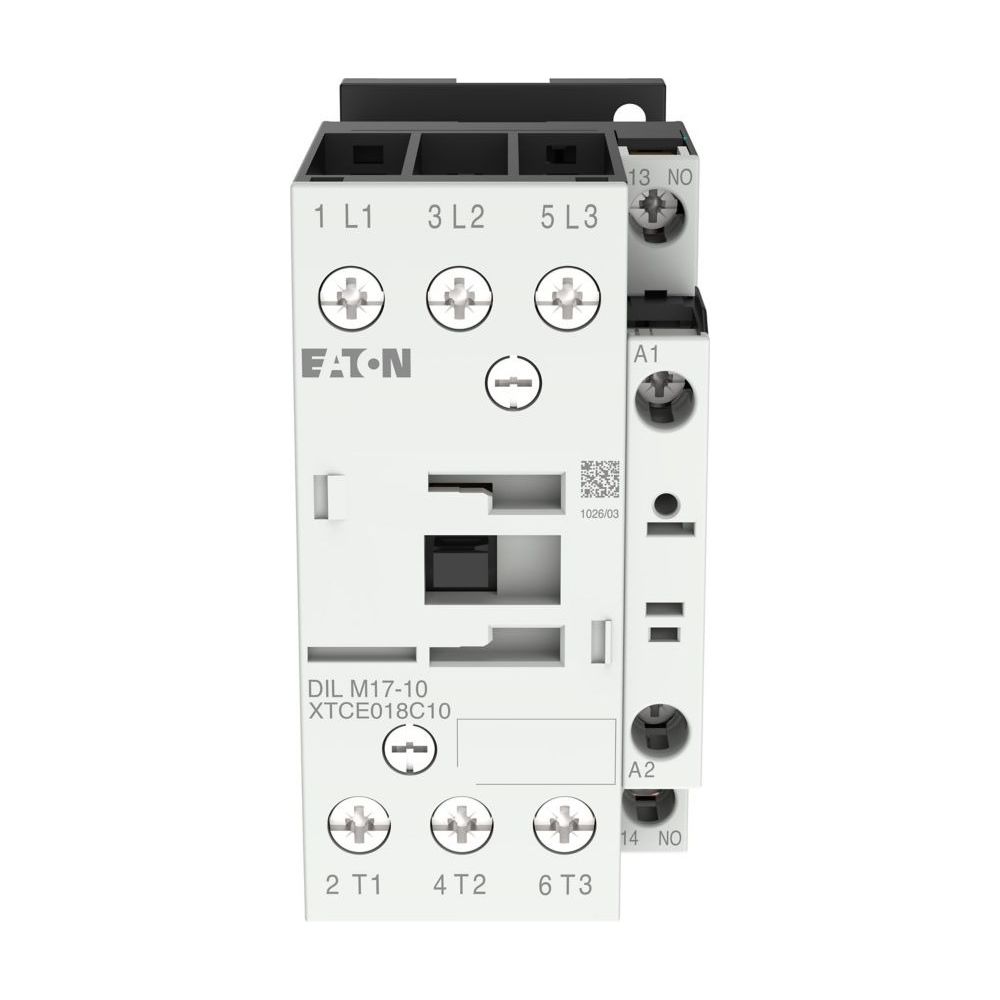

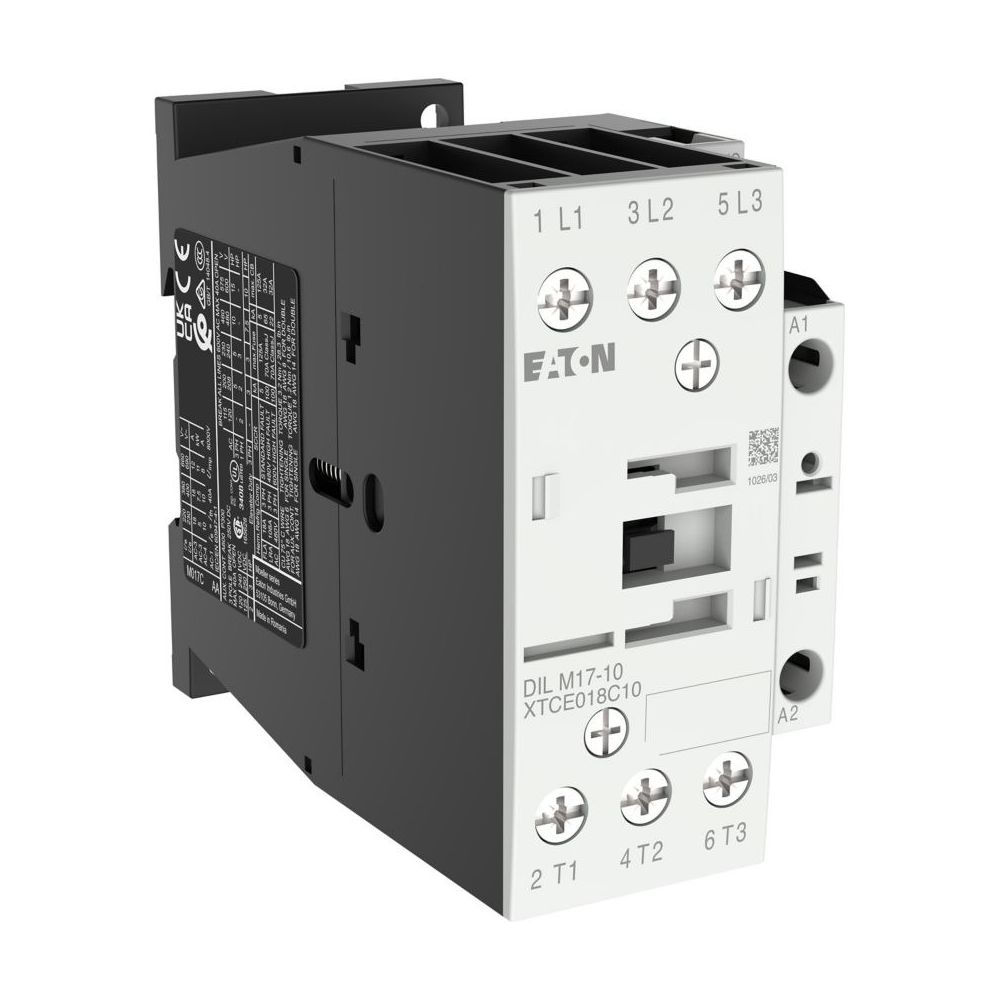

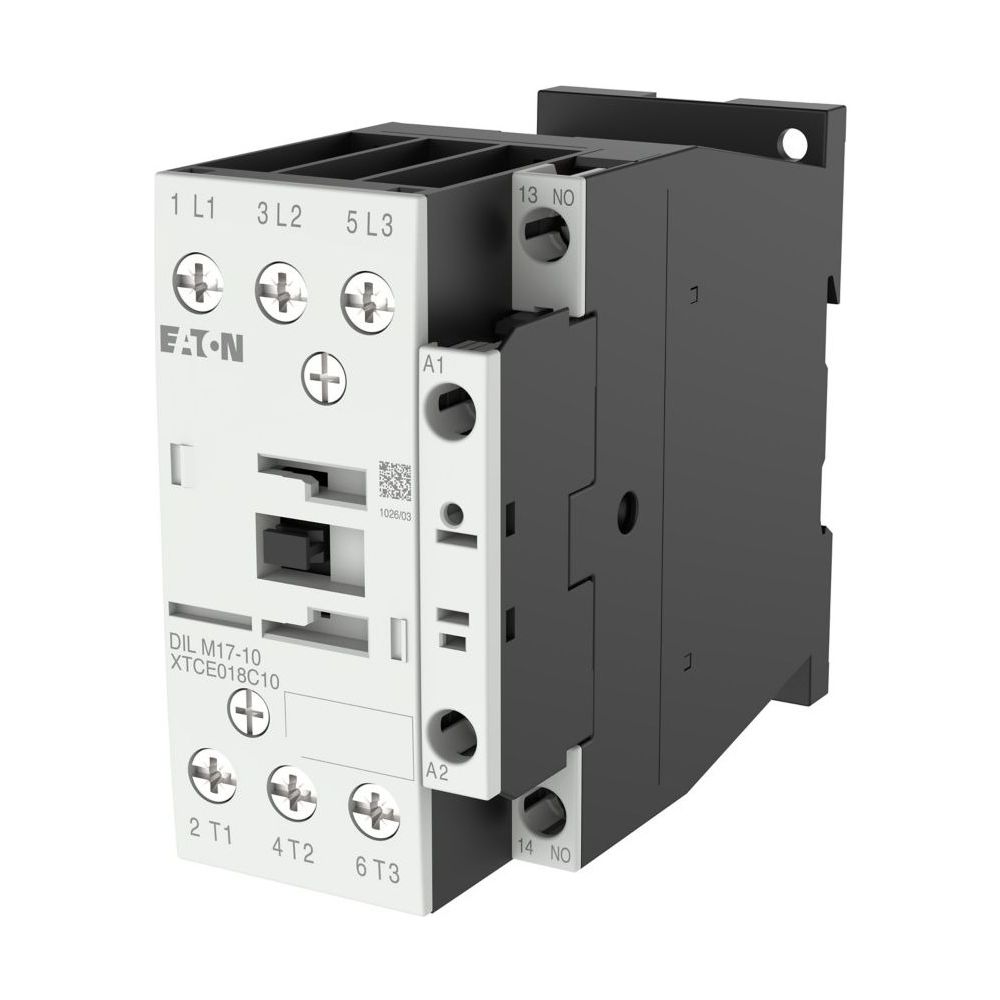

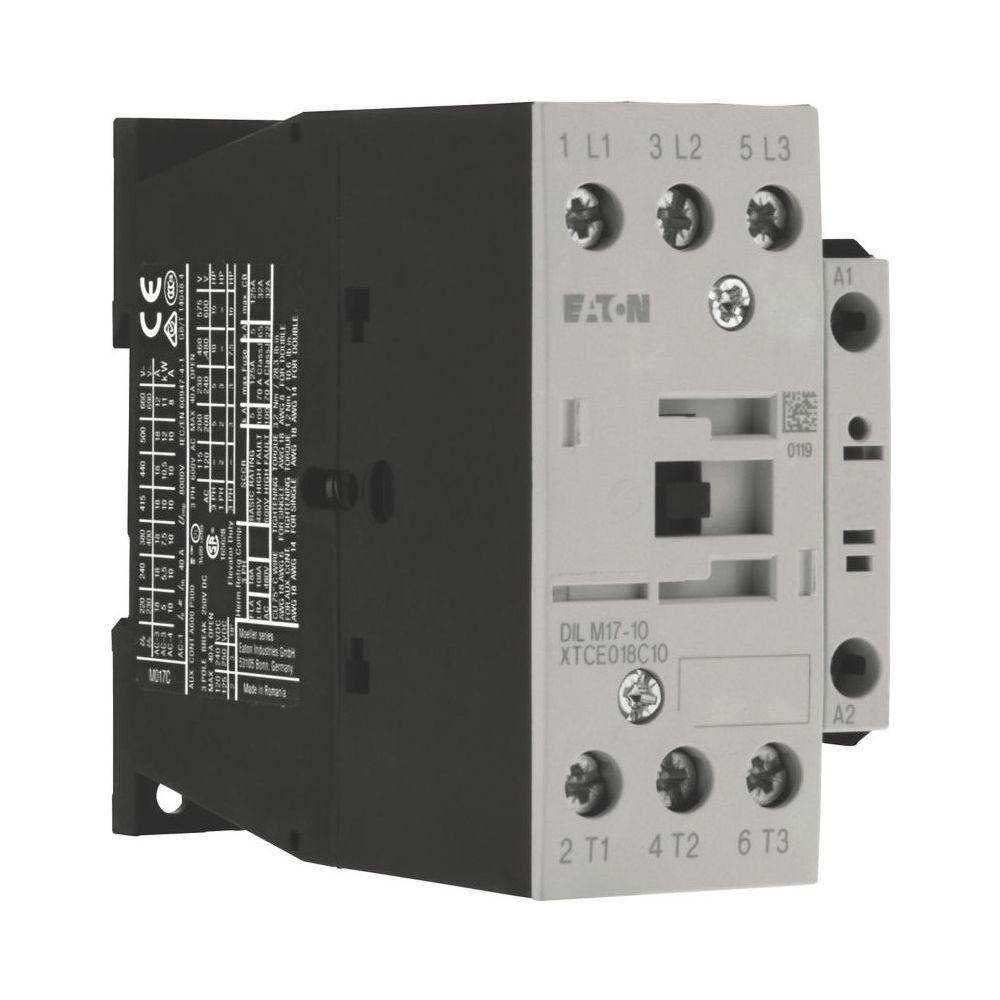

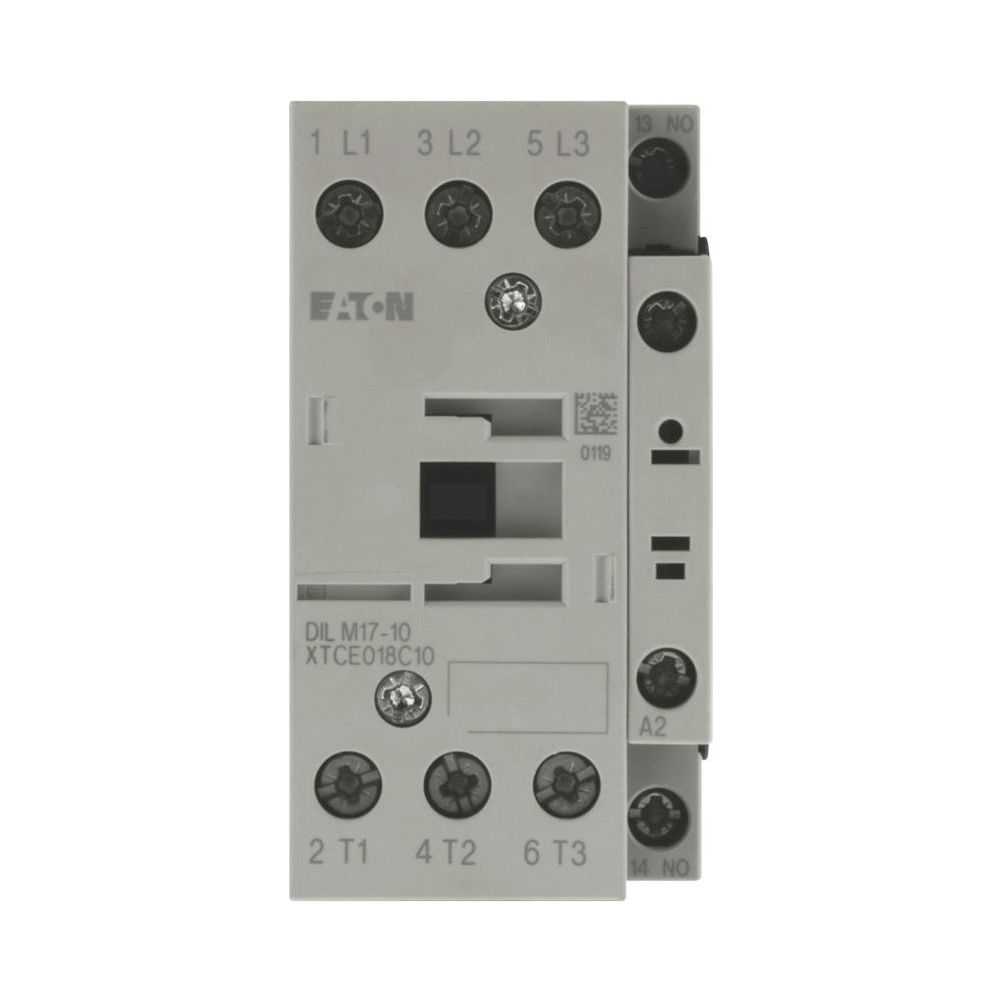

Eaton Leistungsschütz DILM DILM17-10(24V50HZ), 3-polig, 7,5 kW, 24 V 50 Hz, Schraubklemmen
Das 3-polige Leistungsschütz aus der Moeller-Serie von Eaton ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen wie das Schalten von Käfigläufermotoren oder Widerstandsöfen. Die robuste Bauweise unterstützt zudem Motoren der Effizienzklasse IE3.
Zuverlässige Anschlusstechnik

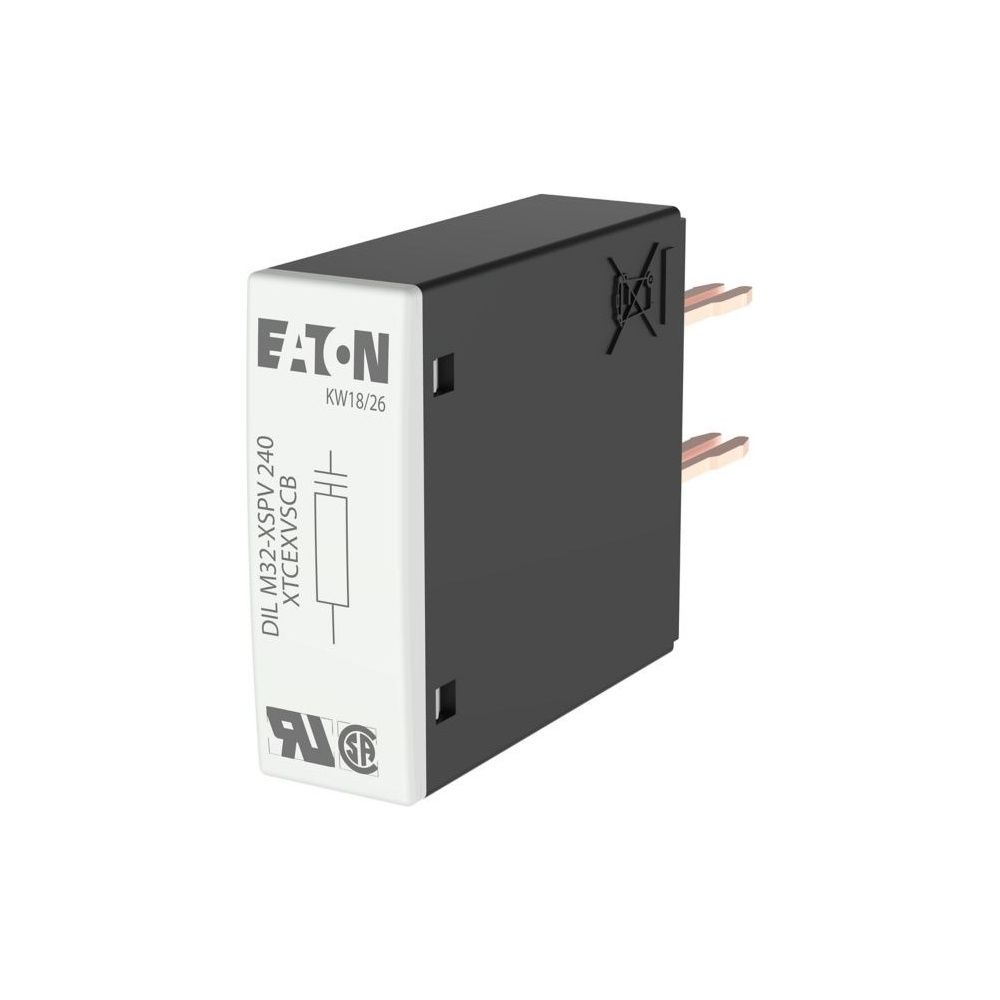

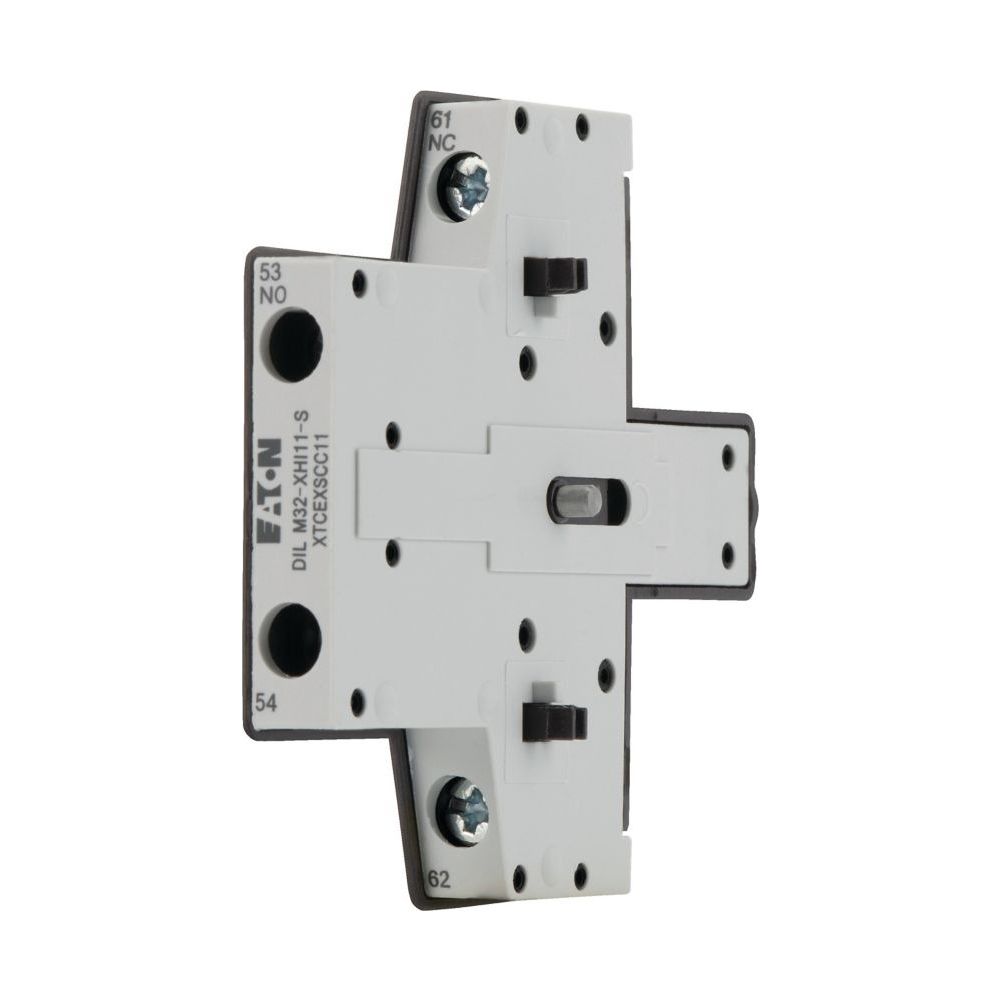

Das Schütz verfügt über frontseitige Anschlüsse mit doppelten Rahmenklemmen, die eine sichere Verdrahtung unterschiedlicher Kabelquerschnitte ermöglichen. Die Wechselstrombetätigung erfolgt über eine 24 V 50 Hz Spule. Dank der einheitlichen Abmessungen innerhalb der Baureihe lässt sich diverses Zubehör wie Hilfsschalterbausteine, Zeitbausteine oder mechanische Verriegelungen flexibel integrieren.
Dieses Leistungsschütz bietet eine hohe Betriebssicherheit und ist für den Einsatz in industriellen Schaltanlagen optimiert. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltvorgängen und einer Bemessungsbetriebsstromstärke von 18 A bei AC-3 (400 V) stellt es eine langlebige Lösung für die Motorsteuerung dar. Die kompakte Bauform mit einer Breite von 45 mm erleichtert die Montage in Schaltschränken.
Technische Daten
- Polzahl: 3-polig
- Bemessungsleistung bei 400 V (AC-3): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 10 A
- Steuerspannung: 24 V AC, 50 Hz
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
- Schutzart: IP00
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276991 |
| Breite | 45 |
| EAN | 4015082769918 |
| EAN-13 | 4015082769918 |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 10 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM17-10(24V50HZ) |
| P bei AC-4, 400V | 4,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 0 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
