Beschreibung

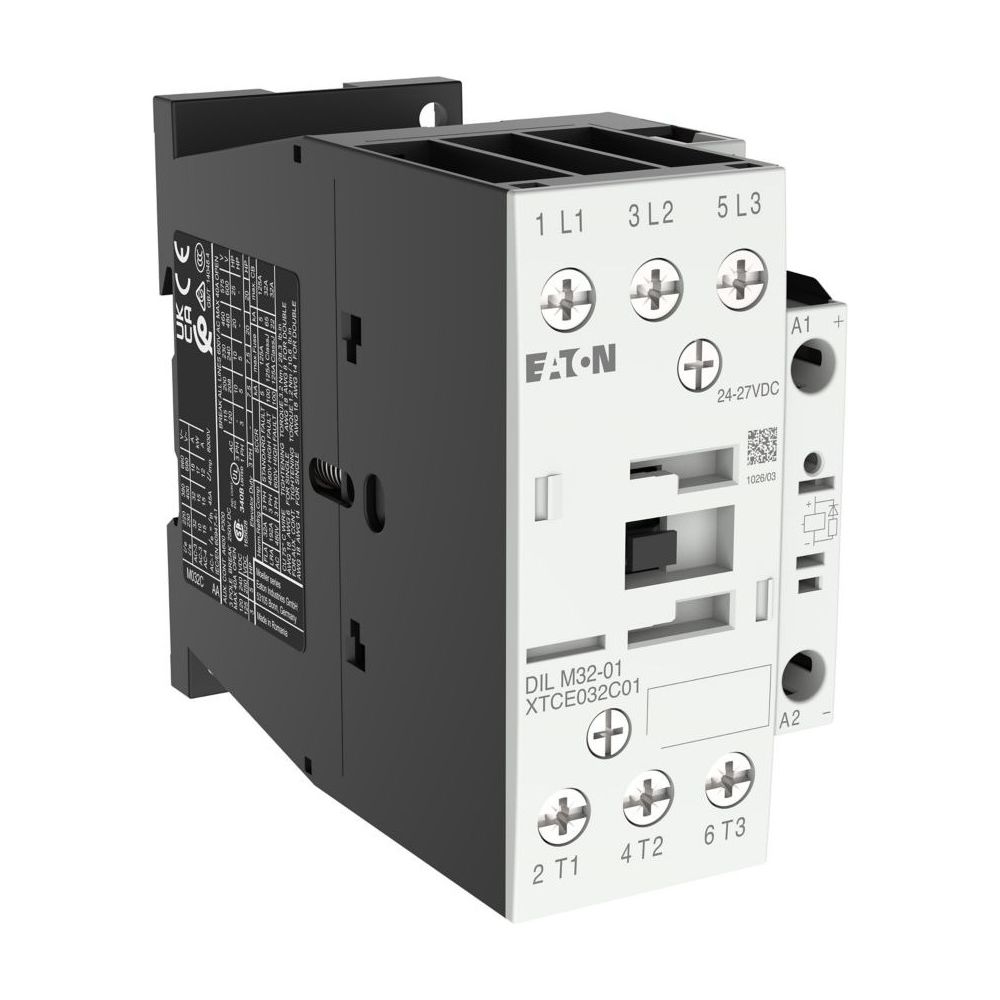

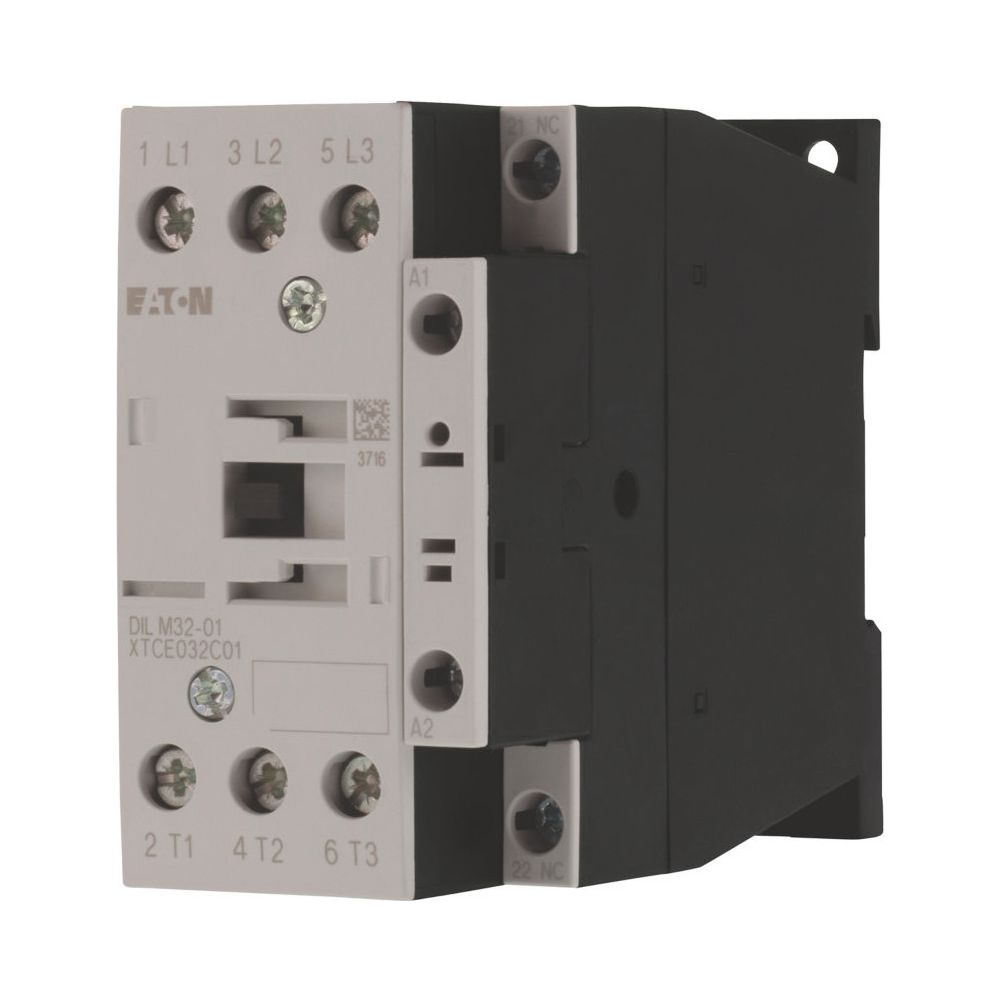

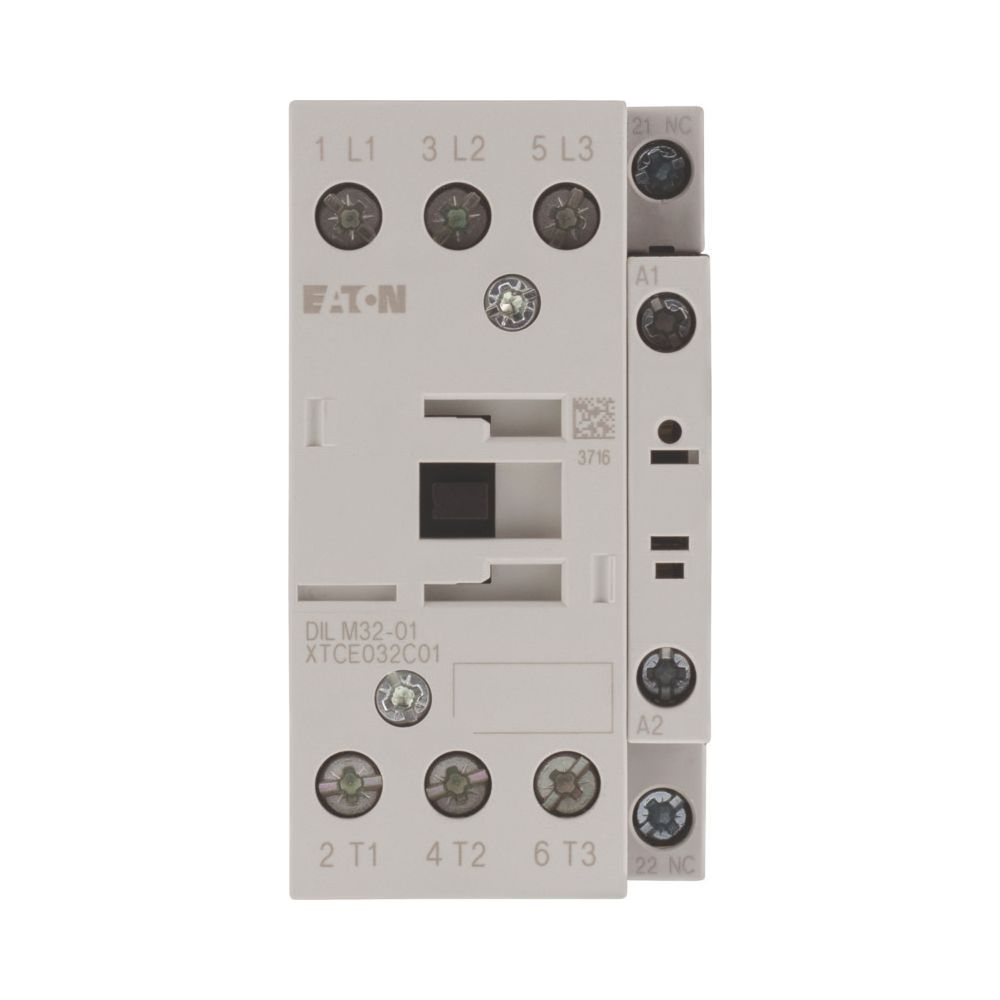

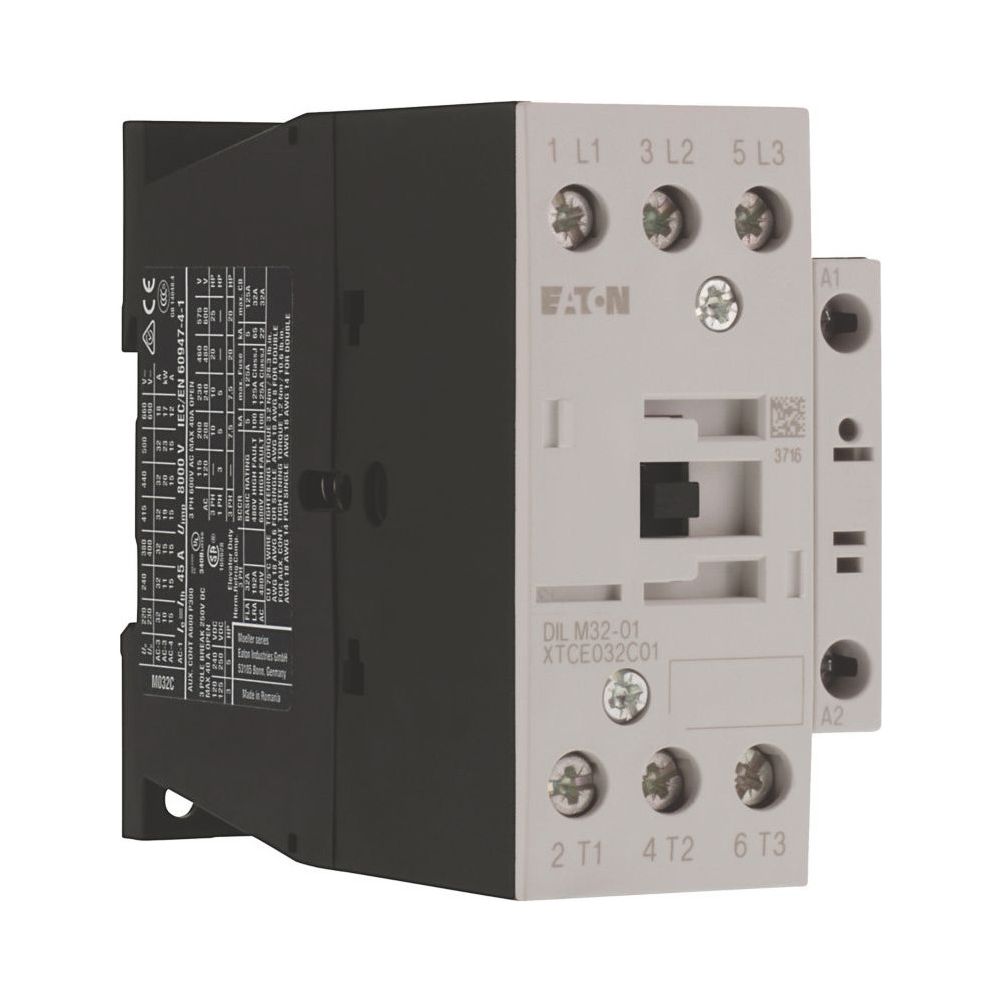

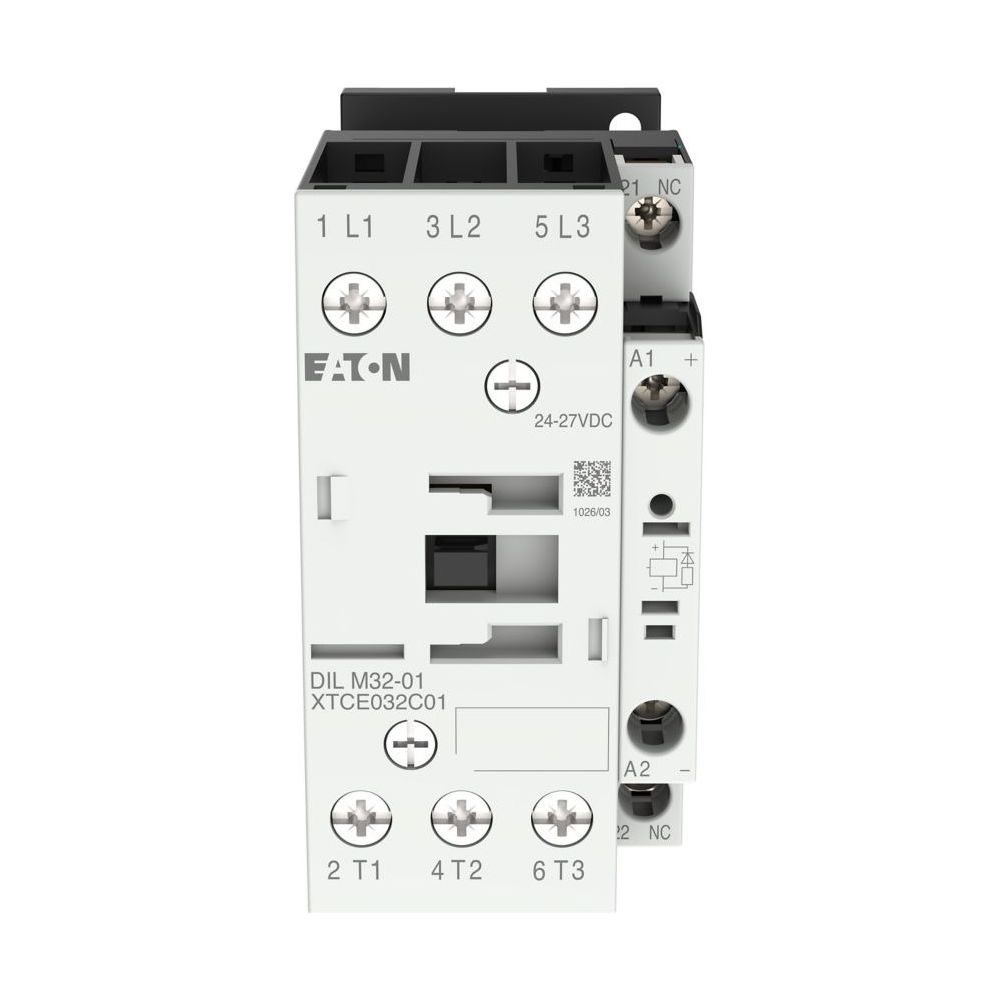

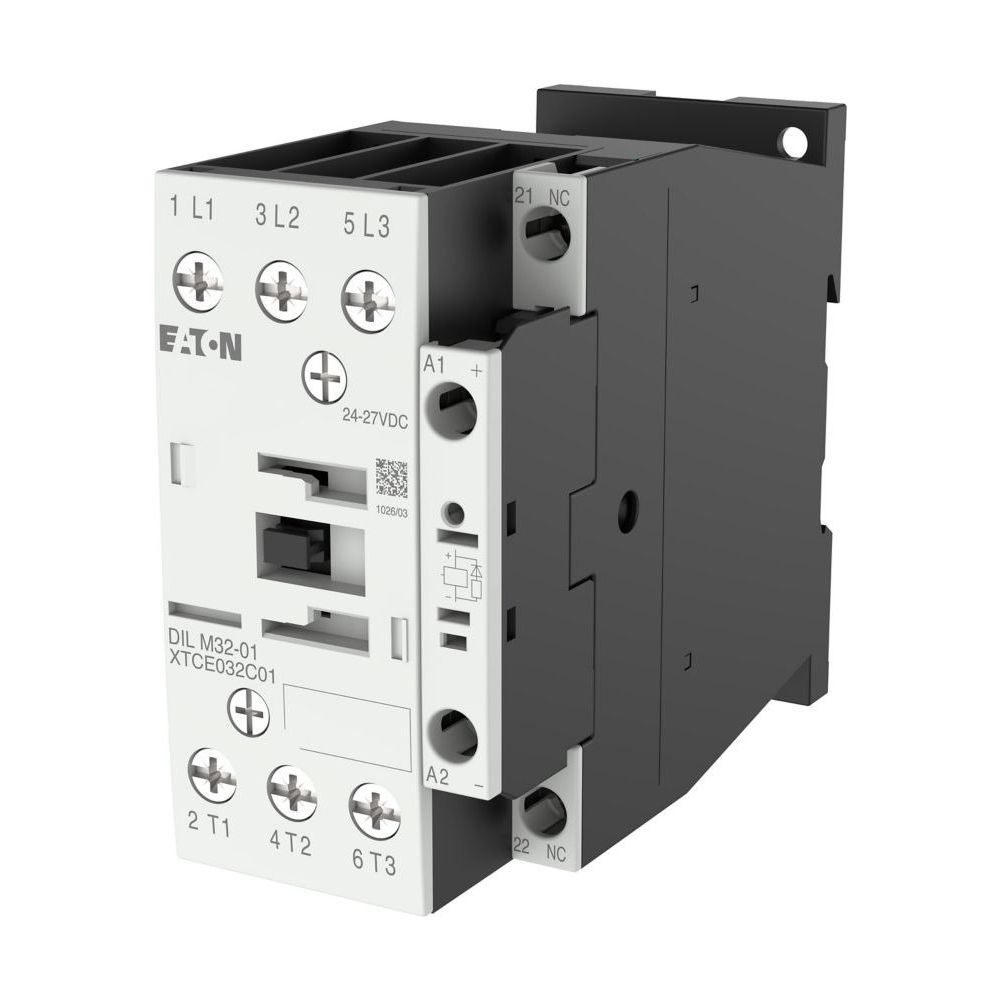

Eaton Leistungsschütz DILM DILM32-01(RDC24), 3-polig 15kW, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren und induktiven Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen und ist für Motoren der Effizienzklasse IE3 optimiert. Die Betätigung erfolgt über eine Gleichspannung von 24 bis 27 V DC.
Robuste Technik für den industriellen Einsatz
Das Schütz zeichnet sich durch eine kompakte Bauweise mit einer Breite von 45 mm aus und nutzt eine bewährte Schraubanschlusstechnik. Der DC-Antrieb ist mit einer integrierten Schutzbeschaltung ausgestattet, was die Installation vereinfacht. Dank der mechanischen Lebensdauer von 10 Millionen Schaltspielen ist das Modul auf eine dauerhafte Zuverlässigkeit in Schaltanlagen ausgelegt.
Vielseitige Anwendungsmöglichkeiten
Neben dem Einsatz für Käfigläufermotoren deckt das Gerät die Gebrauchskategorien AC-1, AC-3 und AC-4 ab, was den Betrieb von Widerstandsöfen sowie das Reversieren und Tippen von Motoren ermöglicht. Die Kompatibilität mit dem SmartWire-DT System erlaubt eine flexible Erweiterung. Das Schütz bietet durch die Spiegelkontakt-Ausstattung ein hohes Maß an Sicherheit.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 7 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 15 A
- Bemessungssteuerspeisespannung: 24 - 27 V DC
- Polzahl: 3-polig
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Mechanische Lebensdauer: 10.000.000 Schaltspiele
Durch die Kombination aus hoher Schaltleistung und kompakter Bauform bietet dieses Leistungsschütz eine effiziente Lösung für moderne Antriebssteuerungen. Die Unterstützung für IE3-Motoren und die integrierte Schutzbeschaltung des DC-Antriebs gewährleisten eine zukunftssichere Integration in Anlagenkonzepte. Mit 15 kW Leistung bei 400 V und der robusten 3-poligen Ausführung ist das Gerät ein verlässlicher Baustein für anspruchsvolle Automatisierungslösungen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277306 |
| Breite | 45 |
| EAN | 4015082773069 |
| EAN-13 | 4015082773069 |
| Einschaltdauer | 100 |
| Gewicht | 0,553 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 15 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM32-01(RDC24) |
| P bei AC-4, 400V | 7 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,534 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
