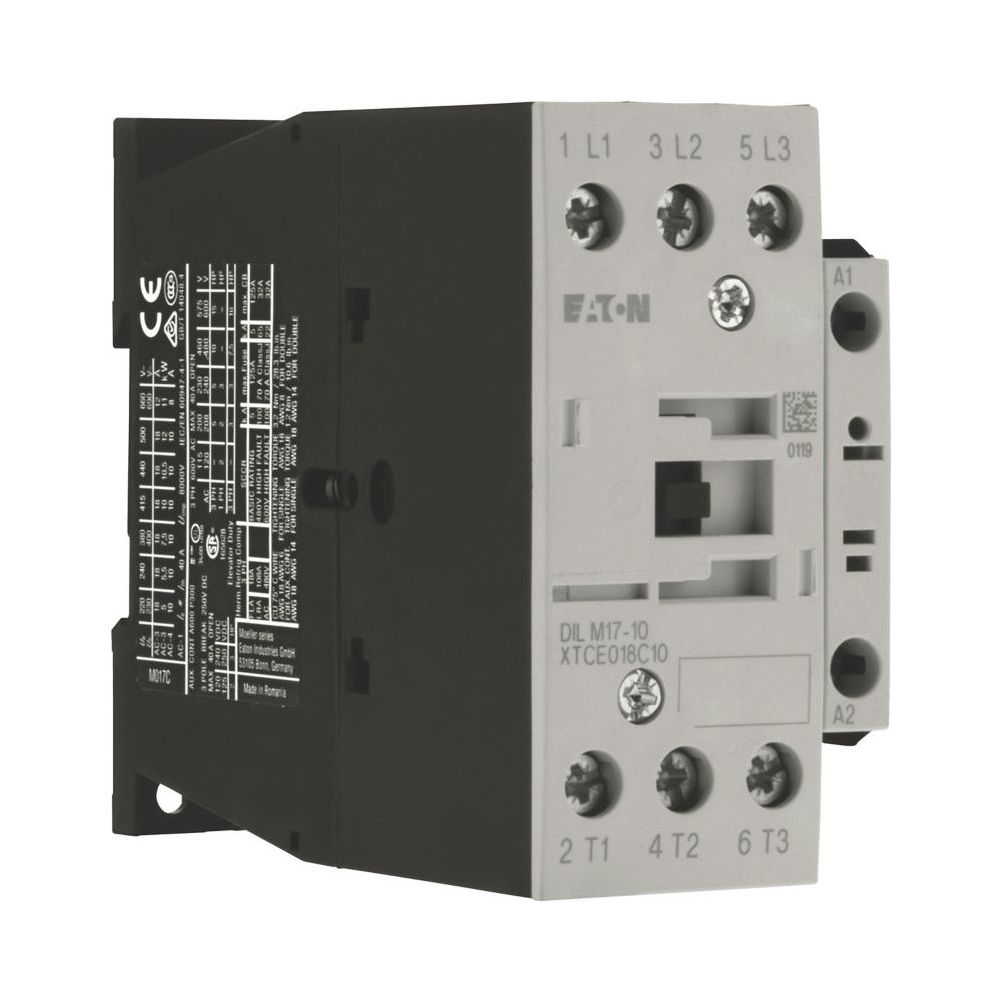

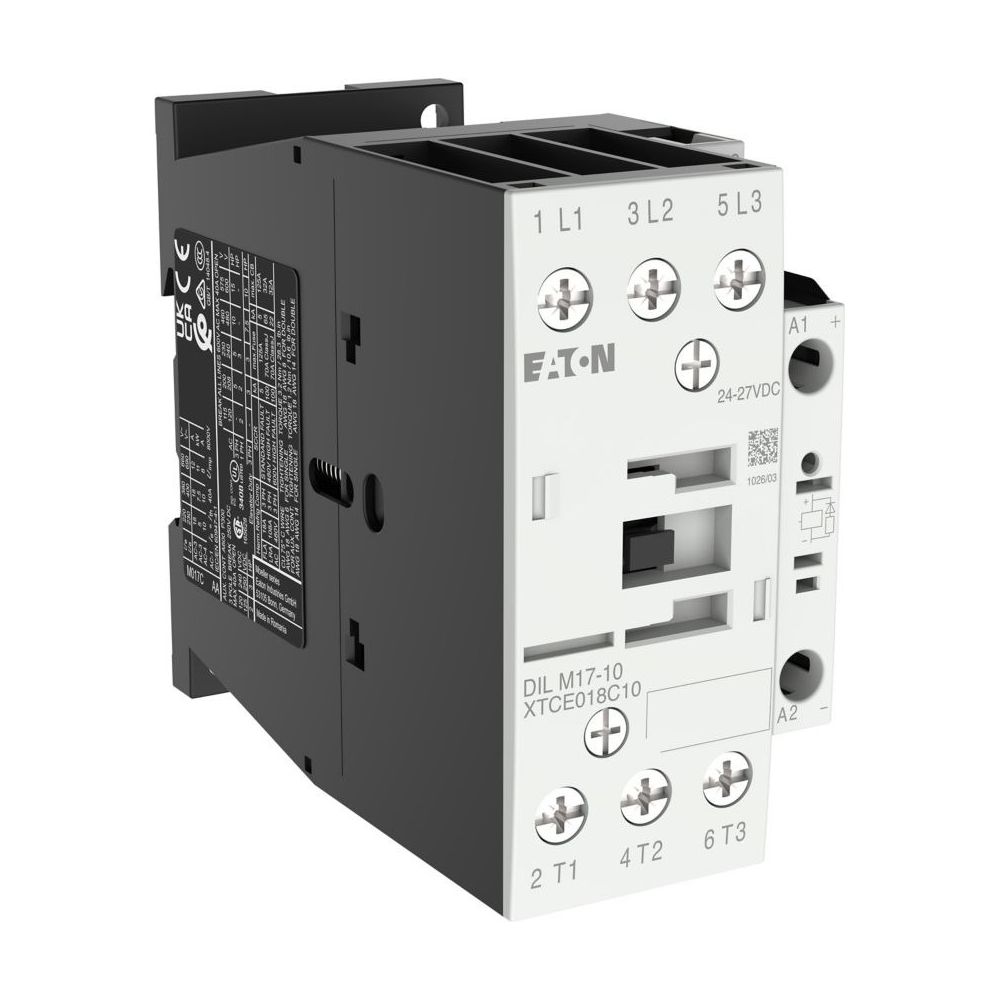

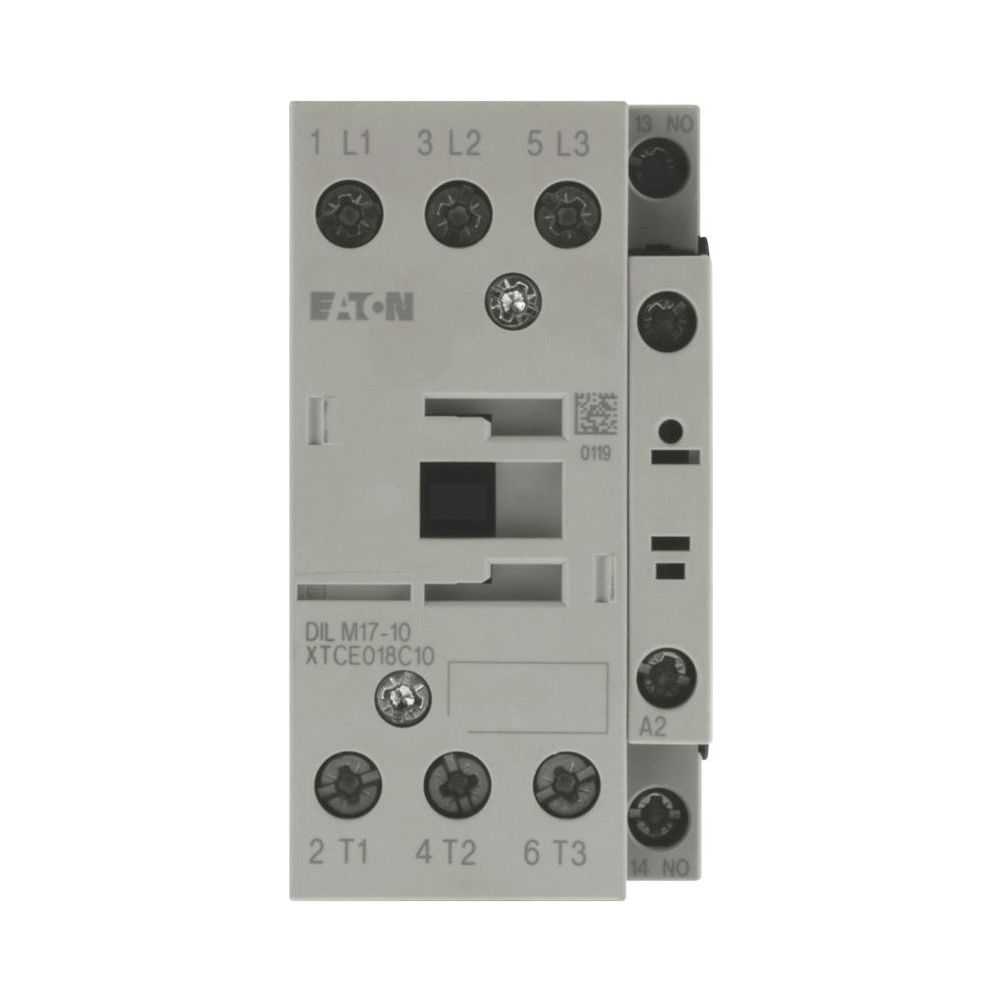

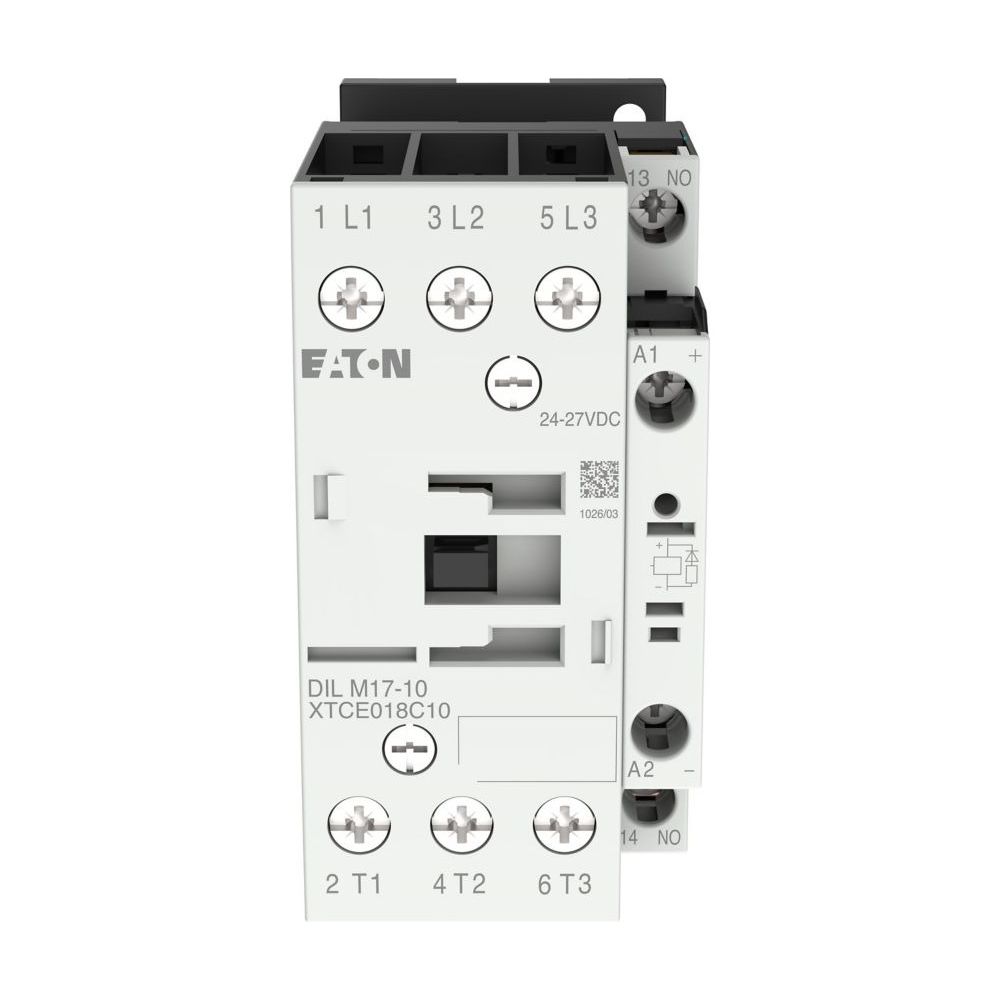

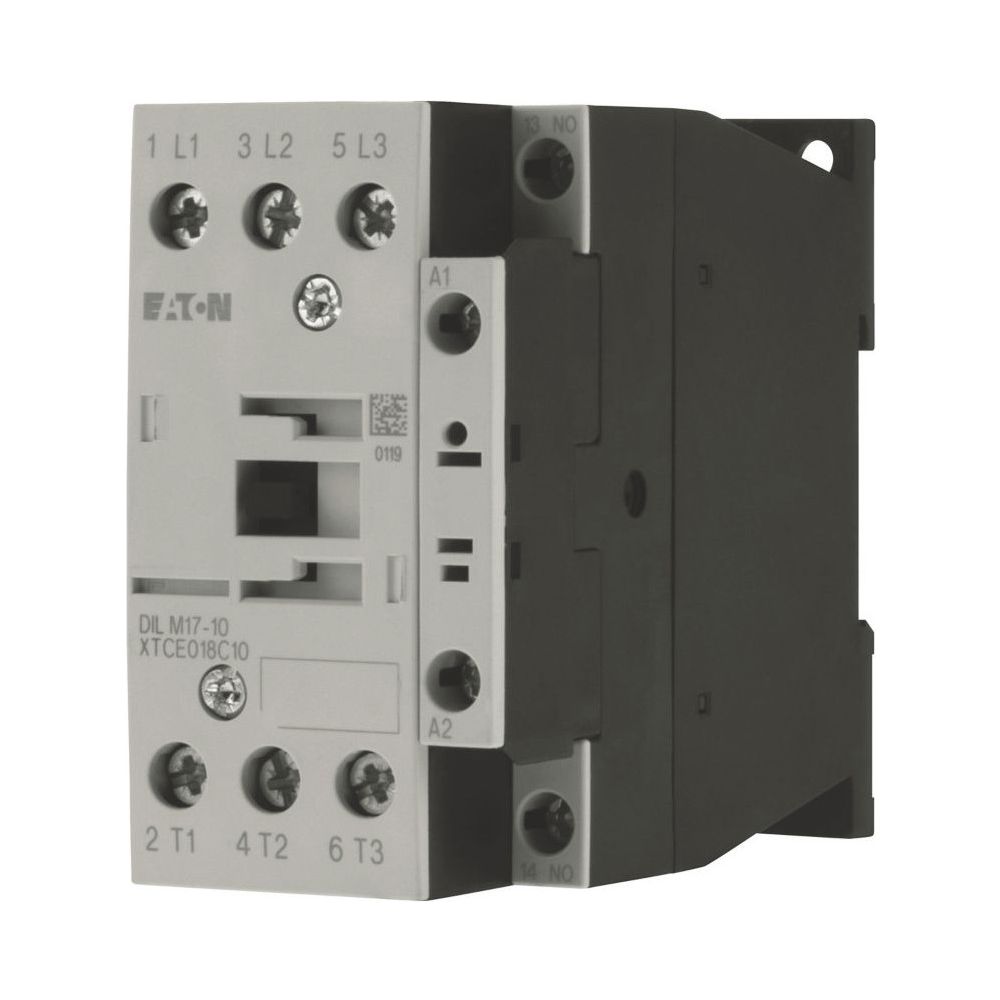

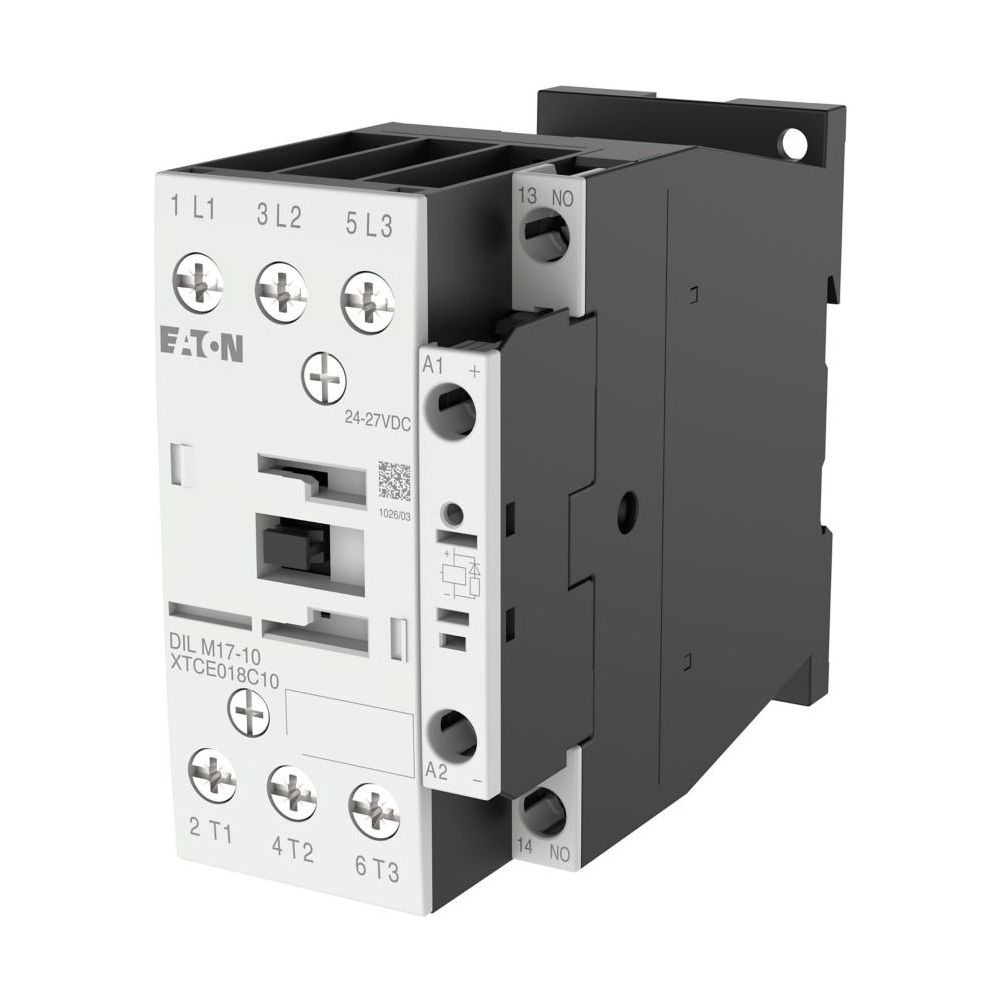

Eaton Leistungsschütz DILM DILM17-10(RDC24), 7,5kW, 3-polig, 1 S, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das zuverlässige Schalten von Motoren und induktiven Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einer Gleichstrombetätigung (RDC 24) eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht den Einsatz bei Anwendungen wie Anlassen, Reversieren oder Tippen. Die integrierte Schutzbeschaltung im DC-Antrieb sorgt für einen effizienten Betrieb, während die kompakte Bauweise eine platzsparende Installation in Schaltanlagen ermöglicht.
Robuste Anschlusstechnik
Die Hauptstrombahnen sind mit Rahmenklemmen ausgestattet, die über zwei Klemmräume verfügen. Die Anschlusstechnik erfolgt mittels Schraubklemmen, was eine dauerhafte Kontaktierung ermöglicht. Das Gerät ist zudem für die Anbindung an das SmartWire-DT System vorbereitet, sofern das entsprechende Schützmodul verwendet wird.
Das Leistungsschütz überzeugt durch eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 18 A (AC-3) bietet es eine leistungsstarke Lösung für die Motorsteuerung. Die DC-Betätigung mit einem Spannungsbereich von 24 bis 27 V DC sowie die Eignung für IE3-Motoren machen es zu einer Komponente für moderne Anlagenkonzepte.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 4,5 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 10 A
- Steuerspeisespannung: 24 - 27 V DC
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Abmessungen (B x H x T): 45 mm x 85 mm x 97 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277018 |
| Breite | 45 |
| EAN | 4015082770181 |
| EAN-13 | 4015082770181 |
| Einschaltdauer | 100 |
| Gewicht | 0,553 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 10 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM17-10(RDC24) |
| P bei AC-4, 400V | 4,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,534 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
