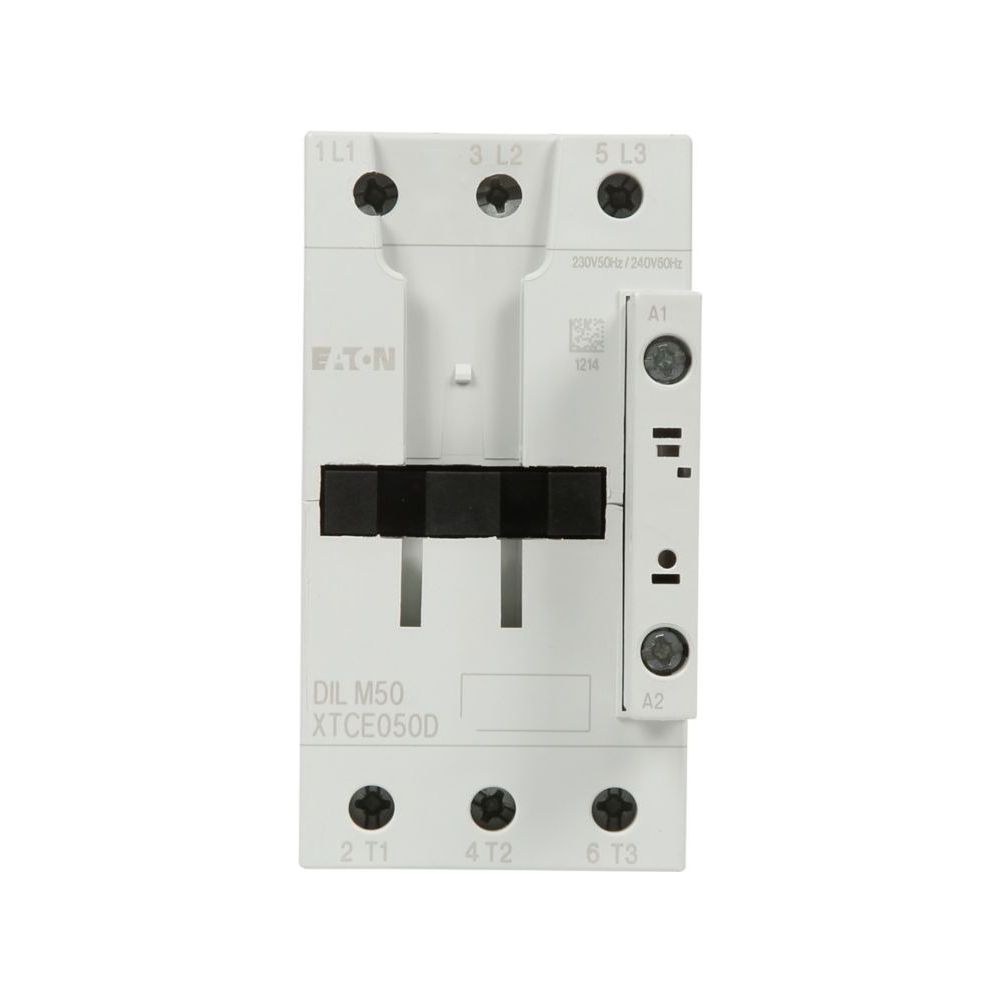

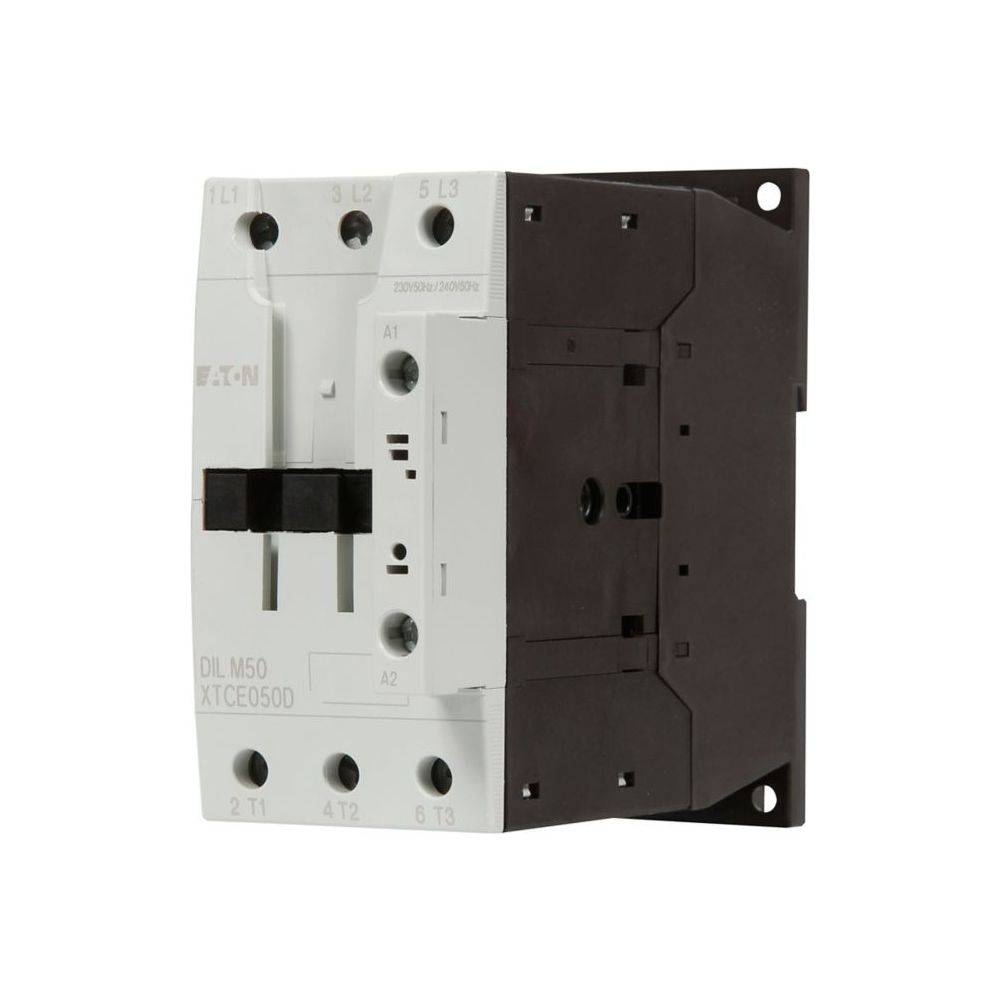

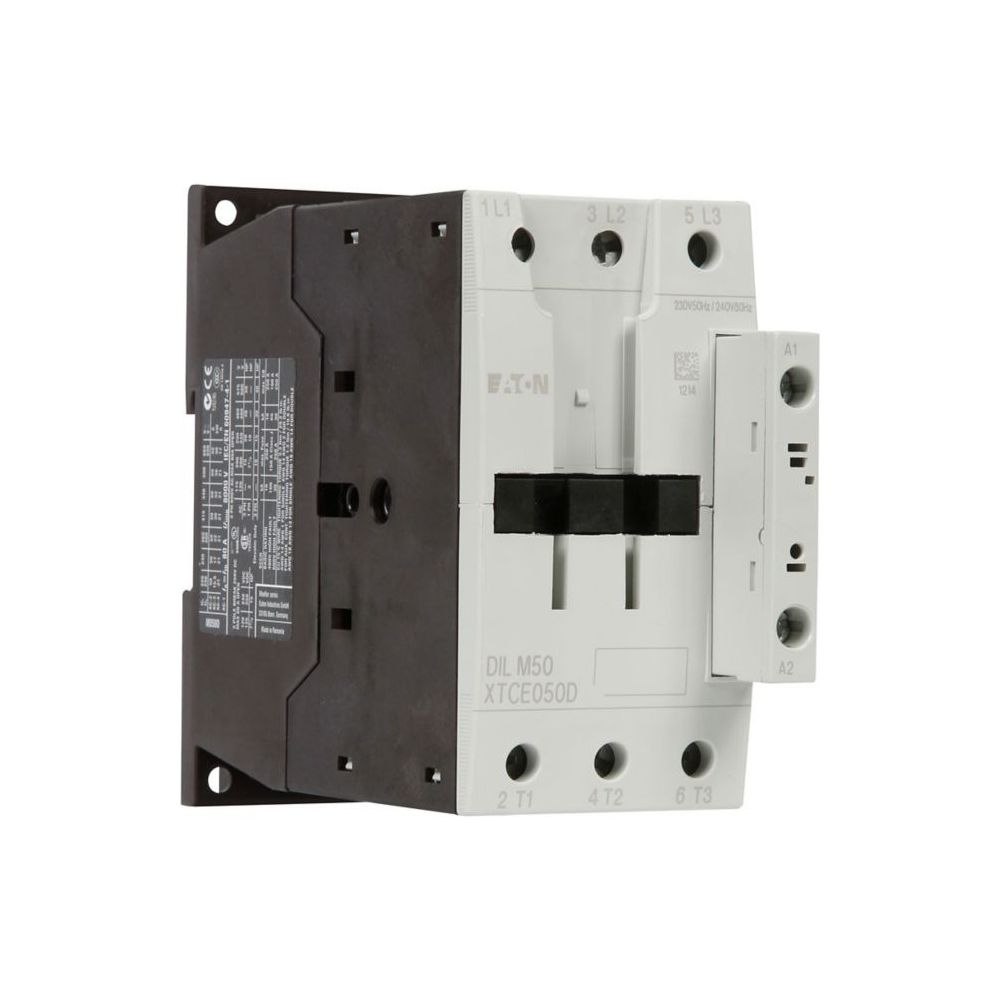

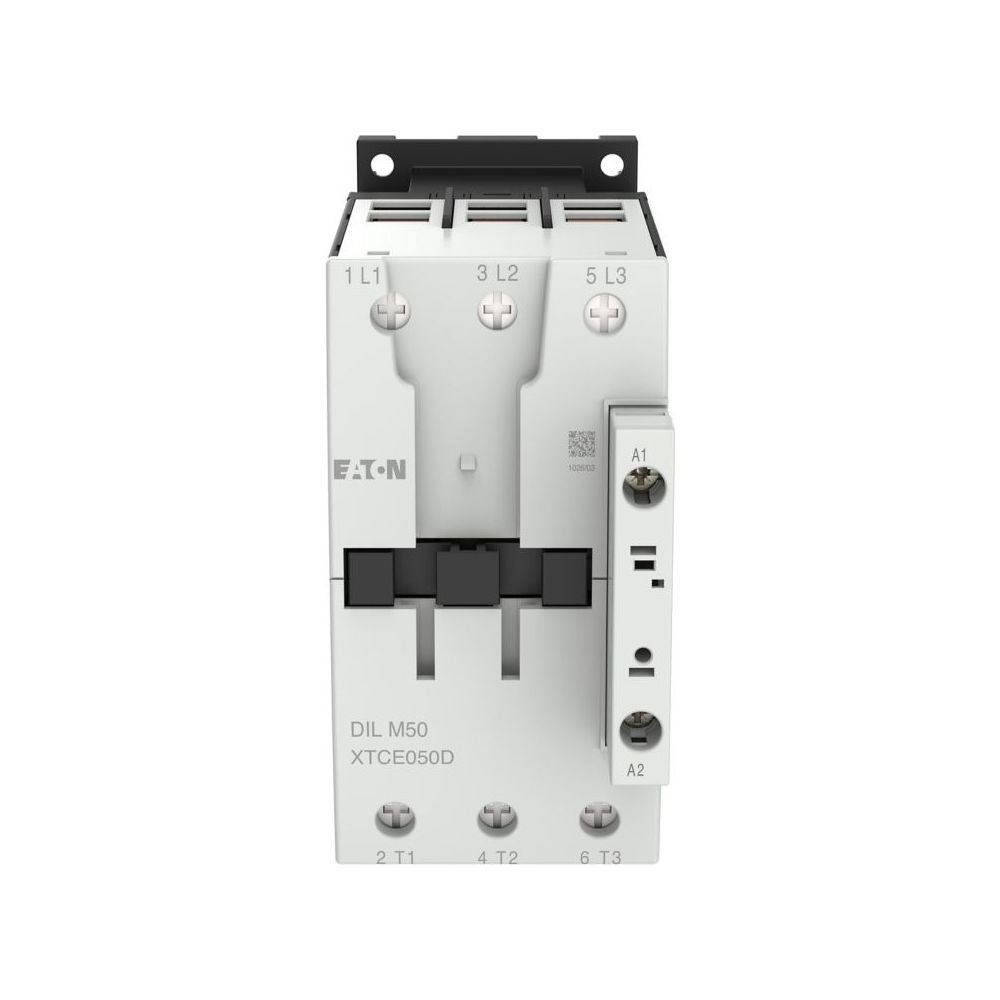

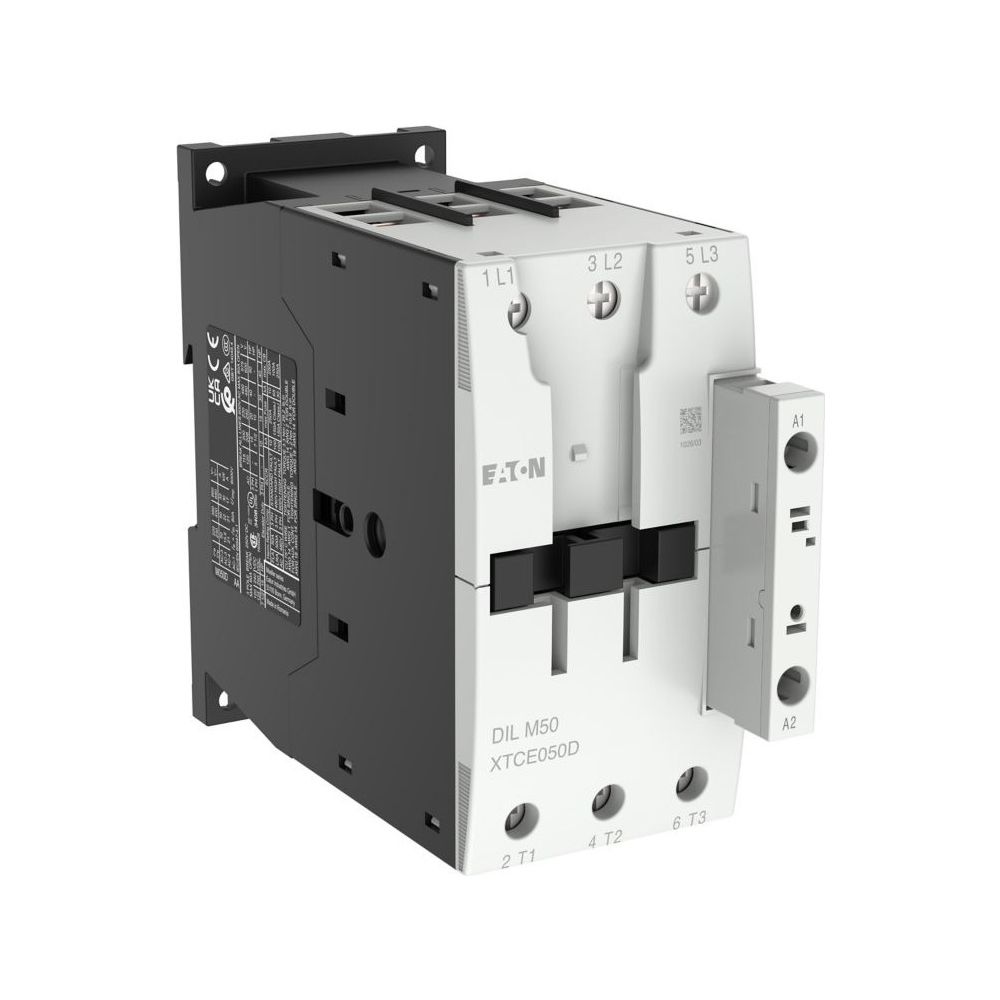

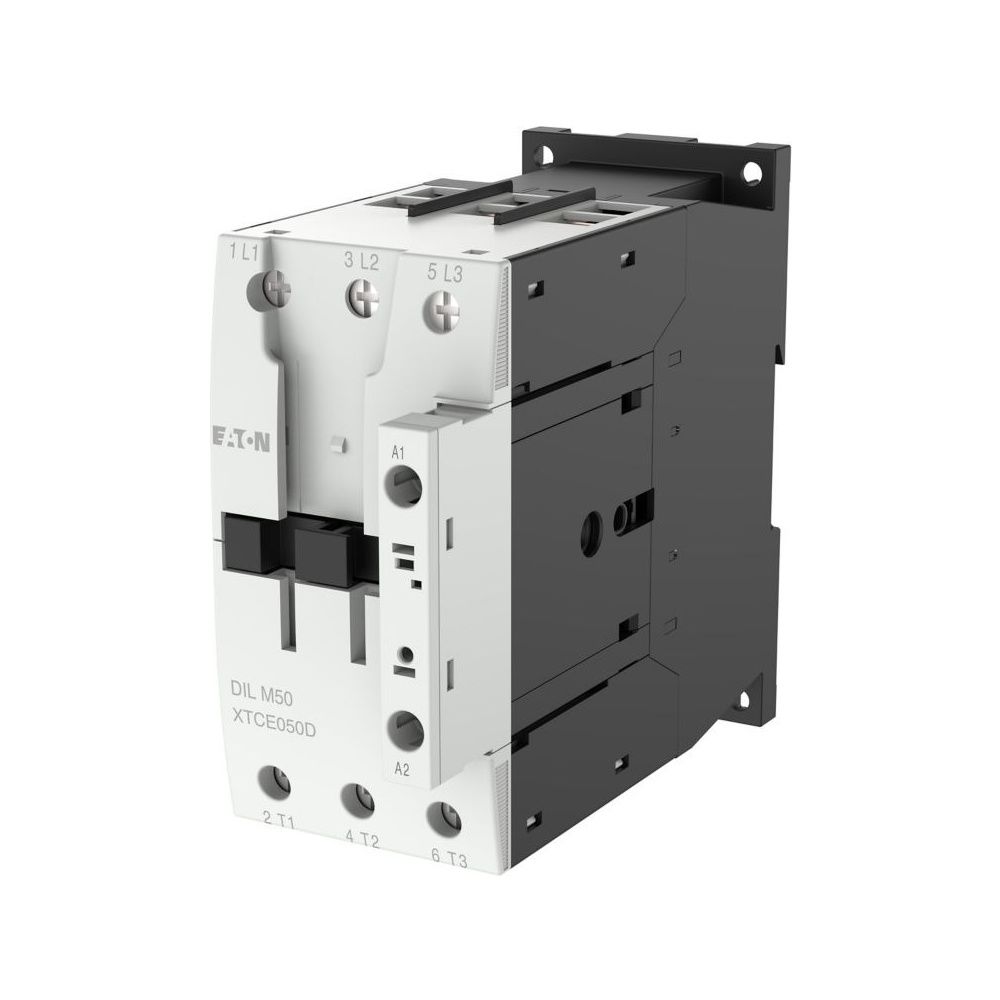

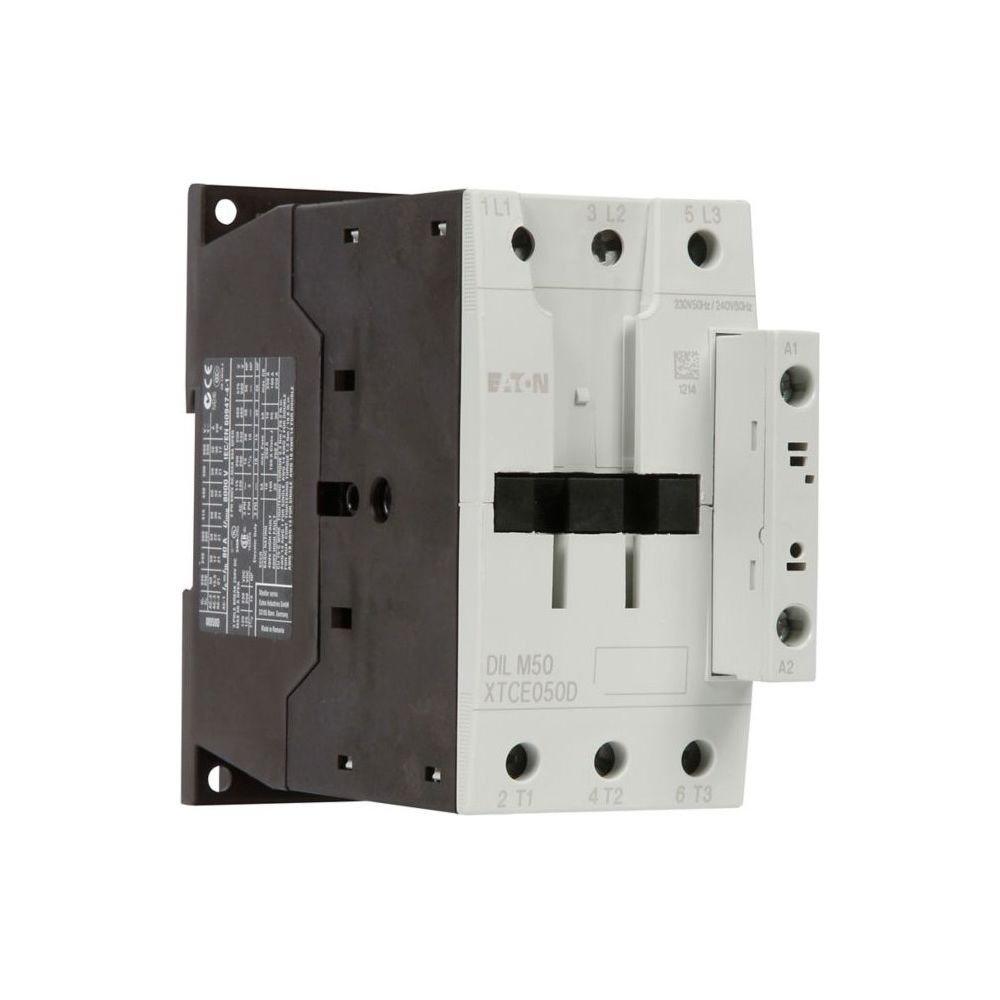

Eaton Leistungsschütz DILM50, 3-polig, 22kW, 230V 50Hz/240V 60Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Es zeichnet sich durch eine robuste Bauweise mit Schraubklemmen aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Schaltvorgängen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Wechselstrombetätigung erfolgt über eine Steuerspannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz, was eine flexible Integration in Steuerungssysteme erlaubt.

Robuste Konstruktion und Montage

Das Gerät ist in der Rahmengröße FS3 gefertigt und bietet durch die bewährte Anschlusstechnik eine hohe Betriebssicherheit. Die mechanische Lebensdauer ist auf 10.000.000 Schaltspiele ausgelegt, was eine hohe Langlebigkeit in industriellen Umgebungen sicherstellt. Dank der kompakten Abmessungen und der standardisierten Schraubanschlüsse lässt sich das Schütz effizient in Schaltanlagen integrieren.

Das Leistungsschütz bietet eine hohe Schaltleistung und Zuverlässigkeit für industrielle Motorsteuerungen. Mit einem Bemessungsbetriebsstrom von 50 A bei AC-3 und 400 V sowie einer Leistungsaufnahme von 22 kW ist es für den professionellen Einsatz ausgelegt. Die robuste Ausführung und die Kompatibilität mit IE3-Motoren machen es zu einer leistungsstarken Komponente für moderne Schaltanlagen, die durch eine lange mechanische Lebensdauer überzeugt.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 22 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 21 A
• Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
• Anschlusstechnik: Schraubklemmen
• Rahmengröße: FS3
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 132,1 mm
