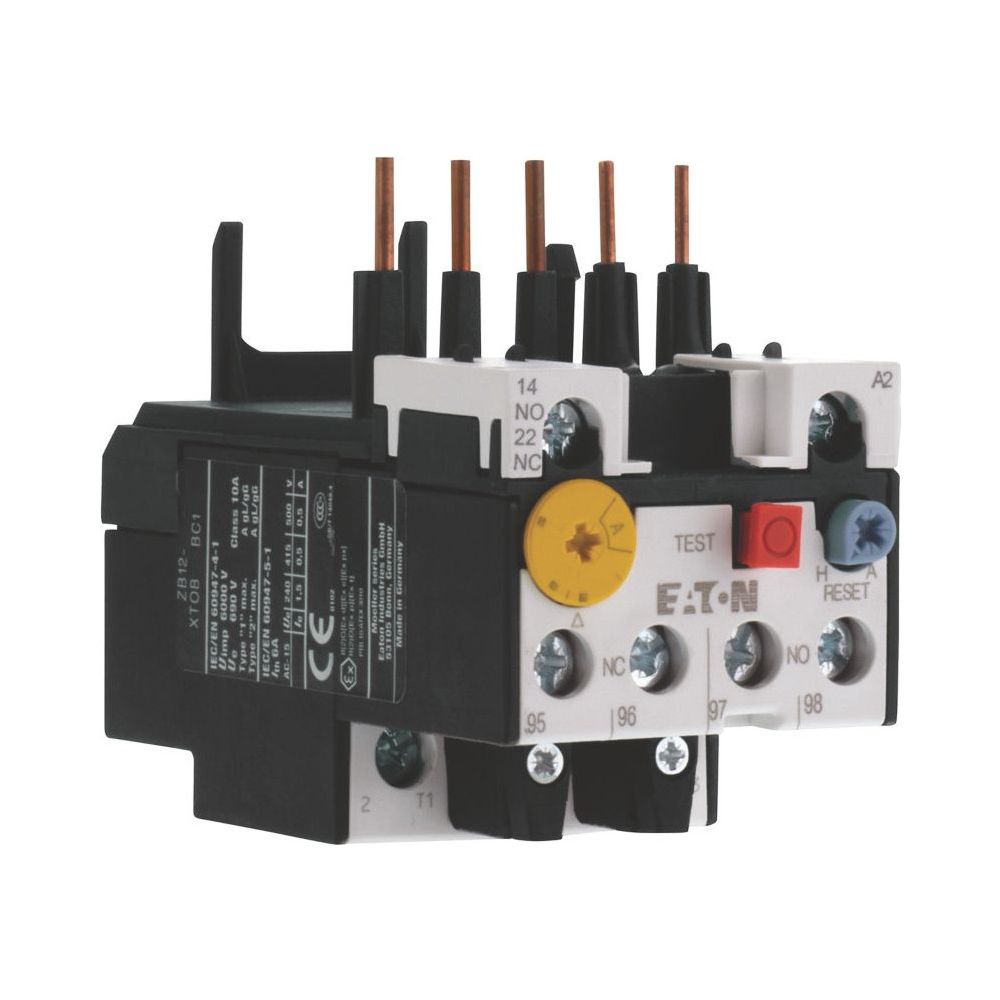

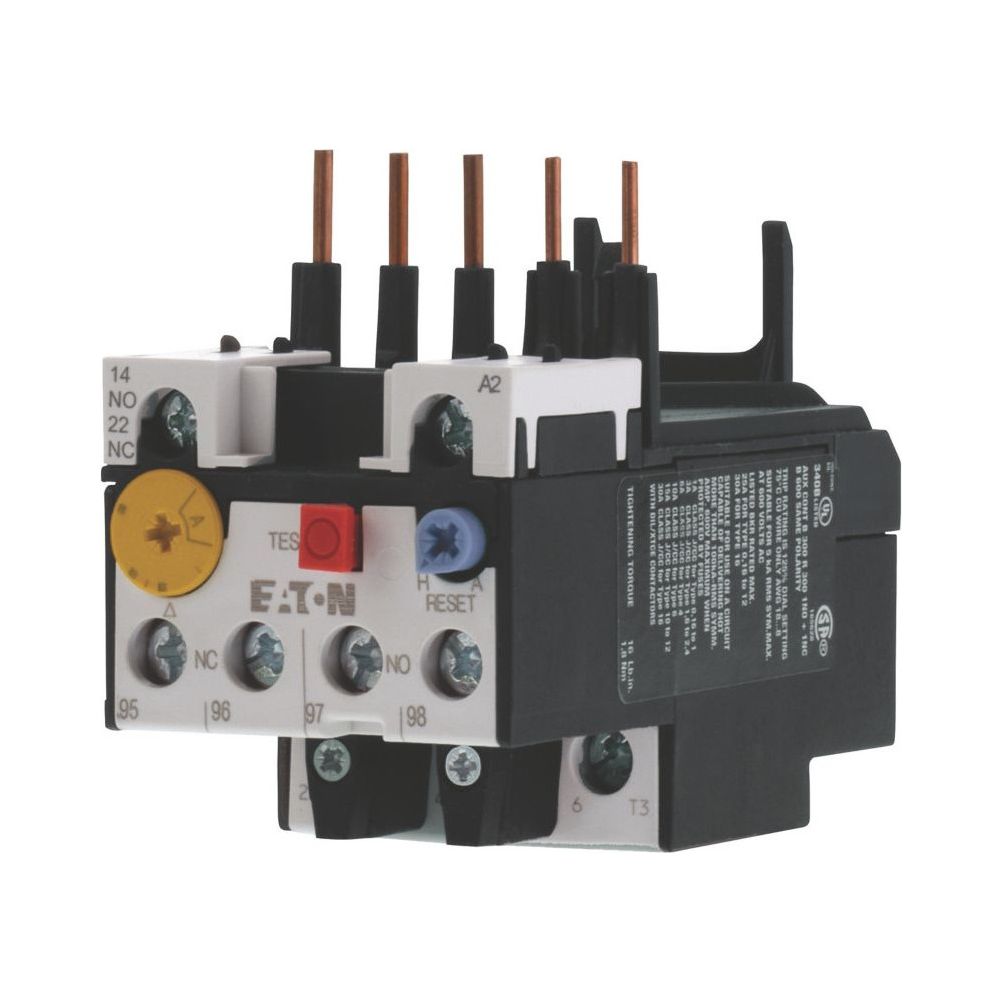

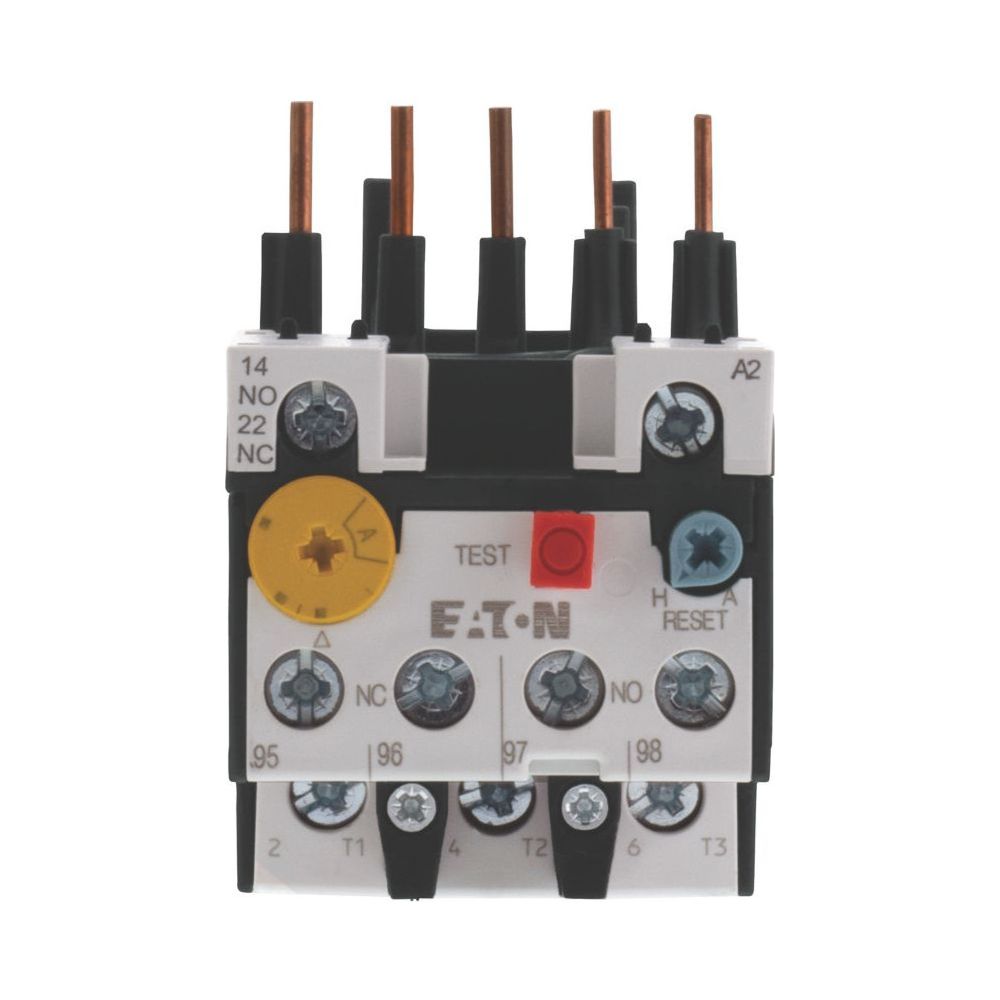

Eaton Motorschutzrelais ZB12 ZB12-4, 2,4-4A, 1S, 1Ö, Direktanbau, IP20

Das thermische Motorschutzrelais der Serie ZB von Eaton Moeller dient der zuverlässigen Überwachung und Absicherung von Motoren. Mit einem einstellbaren Strombereich von 2,4 bis 4 A und der Auslöseklasse 10 A eignet sich das Gerät für industrielle Anwendungen. Die Komponente ermöglicht eine direkte Montage an Schützen und bietet durch integrierte Hilfskontakte eine flexible Einbindung in Steuerungssysteme.

Funktionsweise und Montage

Das Überlastrelais ist für den Direktanbau konzipiert und verfügt über eine Phasenausfallempfindlichkeit gemäß IEC/EN 60947. Zur Bedienung sind eine Test/Aus-Taste sowie eine Reset-Taste vorhanden, die eine manuelle oder automatische Rückstellung ermöglichen. Die Schutzart IP20 stellt sicher, dass das Gerät gegen Berührung geschützt ist. Durch die Temperaturkompensation bleibt die Auslösecharakteristik auch bei schwankenden Umgebungstemperaturen stabil.

Sicherheit und Anschluss

Die elektrische Anbindung erfolgt über robuste Schraubanschlüsse, die für Haupt- und Steuerstromkreise ausgelegt sind. Das Relais unterstützt eine sichere Trennung zwischen den Hilfs- und Hauptkontakten und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 geeignet. Die integrierte Freiauslösung sorgt für zusätzliche Betriebssicherheit in Schaltanlagen.

Das Motorschutzrelais bietet eine präzise Überstromauslösung für einen Strombereich von 2,4 bis 4 A und ist für den direkten Anschluss an Schütze der Baureihen DILM7, DILM9 und DILM12 optimiert. Mit seiner kompakten Bauweise und den flexiblen Reset-Optionen stellt es eine effiziente Lösung für den Motorschutz dar.

Technische Daten

• Einstellbarer Strombereich: 2,4 - 4 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Max. Bemessungsbetriebsspannung: 690 V
• Schutzart: IP20
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktlänge/Tiefe: 88 mm
• Produktgewicht: 0,142 kg
