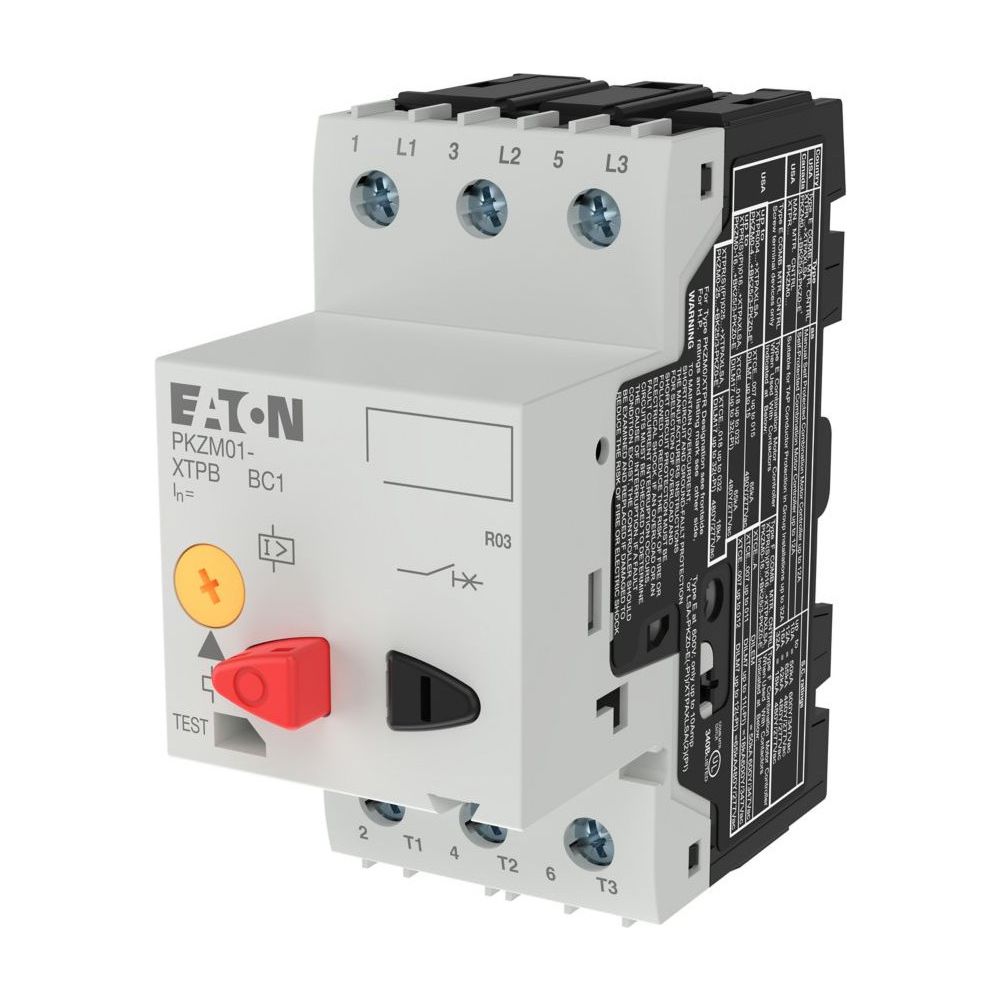

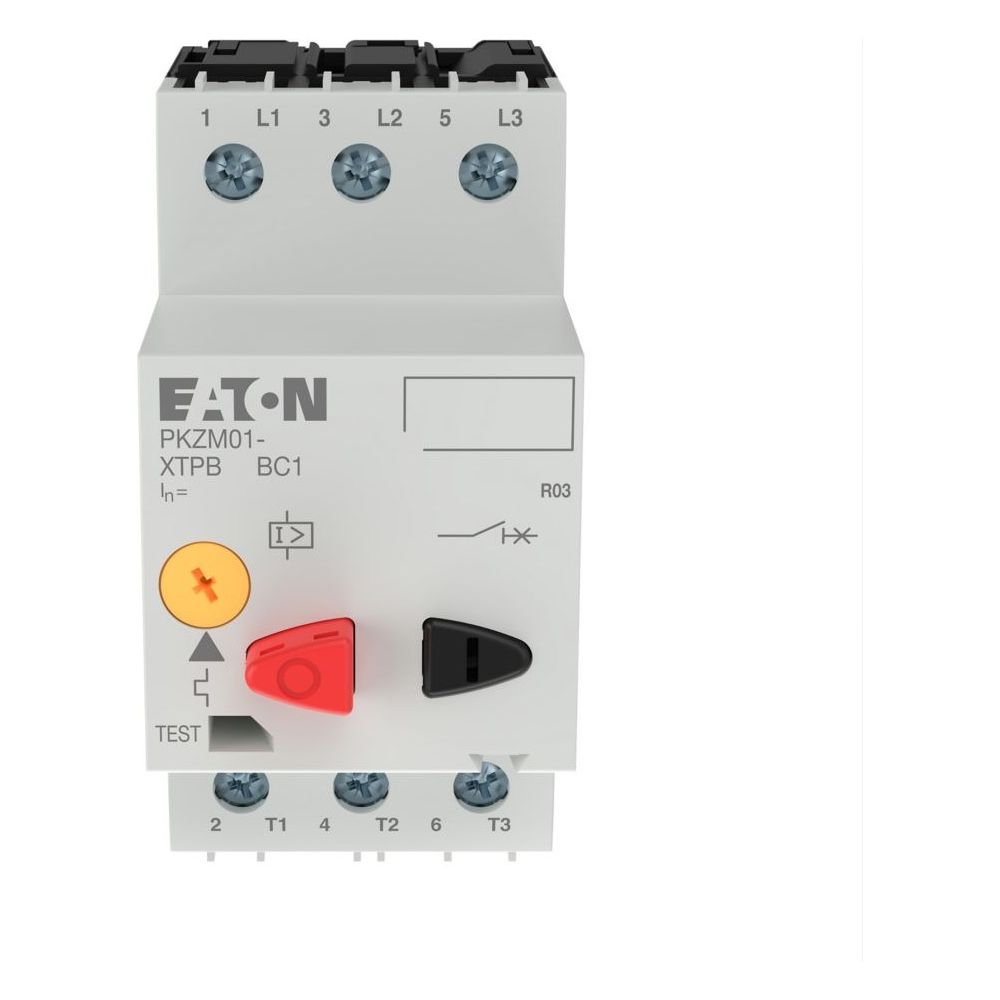

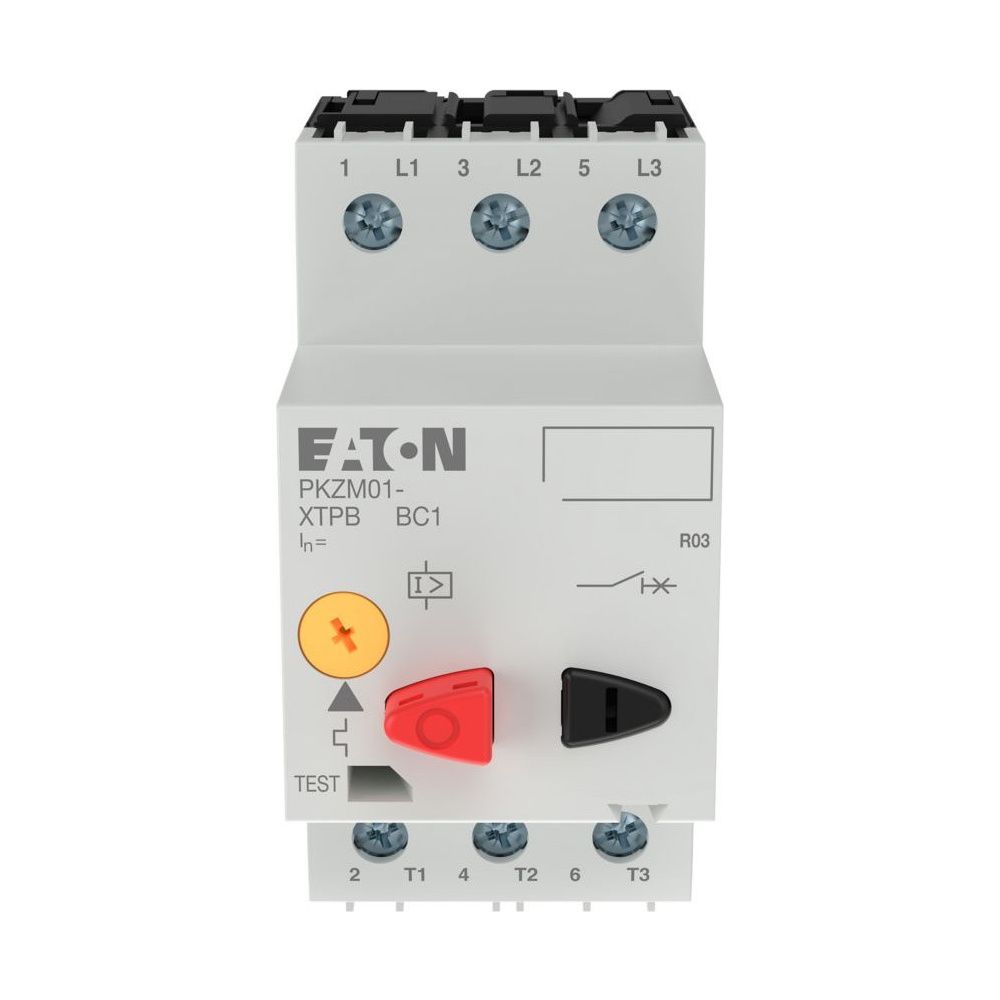

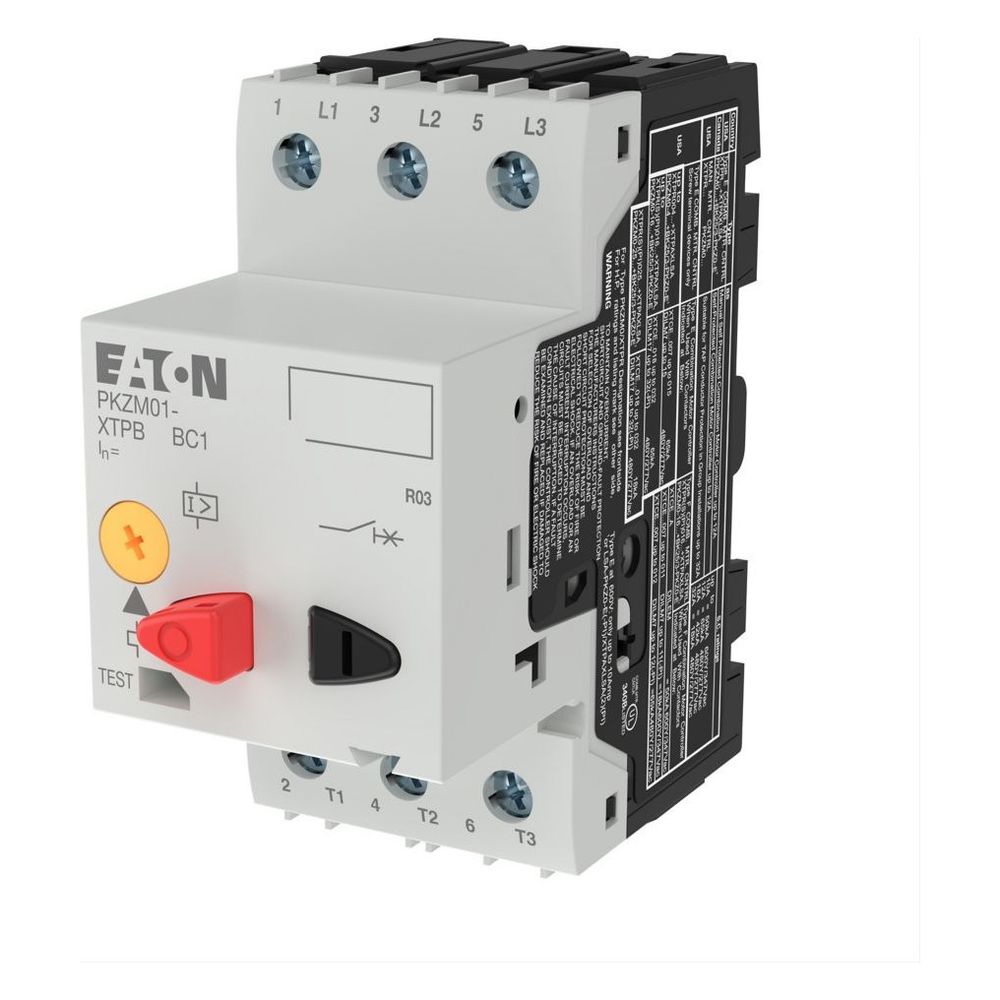

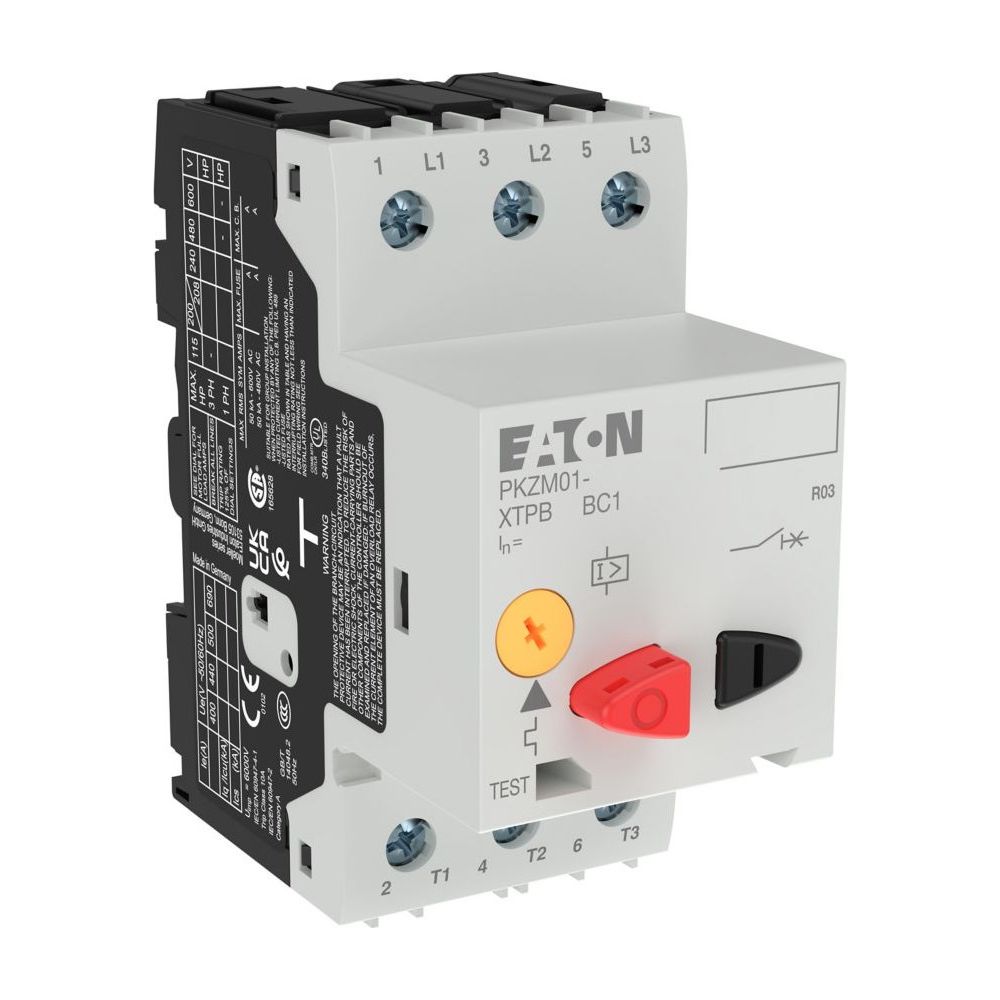

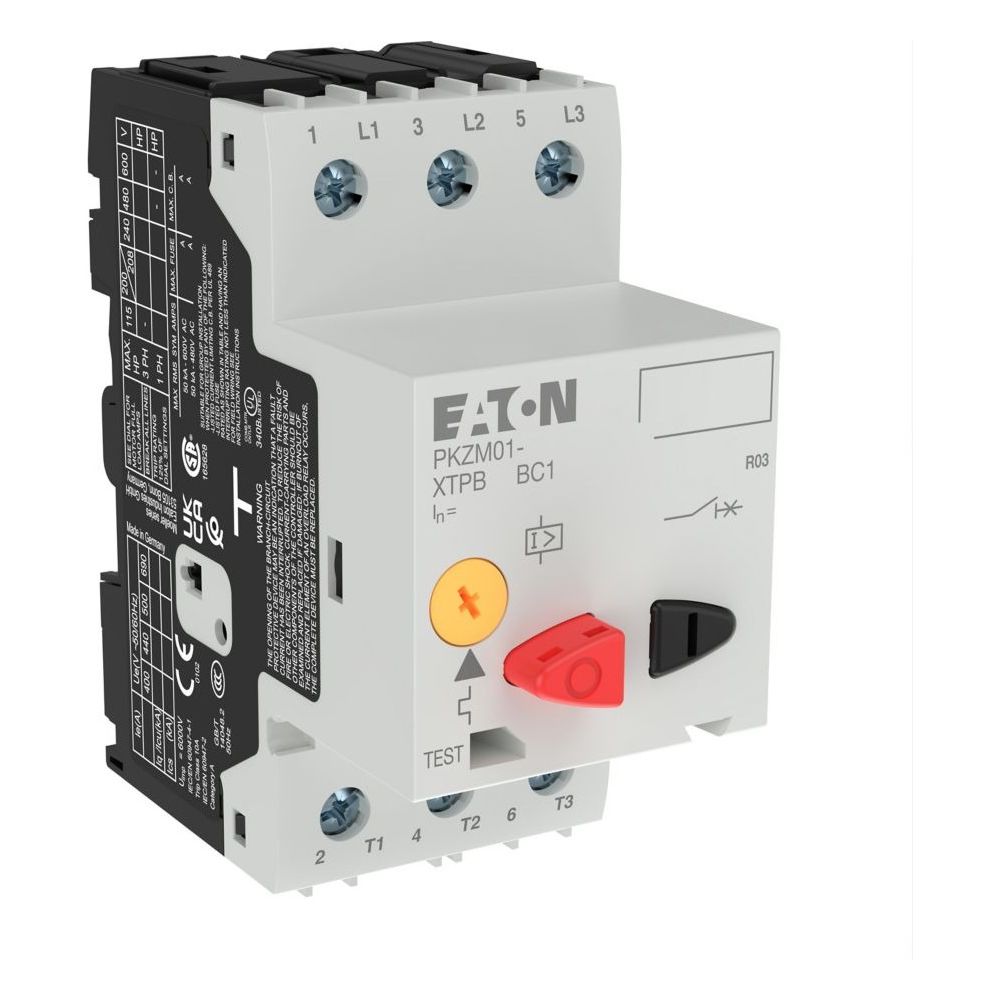

Eaton Motorschutzschalter PKZM01 PKZM01-16, 10-16A, 440V, IP20
Der Motorschutzschalter aus der Eaton Moeller Serie PKZM01 ist ein kompaktes, 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem einstellbaren Überlastauslöser von 10 bis 16 A eignet sich das Gerät für industrielle Anwendungen. Die thermomagnetische Auslösetechnik ermöglicht eine präzise Überwachung und ist für Motoren der Effizienzklasse IE3 ausgelegt.
Robuste Technik für den Anlagenschutz
Das Gerät bietet eine Kurzschlussfestigkeit von 50 kA und verfügt über eine integrierte Phasenausfallempfindlichkeit. Die Betätigung erfolgt über einen Drucktaster mit Schaltanzeige. Die Montage erfolgt durch Aufschnappen auf Hutschienen nach IEC/EN 60715. Der Anschluss der Leiter wird über Schraubklemmen realisiert.
Zuverlässigkeit im Betrieb
Die Konstruktion erreicht eine elektrische sowie mechanische Lebensdauer von 50.000 Schaltvorgängen. Mit der Schutzart IP20 ist das Gerät fingersicher ausgeführt und erfüllt die Anforderungen der Norm IEC/EN 60947. Die Temperaturkompensation sorgt für einen stabilen Betrieb, wobei das Gerät für Umgebungstemperaturen bis 55 °C ausgelegt ist.
Dieser Motorschutzschalter bietet eine robuste Lösung für den Anlagenschutz. Mit einer Bemessungsbetriebsspannung von 440 V und einem einstellbaren Überlastbereich von 10 bis 16 A deckt er ein breites Einsatzspektrum ab. Die Kombination aus thermomagnetischer Auslösung, hoher Kurzschlussfestigkeit von 50 kA und der IE3-Kompatibilität macht ihn zu einer verlässlichen Komponente für Motorstarter-Konfigurationen.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 7,5 kW
- Einstellbereich Überlastauslöser: 10 - 16 A
- Kurzschlussstrom (Icu): 50 kA
- Bemessungsbetriebsspannung: 440 V
- Polzahl: 3-polig
- Schutzart: IP20
- Auslösetechnik: thermomagnetisch
- Lebensdauer: 50.000 Schaltvorgänge
- Verlustleistung: 6,43 W
- Breite: 45 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-283390 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drucktaster |
| Breite | 45 |
| EAN | 4015082833909 |
| EAN-13 | 4015082833909 |
| Gewicht | 0,319 kg |
| Höhe | 90 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM01-16 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 93 |
| Produktbreite | 45 |
| Produktgewicht | 0,3 |
| Produkthöhe | 90 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 25 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Spannung | 440 |
| Tiefe | 93 |
| Verlustleistung | 6,43 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
