Beschreibung

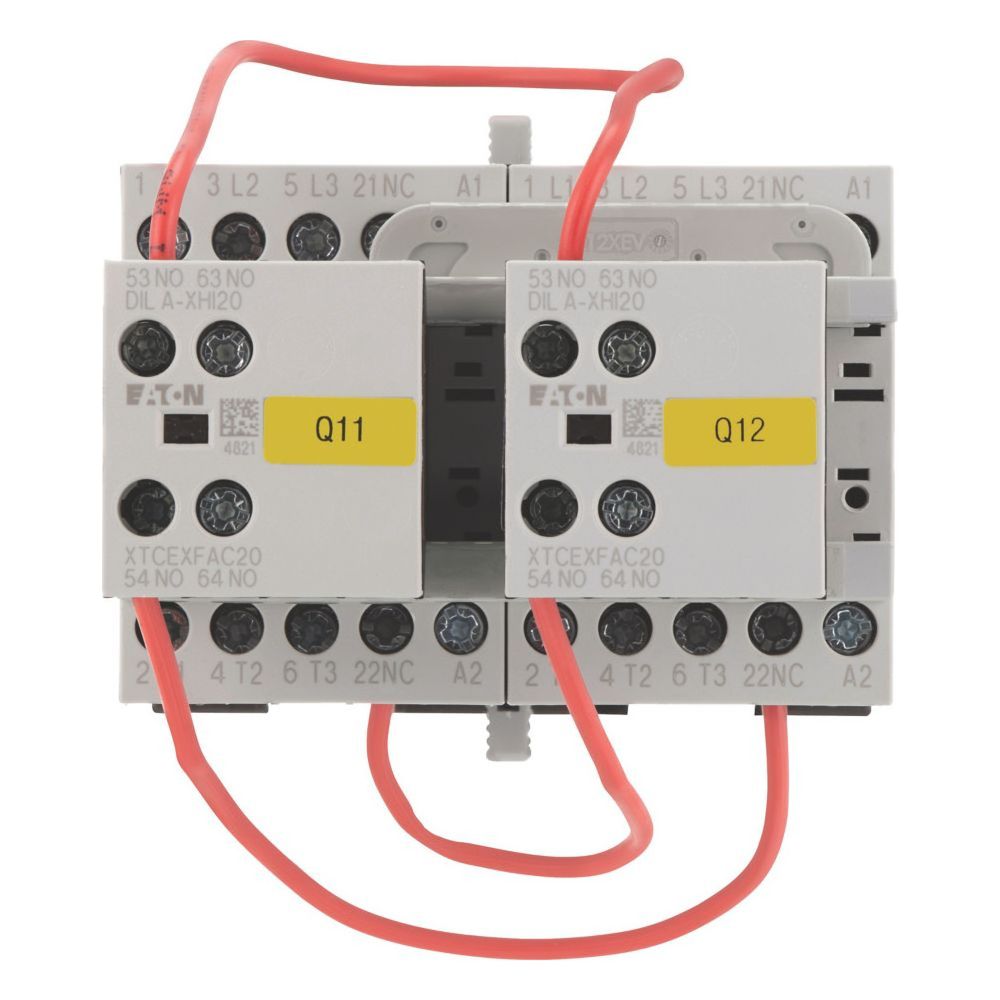

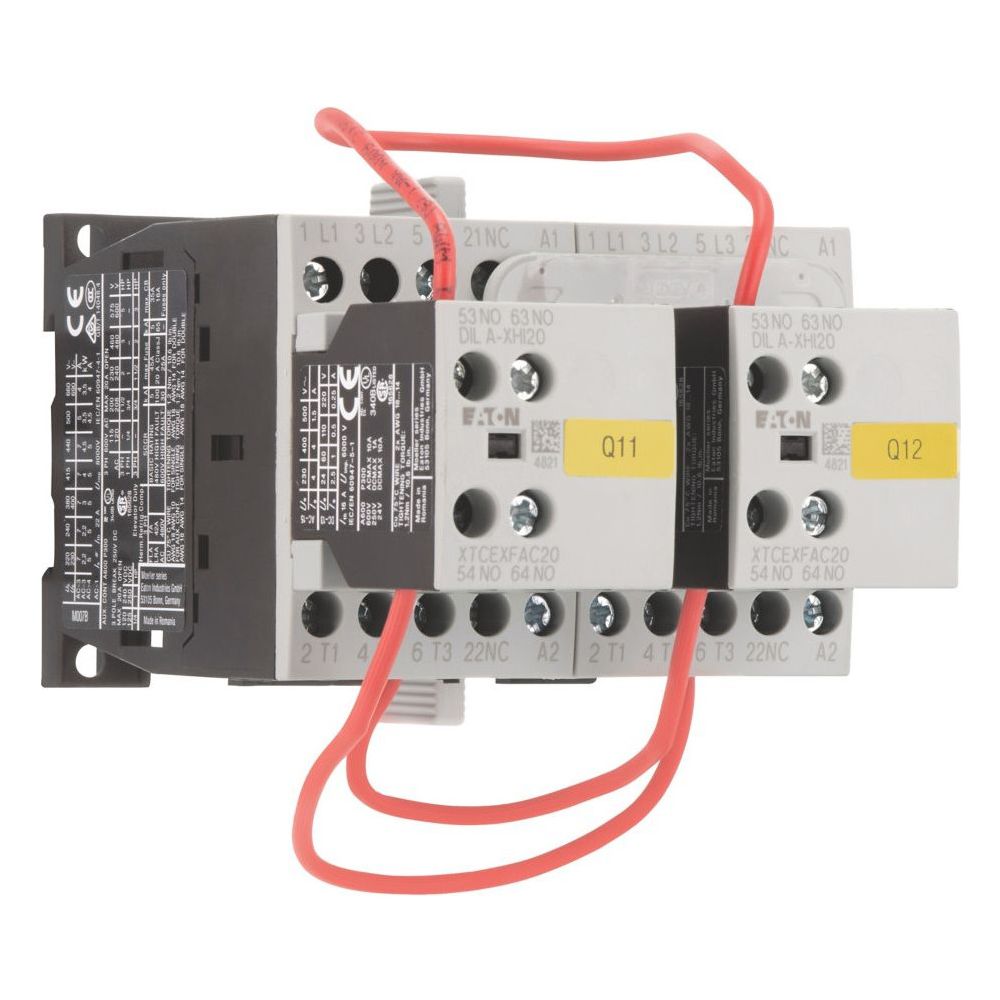

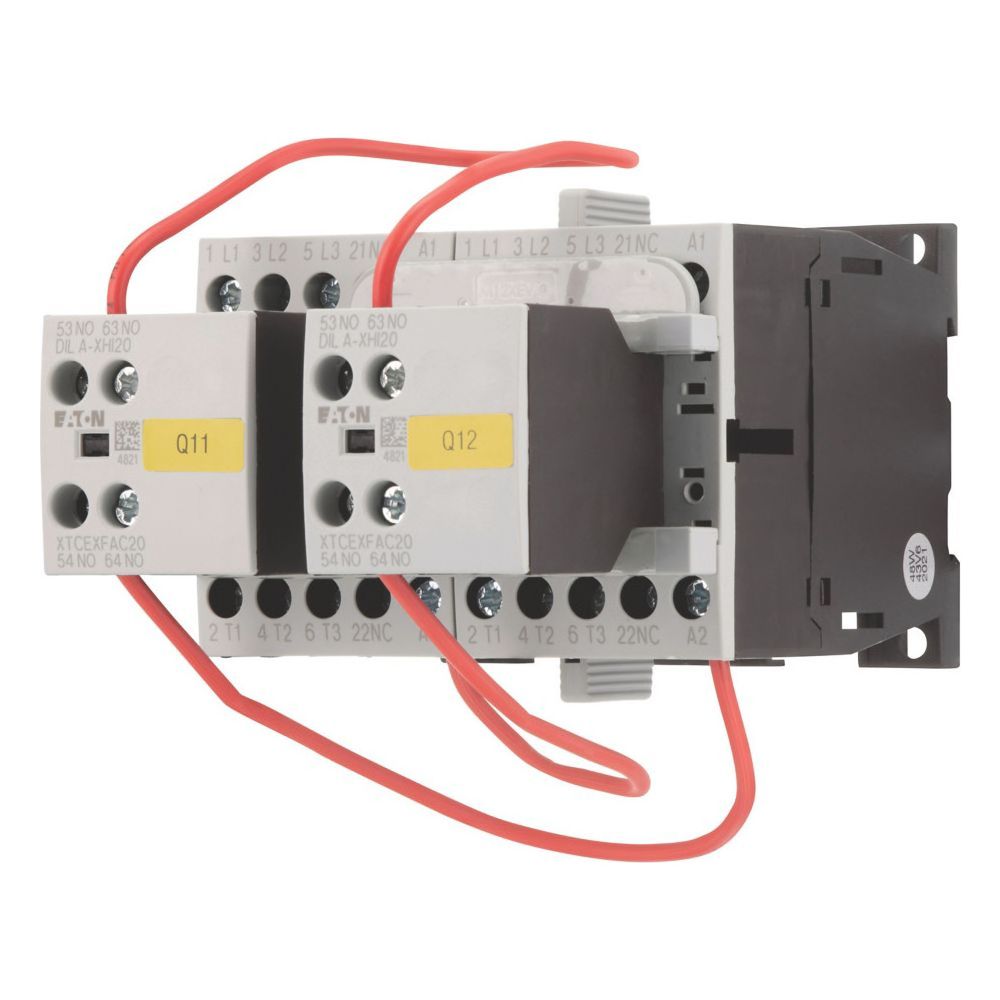

Eaton Wendeschützkombination DIUL DIULM9/21, 4kW, 68x90x117mm
Die Wendeschützkombination der Eaton Moeller Serie DIUL ermöglicht den zuverlässigen Motorstart mit zwei Drehrichtungen. Das 3-polige Gerät ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt und eignet sich für anspruchsvolle Anwendungen wie das Anlassen, Reversieren und Tippen von Käfigläufermotoren. Dank der robusten Wechselstrombetätigung und der integrierten mechanischen Verriegelung bietet die Komponente eine hohe Betriebssicherheit in industriellen Schaltanlagen.
Einsatzbereiche und Funktionalität
Die Schützkombination ist für den Einsatz in Schaltanlagen konzipiert, in denen Motoren in zwei Richtungen gesteuert werden müssen. Sie deckt die Gebrauchskategorien AC-3 und AC-4 ab und ist zudem für den Betrieb mit Motoren der Effizienzklasse IE3 geeignet. Die Anschlusstechnik erfolgt über Schraubklemmen, was eine sichere und dauerhafte Verbindung im Hauptstromkreis sicherstellt. Das Gerät zeichnet sich durch eine hohe Umschaltsicherheit aus und ist für eine Einschaltdauer von 100 Prozent ausgelegt.
Die kompakte Bauweise mit einer Breite von 90 mm ermöglicht eine platzsparende Montage auf Tragschienen. Mit der Schutzart IP20 ist das Gerät gegen Berührung geschützt und für den Einbau in geschlossenen Gehäusen vorgesehen. Die Kombination ist auf Langlebigkeit und präzise Schaltvorgänge optimiert, wobei die mechanische Verriegelung ein gleichzeitiges Einschalten beider Drehrichtungen verhindert.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Betätigungsspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
- Polzahl: 3-polig
- Anzahl Kontakte: 2 Schließer, 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 90 mm
- Höhe: 68 mm
- Tiefe: 117 mm
Diese Wendeschützkombination überzeugt durch ihre hohe Zuverlässigkeit bei der Steuerung von Drehstrommotoren. Mit einer Leistung von 4 kW bei 400 V und der Eignung für IE3-Motoren stellt sie eine leistungsfähige Lösung für industrielle Automatisierungsprozesse dar. Die robuste Ausführung mit Schraubanschlüssen und die integrierte mechanische Verriegelung gewährleisten einen sicheren Betrieb bei hoher Schaltfrequenz.
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Schraubklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzahl der Kontakte | 2 S 1 Ö |
| Artikelnummer | EATON-278086 |
| Betriebsspannung DC | 0 |
| Breite | 90 |
| EAN | 4015082780869 |
| EAN-13 | 4015082780869 |
| Einschaltdauer | 100 |
| Funktion | Wendeschütz |
| Funktionen | Umschaltsicherheit |
| Gewicht | 0,653 kg |
| Höhe | 68 |
| Leistungsaufnahme | 4 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 117 |
| Produktbreite | 90 |
| Produktgewicht | 0,604 |
| Produkthöhe | 68 |
| Produktkategorie | Schützkombinationen |
| Rahmengröße | 45 |
| Schutzart | IP20 NEMA sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Spannungsart | Wechselstrom |
| Tiefe | 117 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
