Beschreibung

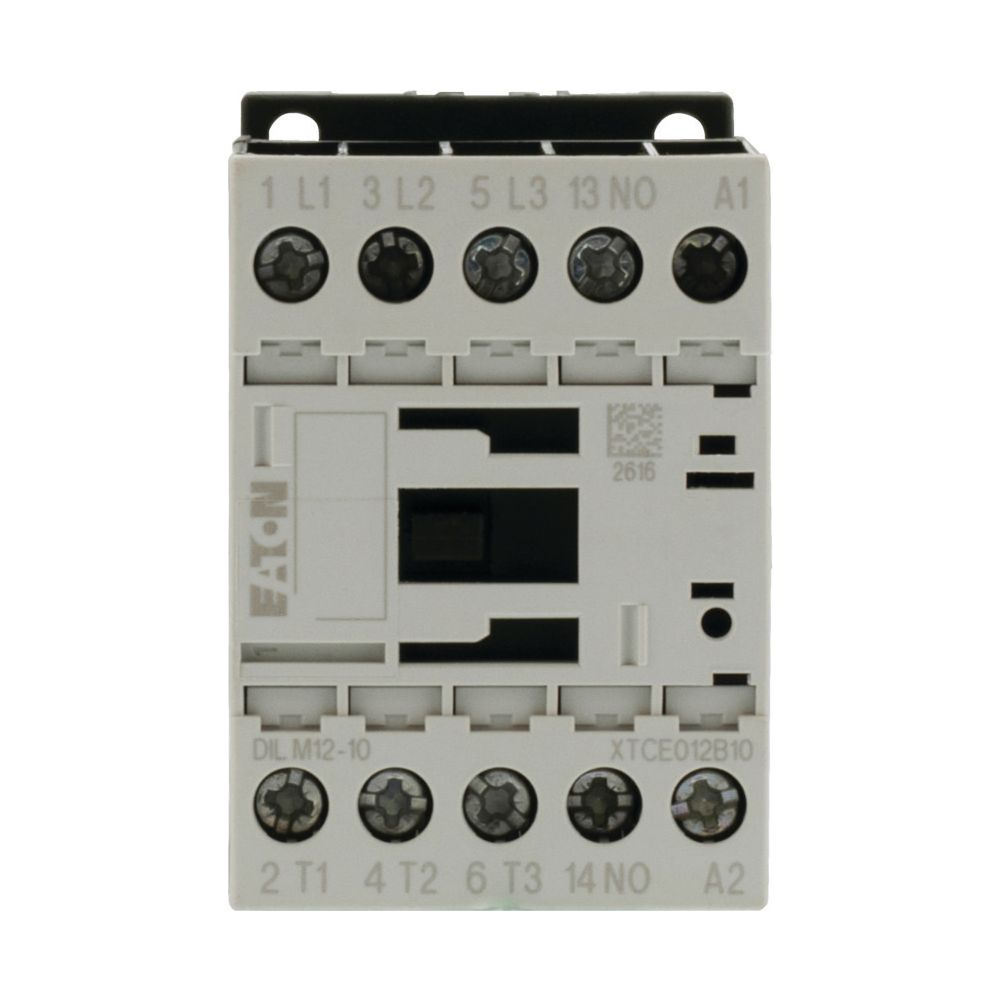

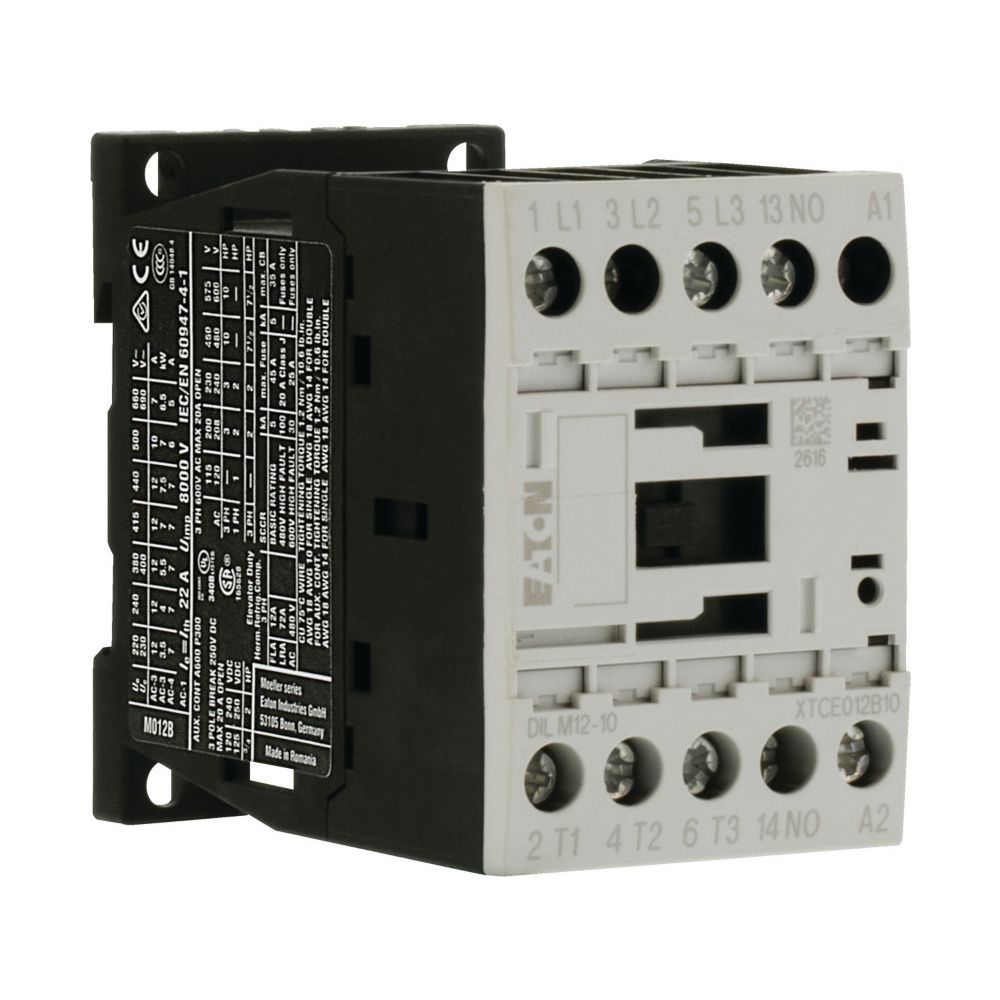

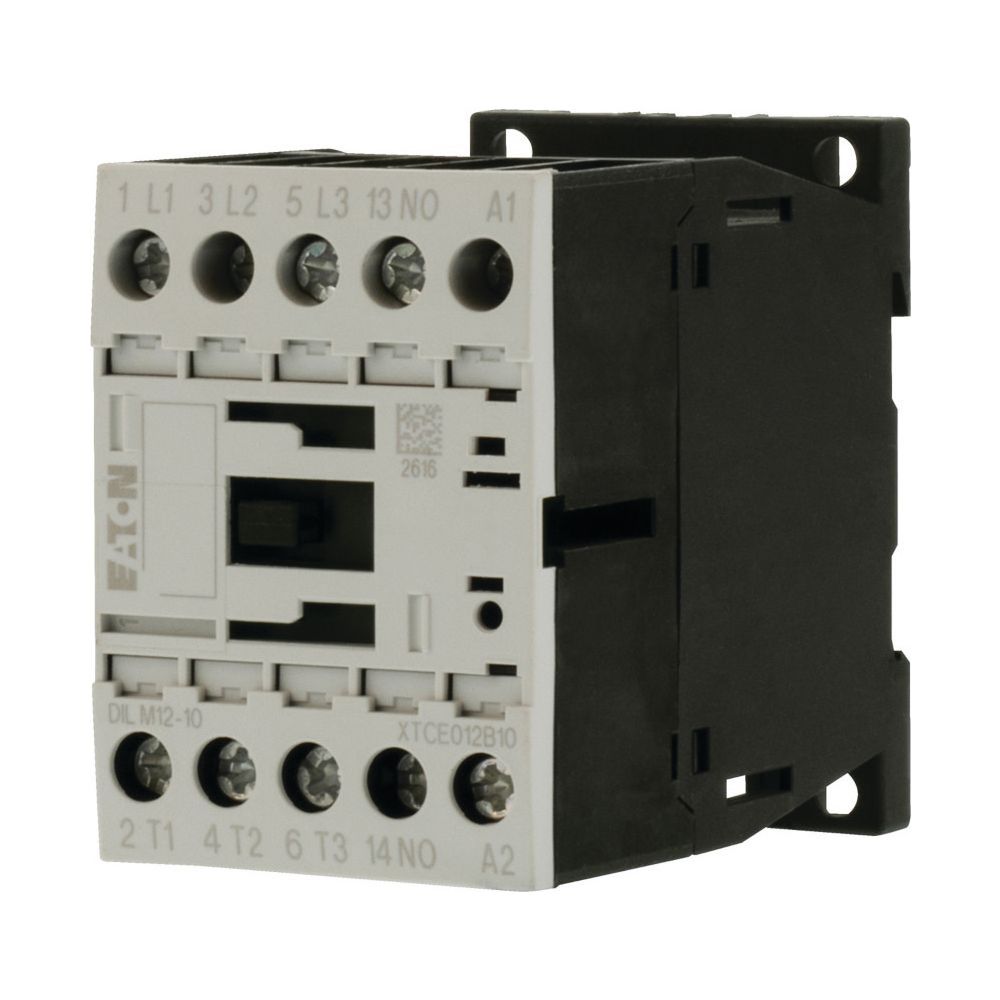

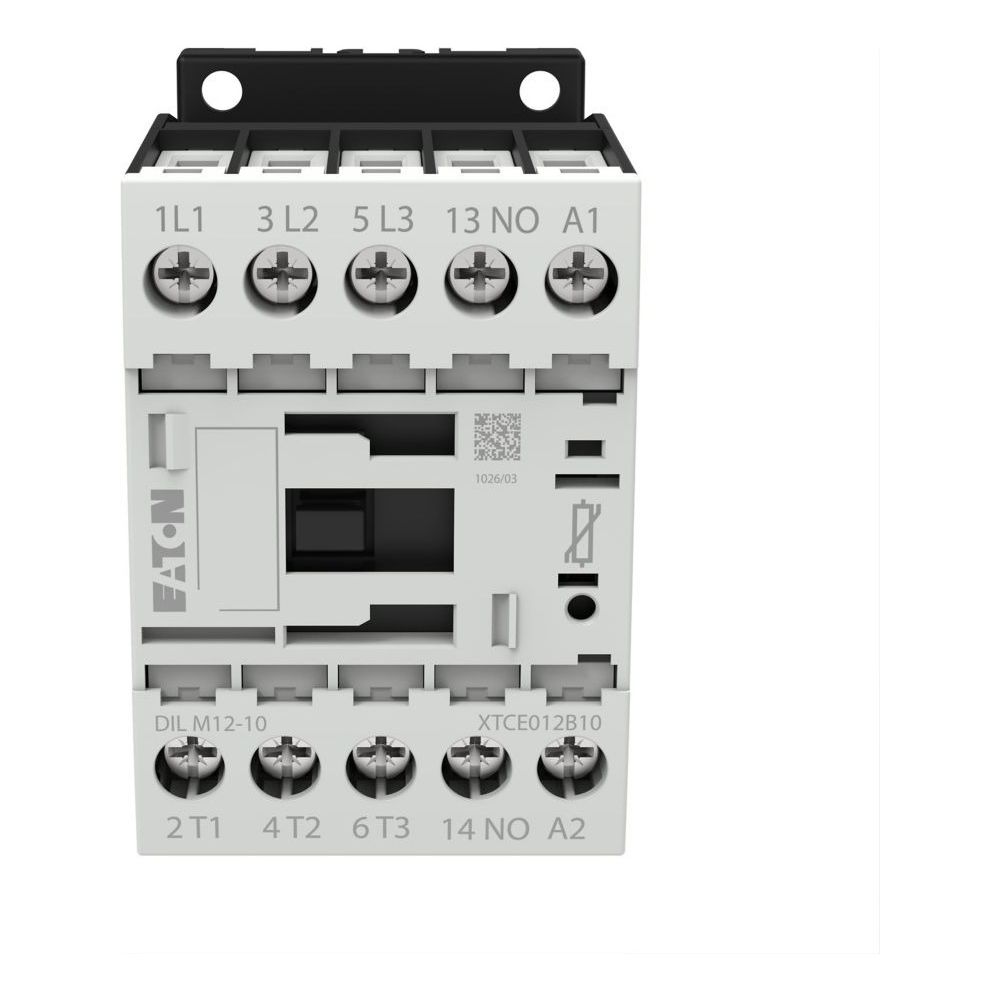

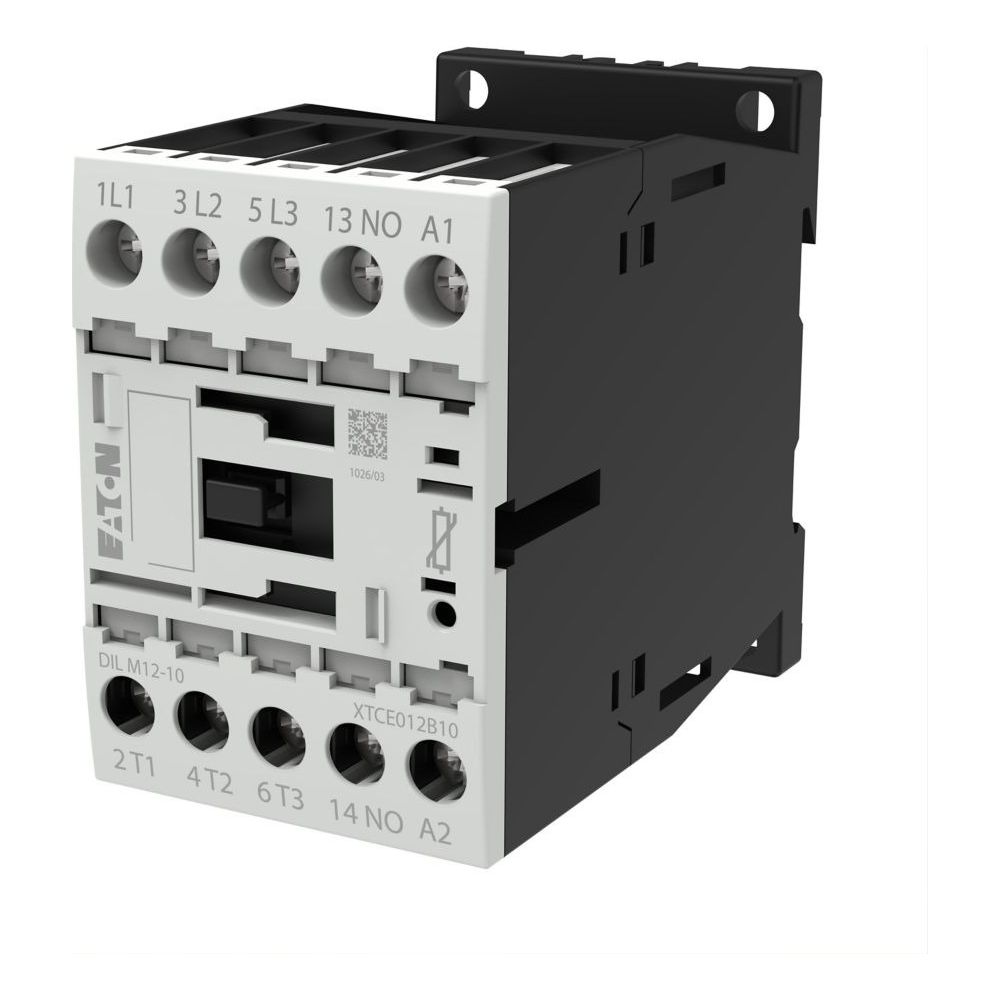

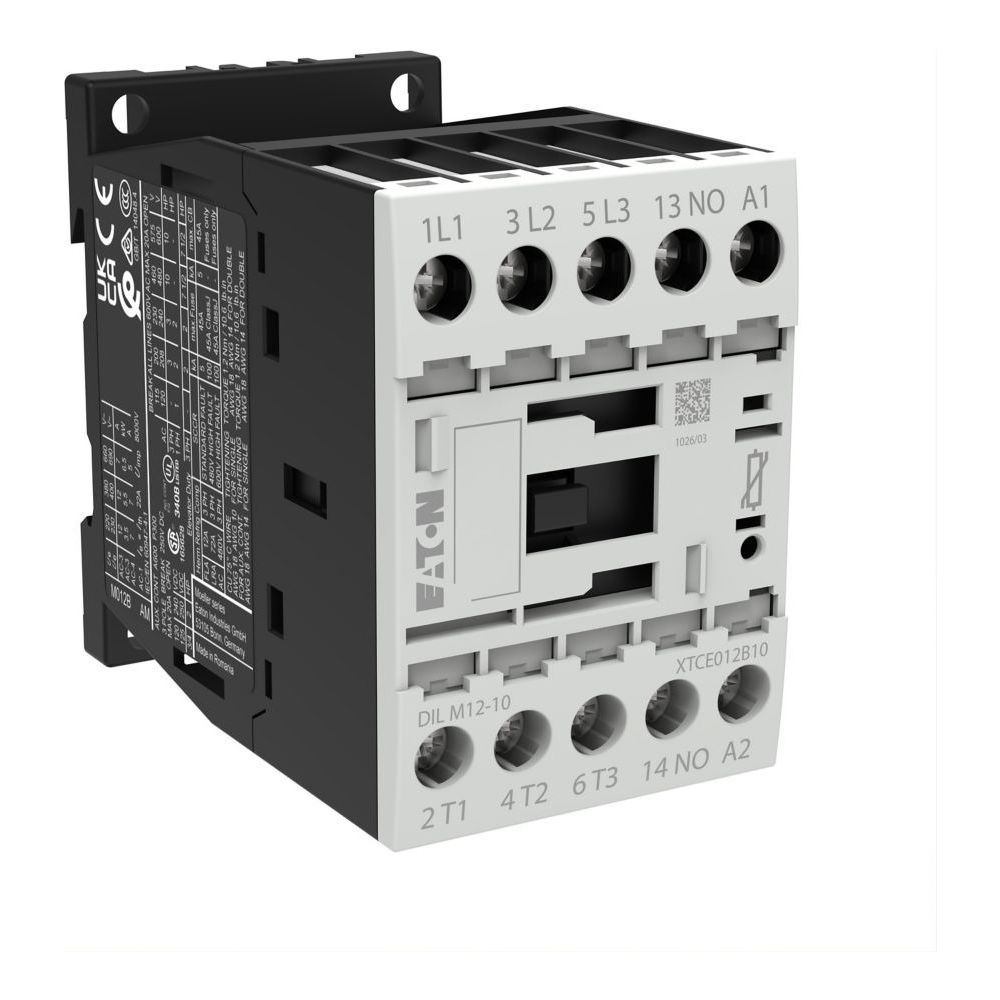

Eaton Leistungsschütz DILM DILM12-10(24VDC), 3-polig 5,5kW, 24V DC, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das zuverlässige Schalten von Motoren konzipiert. Das Gerät ist für eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V ausgelegt und eignet sich für anspruchsvolle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die Betätigung erfolgt über eine 24 V DC Gleichstromspule, die mit einer integrierten Schutzbeschaltung ausgestattet ist.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, von nicht oder leicht induktiven Lasten bis hin zu Käfigläufermotoren, bei denen Anlassen, Reversieren oder Tippen gefordert sind. Dank der kompakten Baugröße FS1 und der einheitlichen Abmessungen bei AC- und DC-Antrieben lässt sich das Bauteil effizient in Schaltanlagen integrieren. Die Anschlusstechnik erfolgt über robuste Schraubklemmen, die eine sichere Kontaktierung ermöglichen.
Erweiterbarkeit und Sicherheit
Für erweiterte Steuerungsaufgaben können bei Bedarf Zusatzkontakte aufgesteckt werden. Das Schütz erfüllt die Anforderungen der Schutzart IP20 und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 ausgelegt. Die mechanische Lebensdauer ist auf 10 Millionen Schaltvorgänge ausgelegt, was eine hohe Zuverlässigkeit im Dauerbetrieb sicherstellt.
Das Leistungsschütz bietet mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V eine leistungsstarke Lösung für industrielle Motorsteuerungen. Durch die Gleichstrombetätigung mit integrierter Schutzbeschaltung und die Eignung für IE3-Motoren unterstützt das Gerät moderne Effizienzstandards. Die kompakte Bauweise mit 45 mm Breite und die bewährte Schraubanschlusstechnik ermöglichen eine einfache Montage und hohe Flexibilität bei der Anlagenplanung.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspannung: 24 V DC
- Hilfskontakte: 1 Schließer
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276845 |
| Breite | 45 |
| EAN | 4015082768454 |
| EAN-13 | 4015082768454 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM12-10(24VDC) |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
