Beschreibung

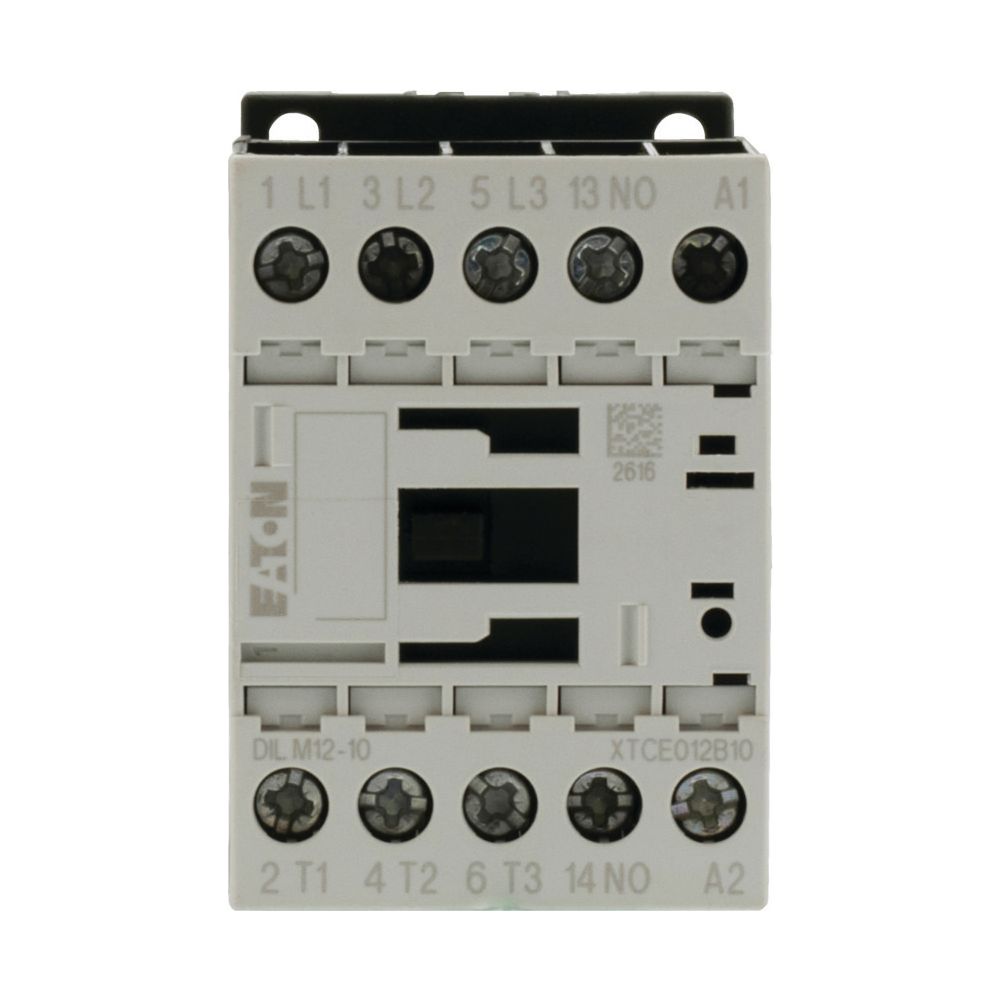

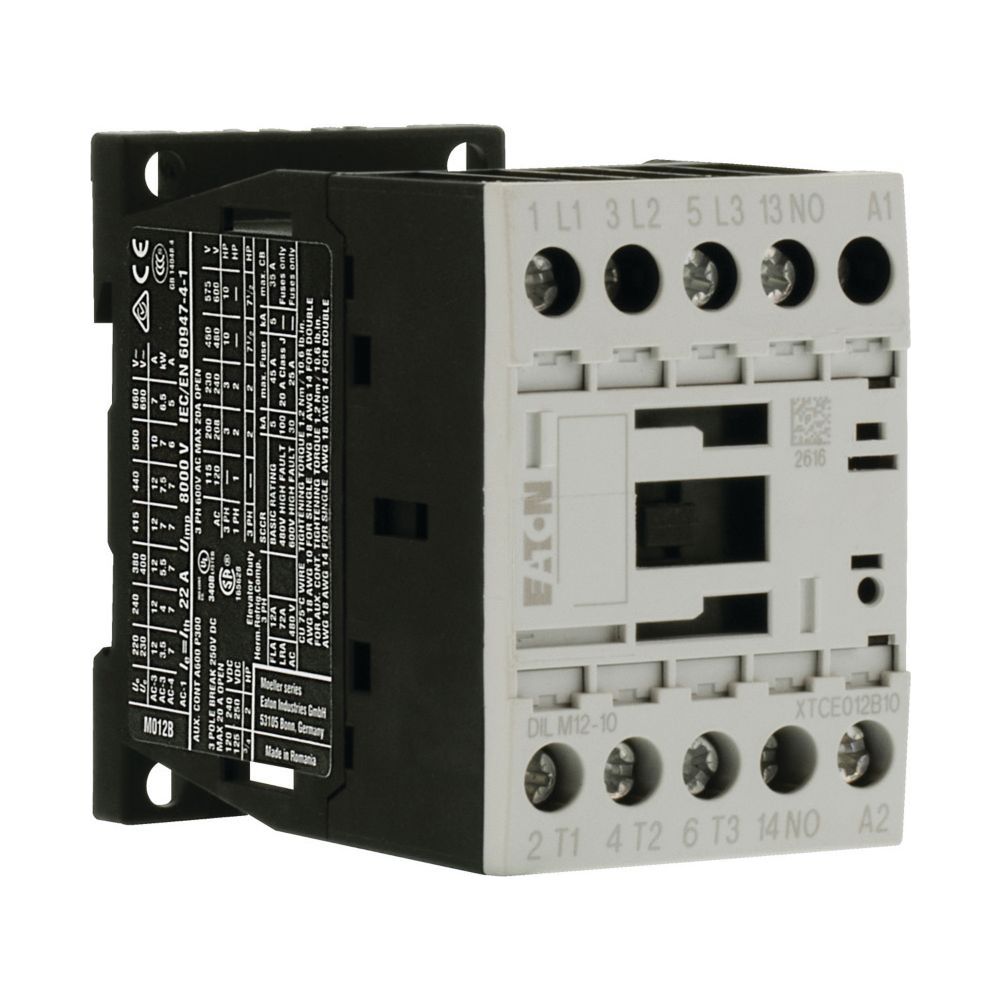

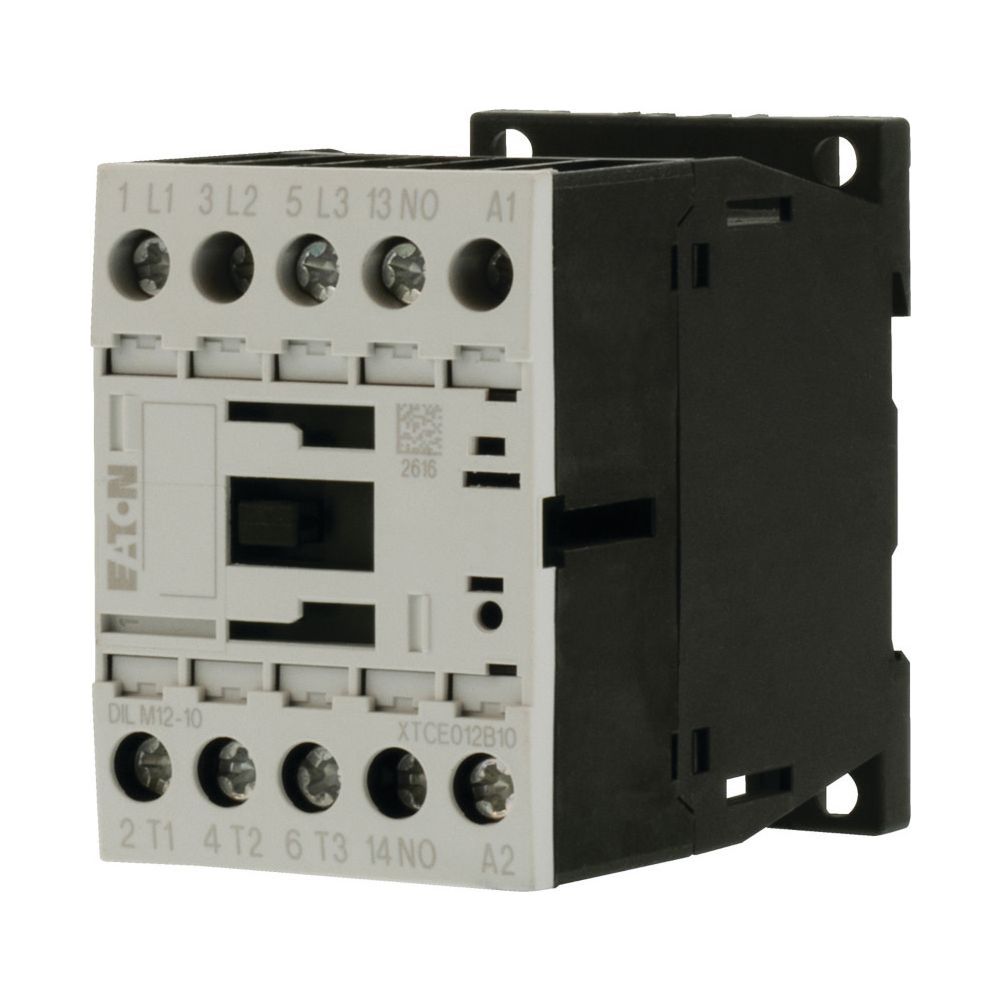

Eaton Leistungsschütz DILM DILM12-10, 3-polig 5,5kW, Schraubklemmen, IP20
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V eignet sich das Gerät für Anwendungen in der Industrieautomation. Es zeichnet sich durch eine robuste Wechselstrombetätigung aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 vorbereitet.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Betriebskategorien ab, darunter das Schalten von nicht oder leicht induktiven Lasten sowie das Anlassen, Reversieren und Tippen von Käfigläufermotoren. Dank der kompakten Bauweise in der Rahmengröße FS1 lässt sich das Bauteil effizient in Schaltschränke integrieren. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen.
Zuverlässige Steuerungstechnik
Die Konstruktion ist auf eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt. Durch die Schutzart IP20 ist das Gerät gegen Berührung geschützt. Die Ansteuerung erfolgt über eine Wechselstromspule, die für 230 V bei 50 Hz sowie 240 V bei 60 Hz ausgelegt ist. Das Schütz verfügt über einen integrierten Schließer-Hilfskontakt, was die Flexibilität bei der Einbindung in Steuerungssysteme erhöht.
Dieses Leistungsschütz bietet eine leistungsstarke Lösung für die Motorsteuerung mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 12 A in der Kategorie AC-3 und der Unterstützung für IE3-Motoren stellt es eine zuverlässige Komponente für moderne Schaltanlagen dar. Die robuste Ausführung und die Montage mittels Schraubklemmen unterstützen eine effiziente Inbetriebnahme und einen dauerhaft sicheren Betrieb.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276830 |
| Breite | 45 |
| EAN | 4015082768300 |
| EAN-13 | 4015082768300 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
