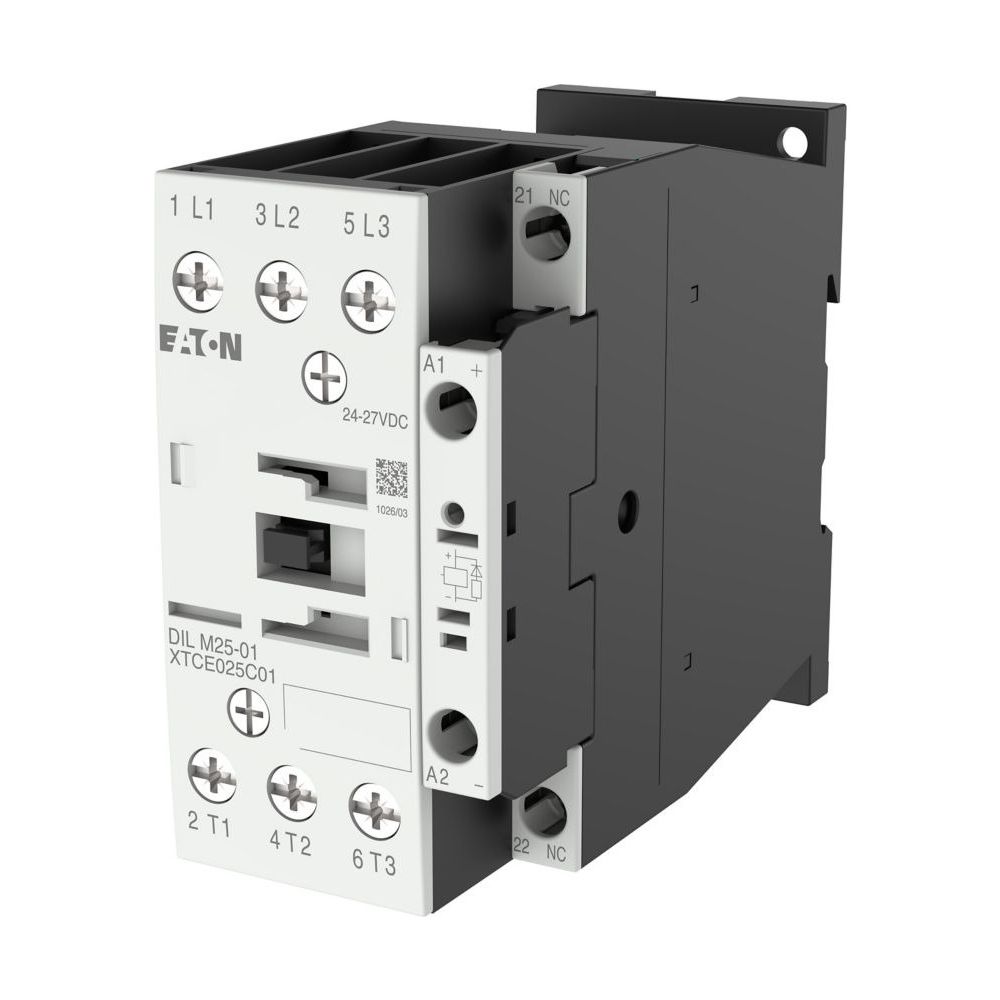

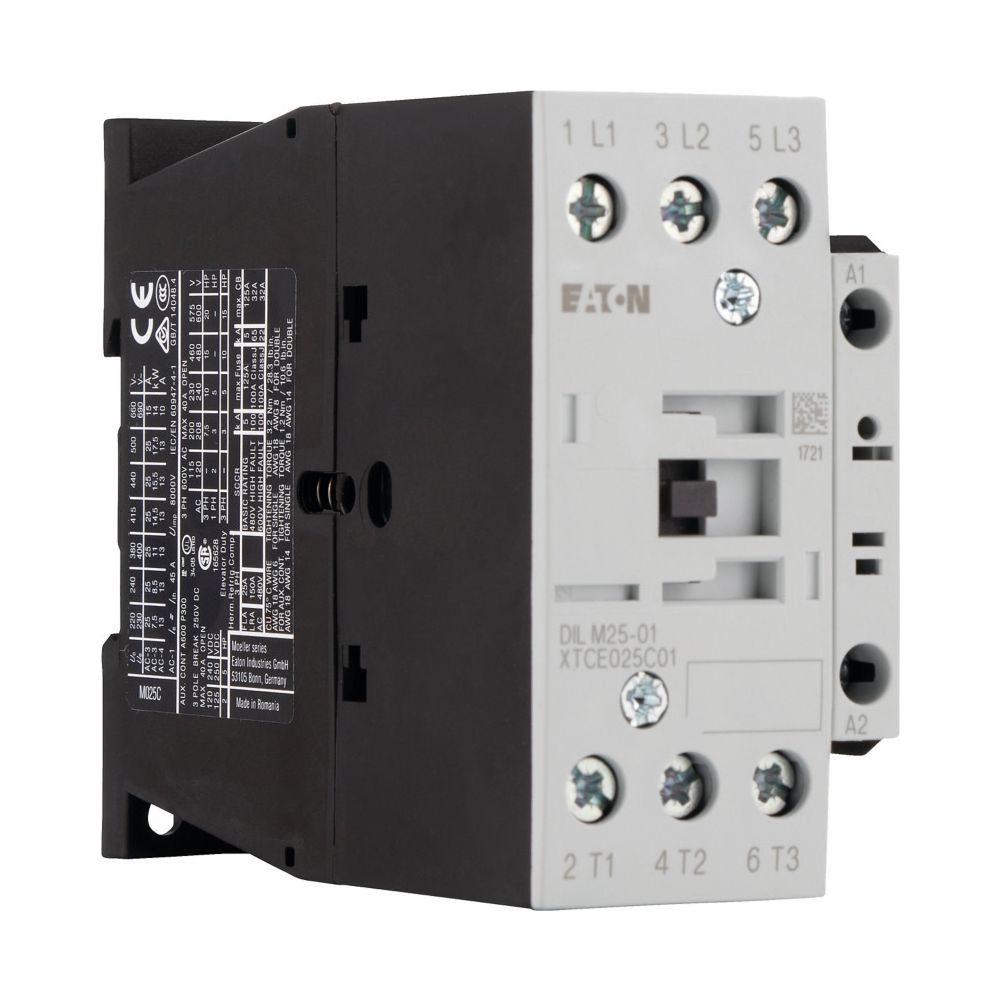

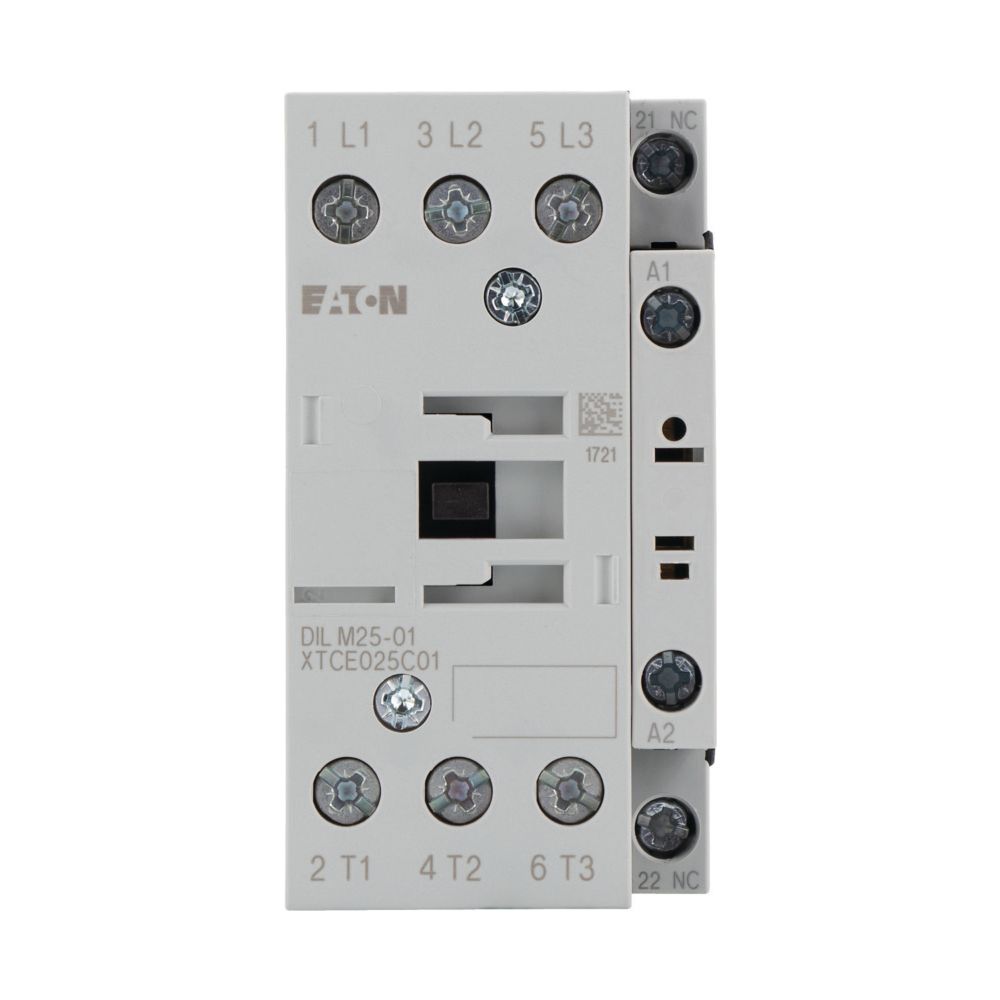

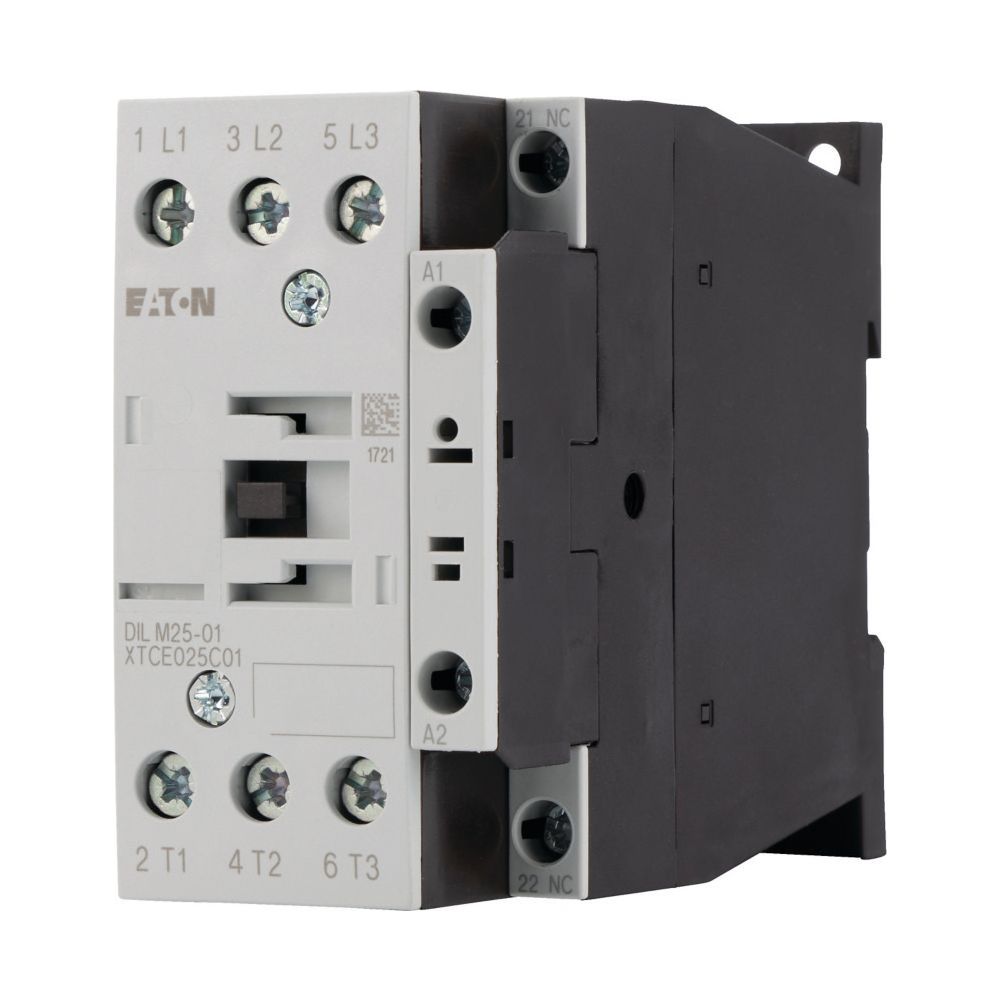

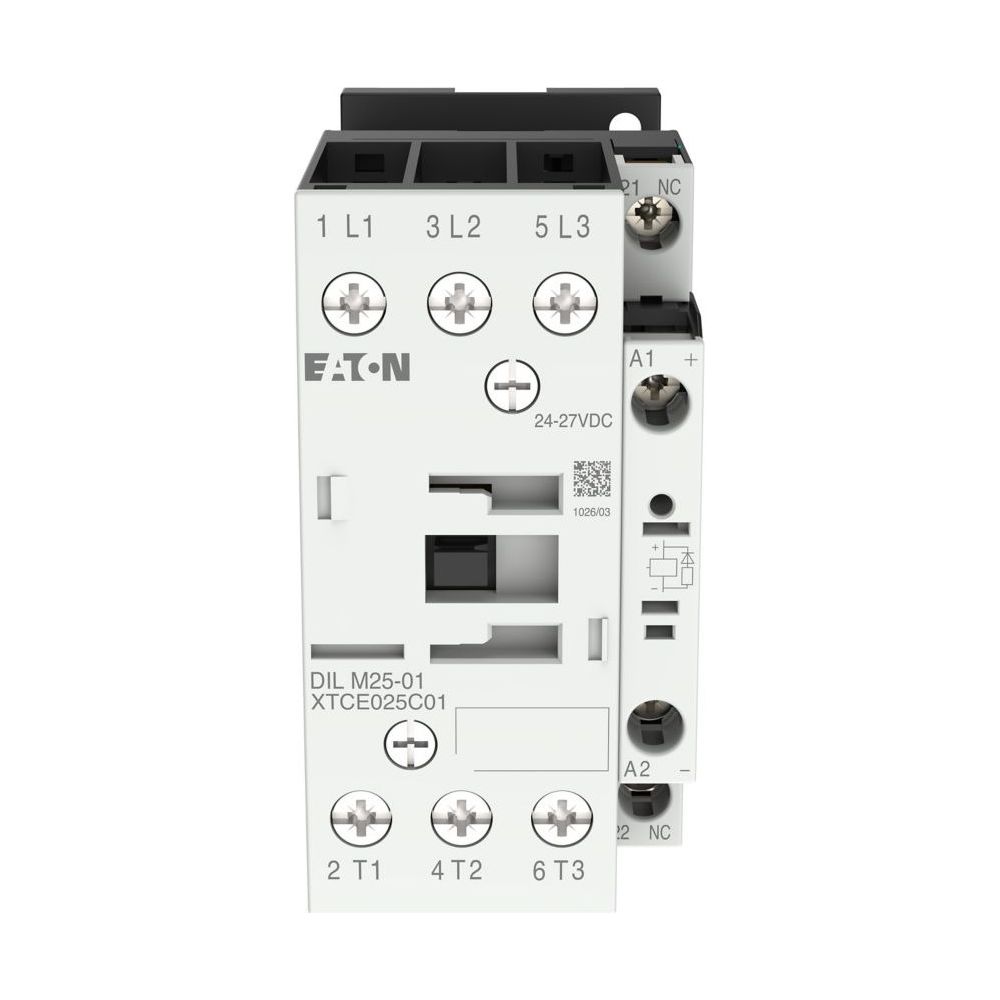

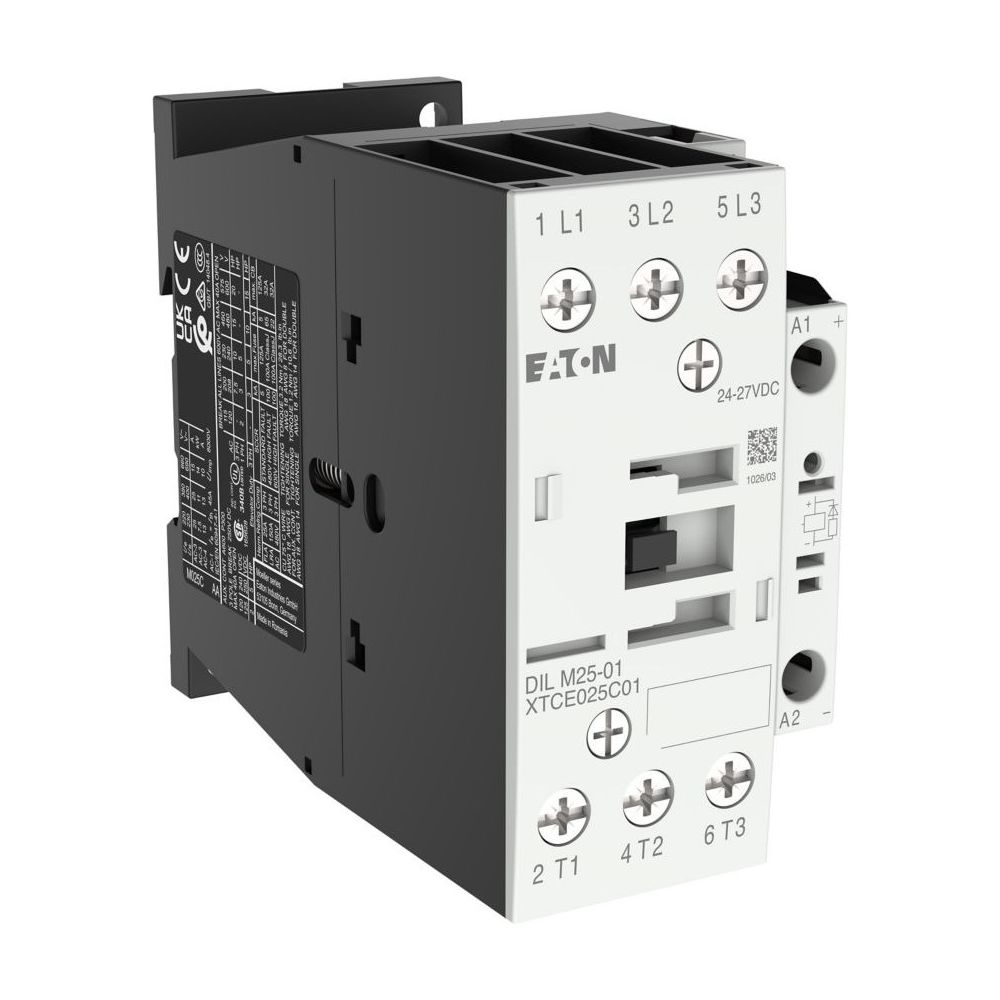

Eaton Leistungsschütz DILM DILM25-01(RDC24), 3-polig 11kW, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Das Gerät zeichnet sich durch eine Gleichstrombetätigung mit integrierter Schutzbeschaltung aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert. Dank der kompakten Bauweise in Rahmengröße FS2 eignet es sich für industrielle Anwendungen.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Betriebskategorien ausgelegt, darunter das Schalten von nicht oder leicht induktiven Lasten sowie das Anlassen, Reversieren und Tippen von Käfigläufermotoren. Die Anschlusstechnik erfolgt über Schraubklemmen. Durch die identische Baugröße bei AC- und DC-Antrieben bietet das System Flexibilität bei der Anlagenplanung.

Zuverlässige Steuerung

Die Betätigungselektronik ist mit einer integrierten Schutzbeschaltung ausgestattet. Das Gerät verfügt über einen Öffner-Hilfskontakt und ist für eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt. Die Konstruktion unterstützt eine sichere Trennung zwischen den Kontakten sowie zwischen Spule und Kontakten.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 6 kW
• Steuerspeisespannung (DC): 24 - 27 V
• Polzahl: 3-polig
• Hilfskontakte: 1 Öffner
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm

Das Leistungsschütz überzeugt durch seine Eignung für moderne IE3-Motoren. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einer robusten DC-Betätigung stellt es eine leistungsfähige Komponente für die Motorsteuerung dar. Die kompakte Bauform und die Schraubanschlusstechnik erleichtern die Integration in Schaltanlagen und sorgen für eine zuverlässige Funktion im Betrieb.
