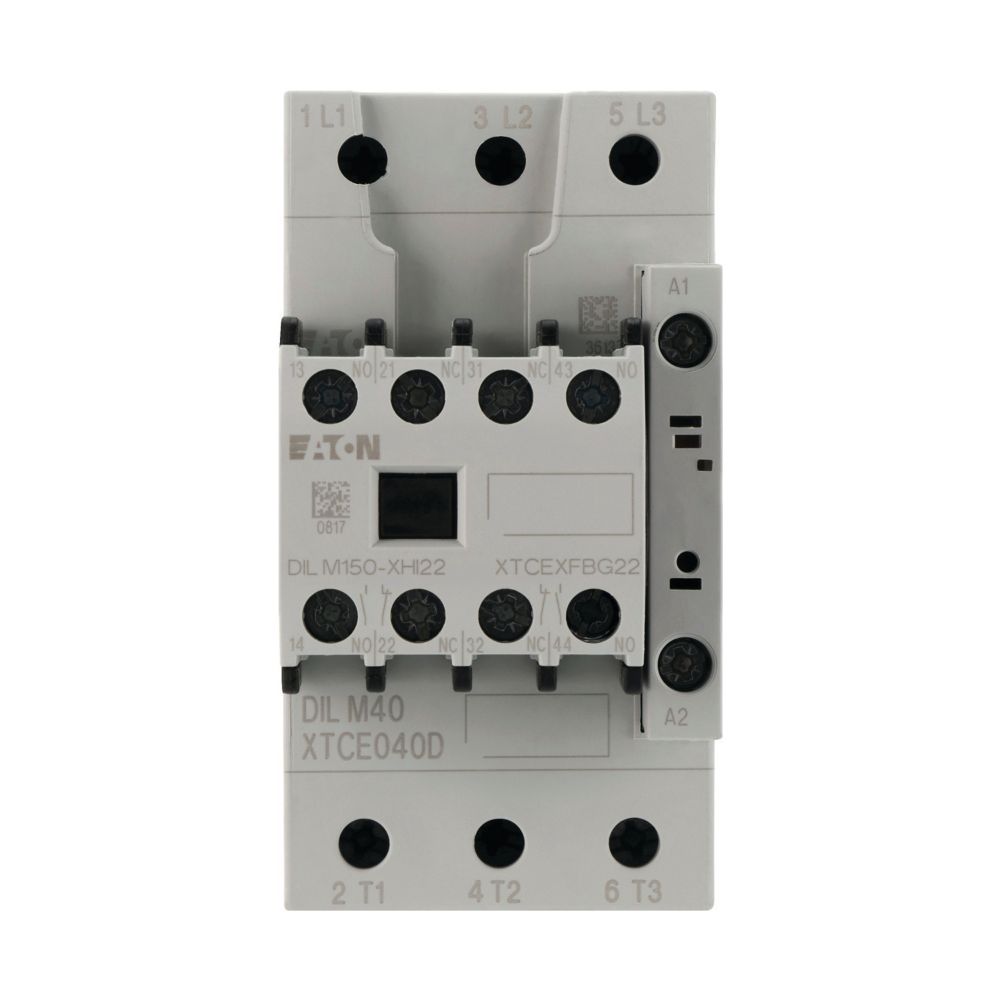

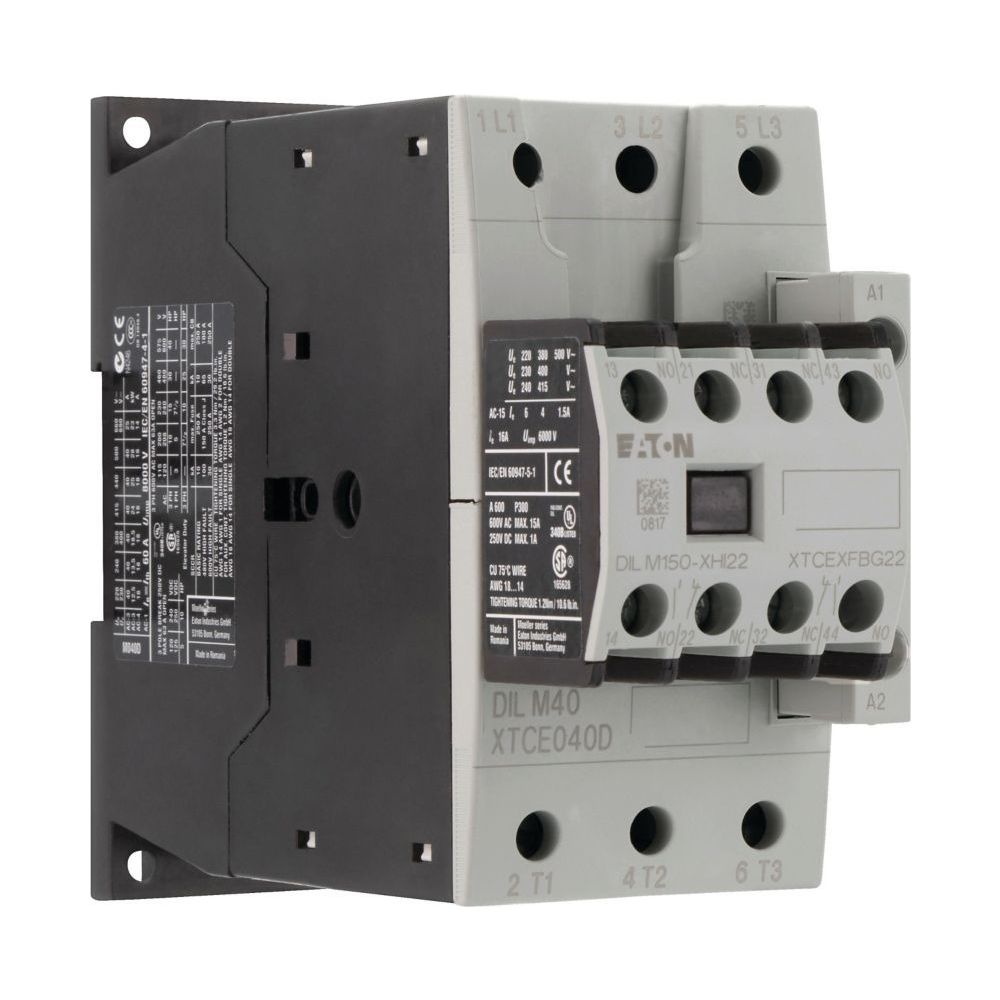

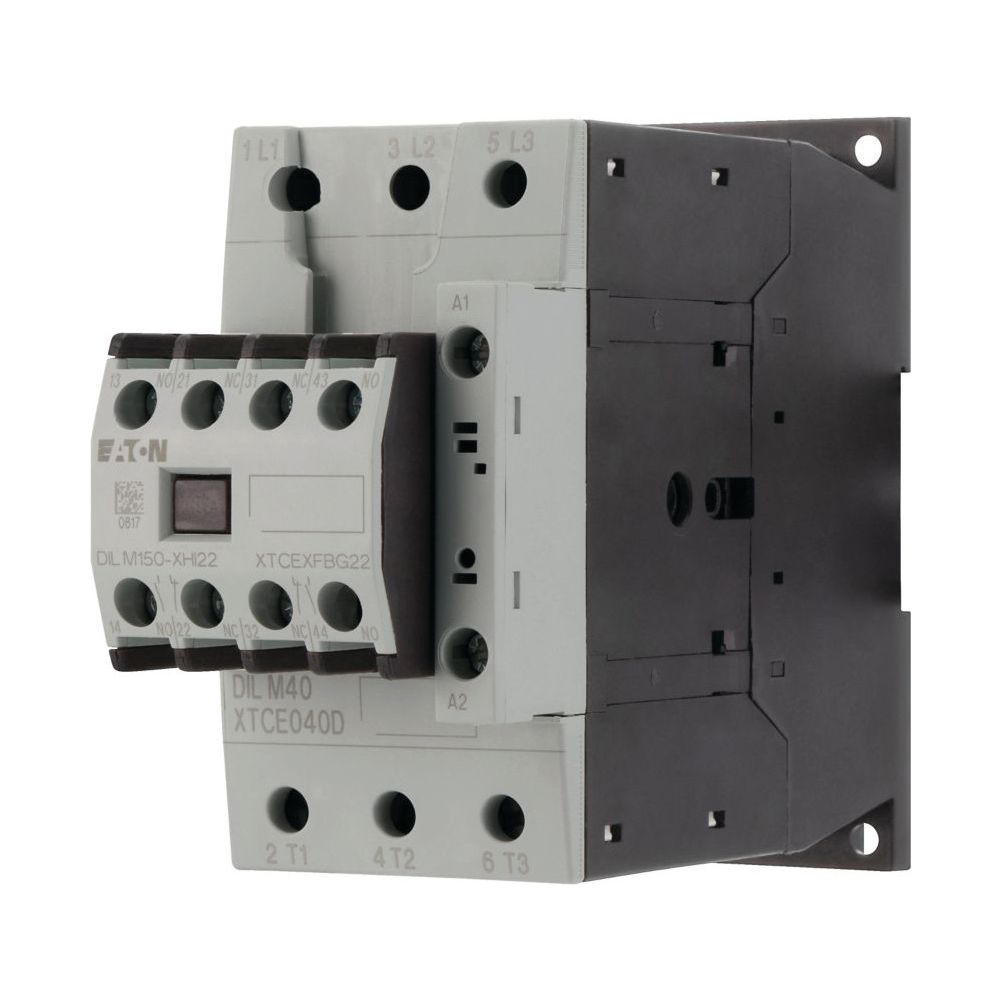

Eaton Leistungsschütz DILM DILM40-22, 18,5kW 230V 50Hz 240V 60Hz, 3-polig, Schraubklemmen

Das Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das Schalten von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V eignet sich das 3-polige Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es unterstützt Motoren der Effizienzklasse IE3 und zeichnet sich durch eine robuste Wechselstrombetätigung aus.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Standard-Motoranwendungen, beim Reversieren oder im Tippbetrieb. Die integrierte Spiegelkontakt-Ausstattung erhöht die Betriebssicherheit in Schaltanlagen. Dank der bewährten Schraubanschlusstechnik ist eine sichere Kontaktierung der Leiter sichergestellt.

Robuste Konstruktion

Die kompakte Bauweise mit einer Breite von 55 mm ermöglicht eine platzsparende Montage. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet durch die Rahmenklemmen eine hohe Flexibilität bei der Verdrahtung. Die mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen unterstreicht die Langlebigkeit des Schützes in industriellen Umgebungen.

Das Leistungsschütz bietet eine hohe Schaltleistung von 40 A bei AC-3 (400 V) und ist für den Betrieb bei 230 V (50 Hz) sowie 240 V (60 Hz) optimiert. Durch die Unterstützung von IE3-Motoren und die robuste Auslegung für anspruchsvolle Schaltzyklen stellt das Gerät eine zuverlässige Komponente für die Motorsteuerung dar.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 40 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 18 A
• Polzahl: 3-polig
• Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
• Anschlusstechnik: Schraubklemmen
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 147 mm
• Gewicht: 0,92 kg
