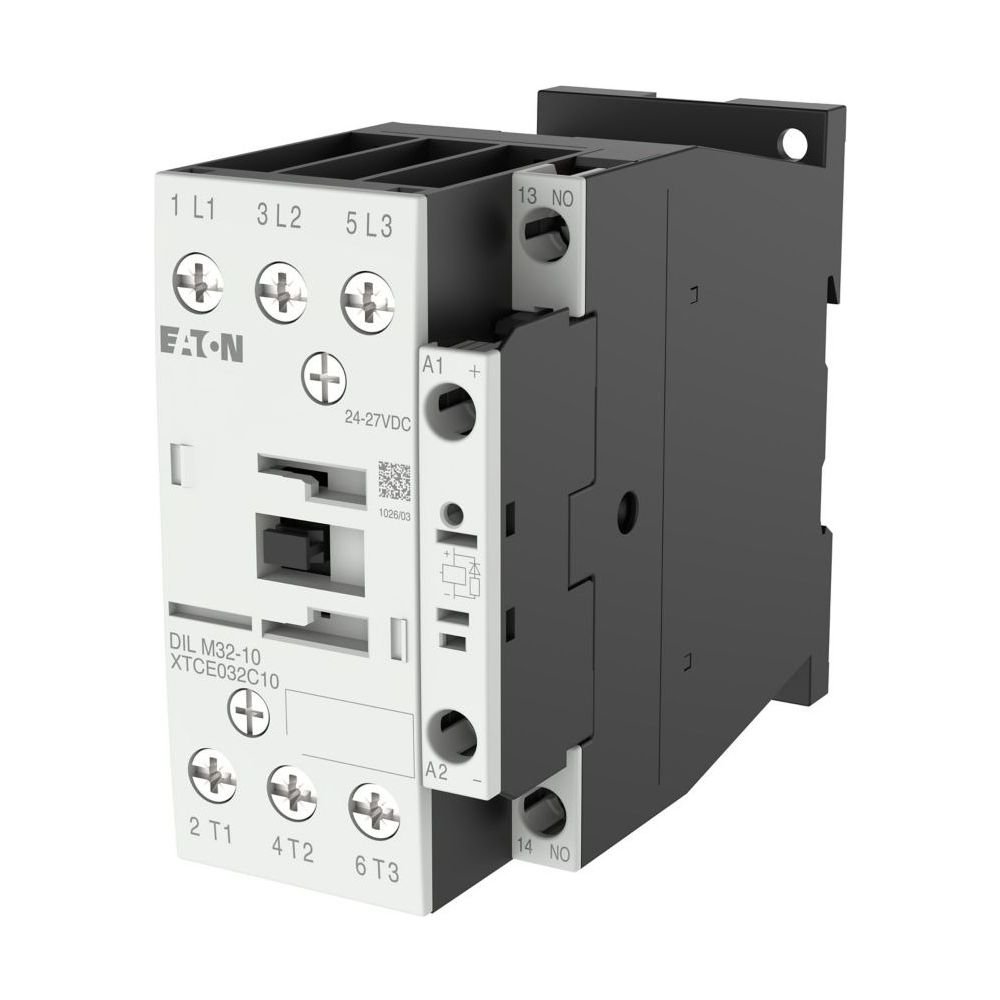

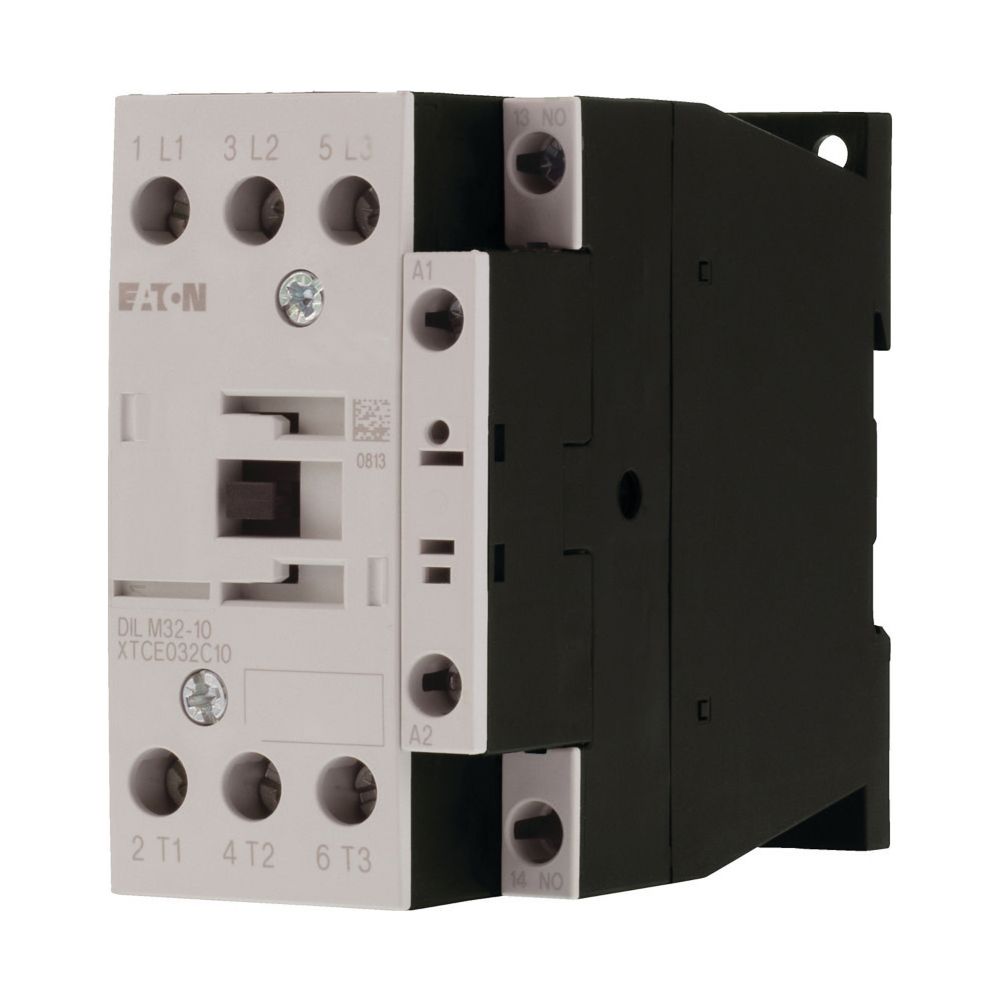

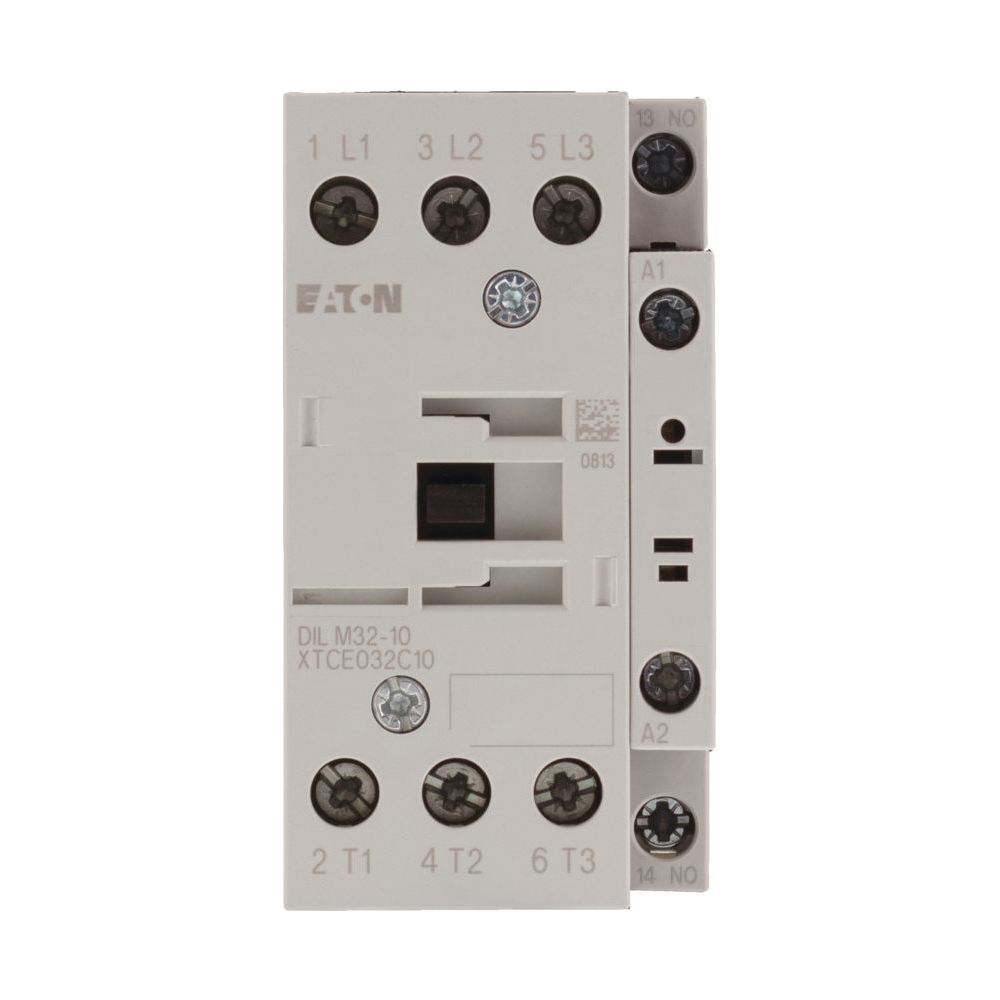

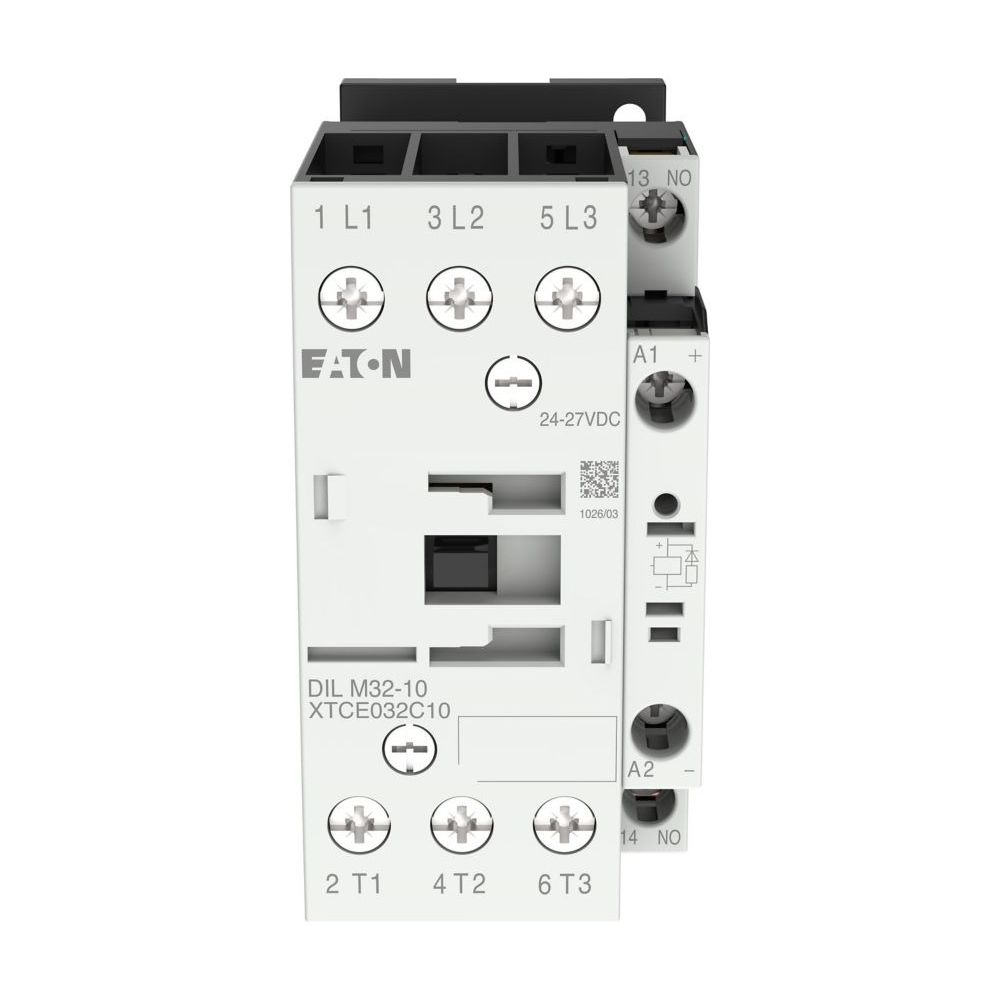

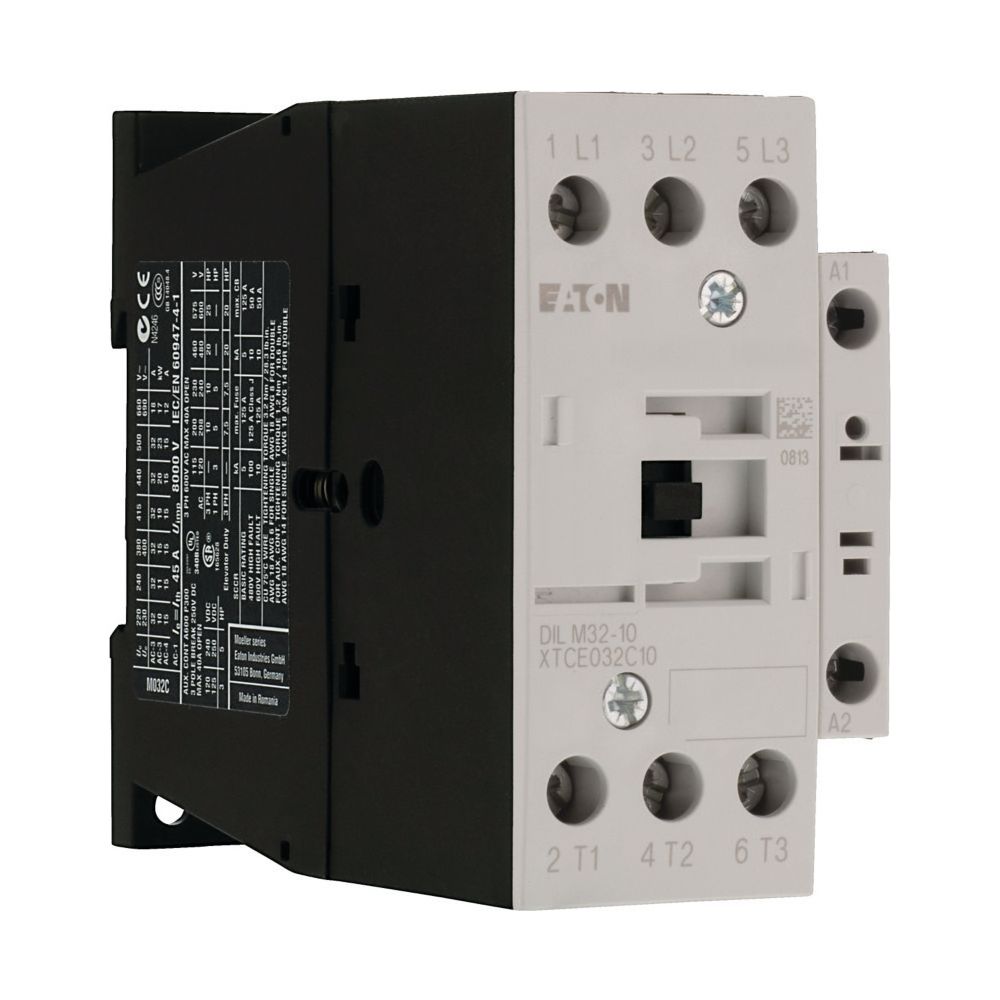

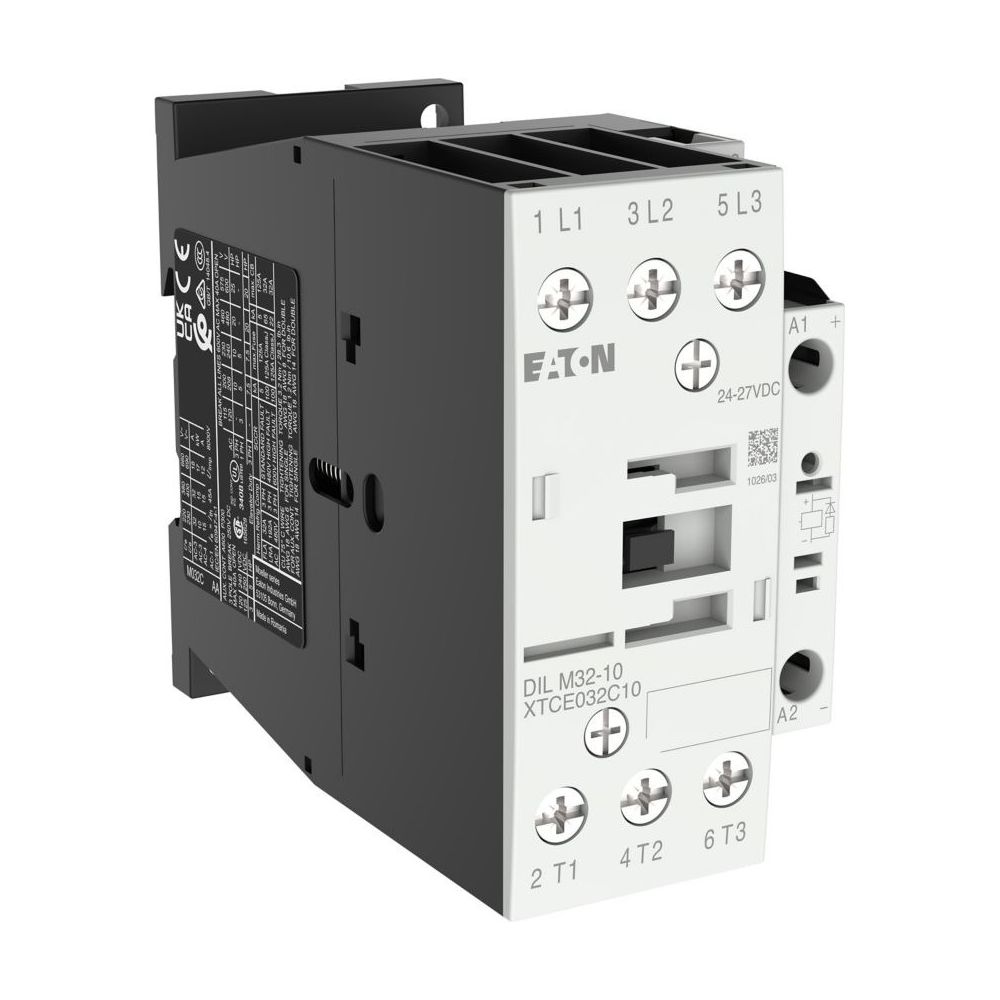

Eaton Leistungsschütz DILM DILM32-10(RDC24), 15kW, 3-polig, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren und induktiven Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für Anwendungen wie das Anlassen, Reversieren oder Tippen von Käfigläufermotoren. Das Schütz ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert und verfügt über eine Gleichstrombetätigung mit integrierter Schutzbeschaltung.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für motorische Anwendungen ab. Dank der kompakten Baugröße FS2 lässt sich das Gerät effizient in Schaltschränke integrieren. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Haupt- und Steuerstrombahnen ermöglichen. Eine Anbindung an das SmartWire-DT System ist bei Verwendung eines entsprechenden Schützmoduls optional möglich.
Zuverlässigkeit im Betrieb
Die mechanische Lebensdauer ist auf 10 Millionen Schaltspiele ausgelegt, was eine hohe Betriebssicherheit in industriellen Umgebungen sicherstellt. Die integrierte Schutzbeschaltung in der Betätigungselektronik schützt die Steuerungskomponenten. Mit einer Bemessungssteuerspeisespannung von 24 bis 27 V DC und einer Einschaltdauer von 100 Prozent ist das Gerät für den Dauerbetrieb unter variablen Lastbedingungen ausgelegt.
Das Leistungsschütz bietet eine hohe Schaltleistung und Flexibilität für moderne Antriebslösungen. Mit 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 32 A (AC-3) stellt es eine leistungsfähige Komponente für den Motorschutz und die Steuerungstechnik dar. Die robuste Konstruktion und die Eignung für IE3-Motoren machen es zu einer zukunftssicheren Wahl für den professionellen Schaltanlagenbau.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 15 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 7 kW
- Steuerspannung: 24 - 27 V DC
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Schutzart: IP00
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277274 |
| Breite | 45 |
| EAN | 4015082772741 |
| EAN-13 | 4015082772741 |
| Einschaltdauer | 100 |
| Gewicht | 0,553 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 15 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM32-10(RDC24) |
| P bei AC-4, 400V | 7 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,534 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
