Beschreibung

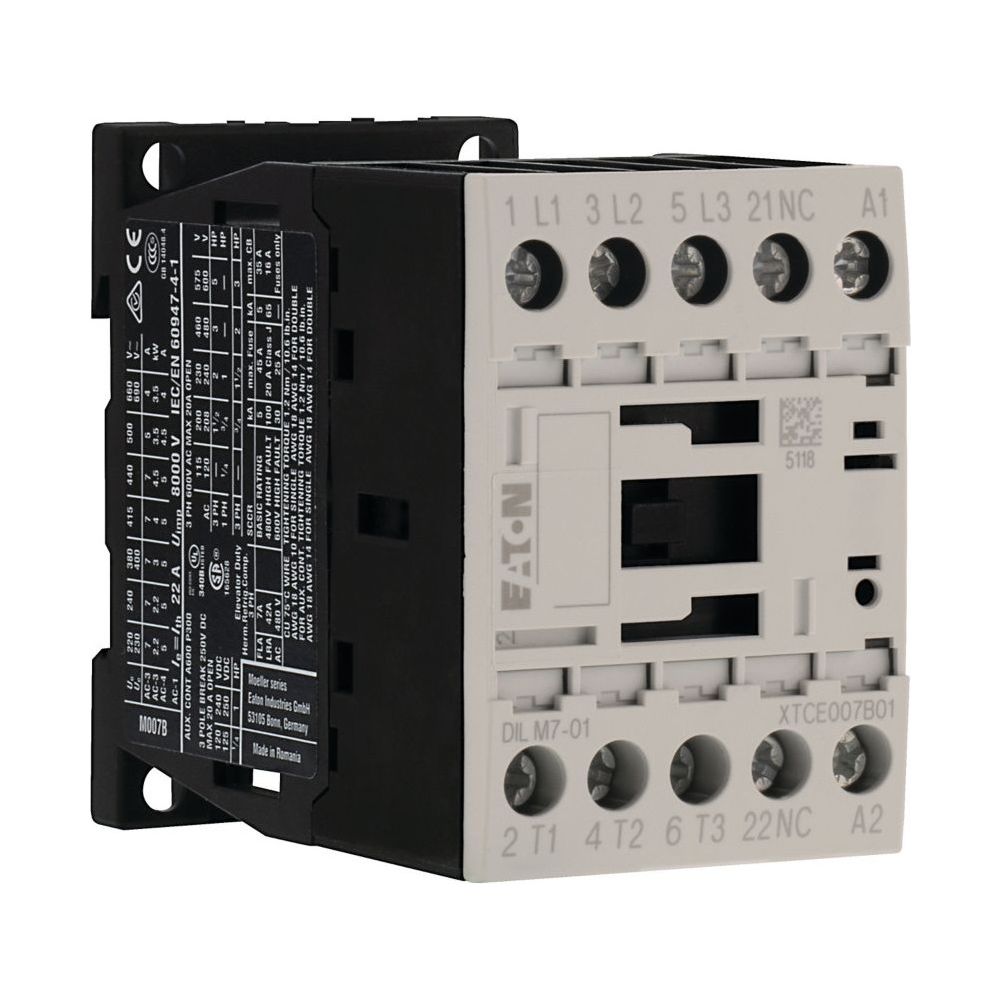

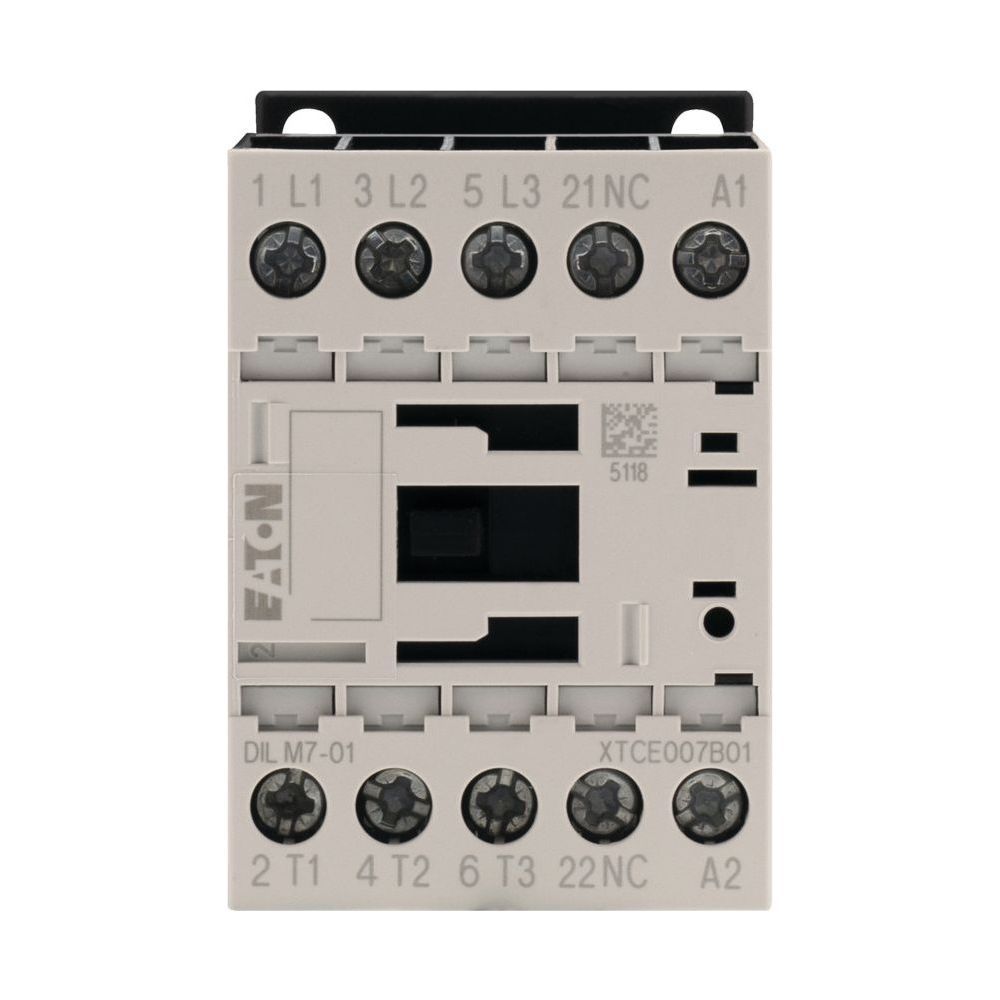

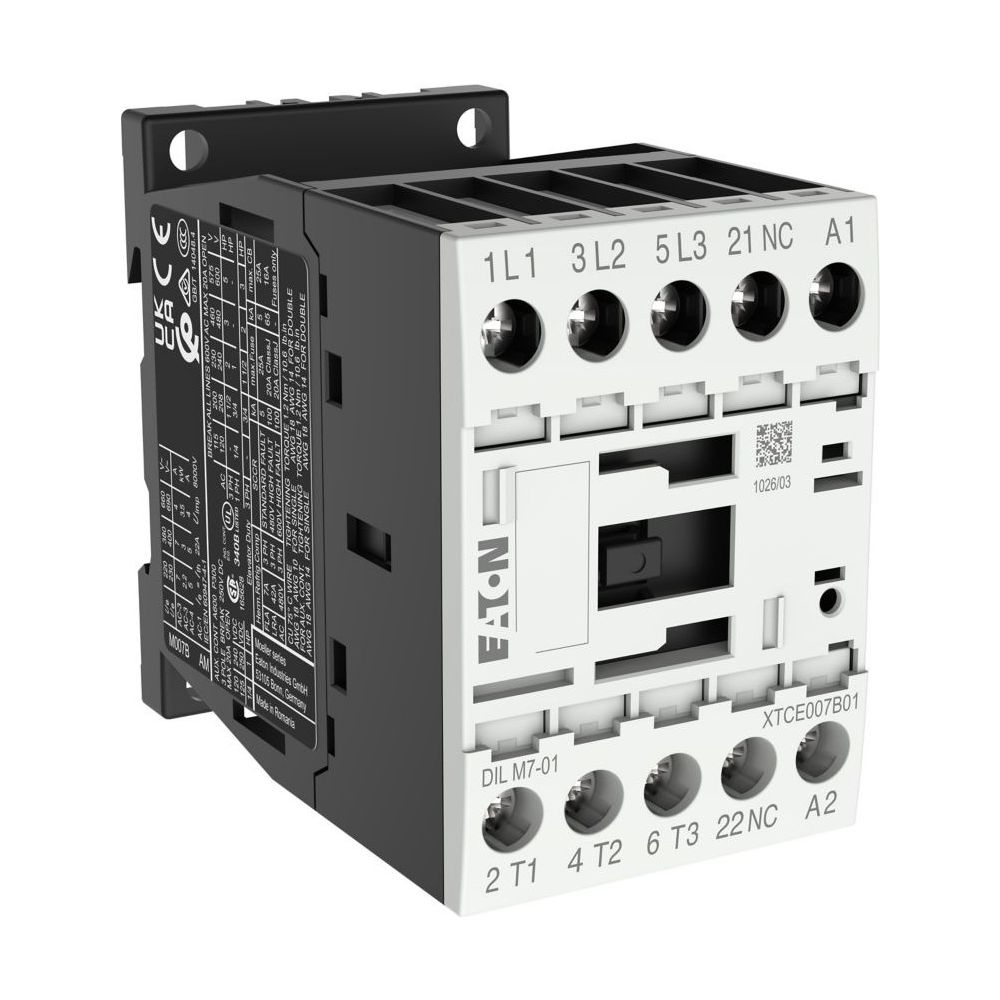

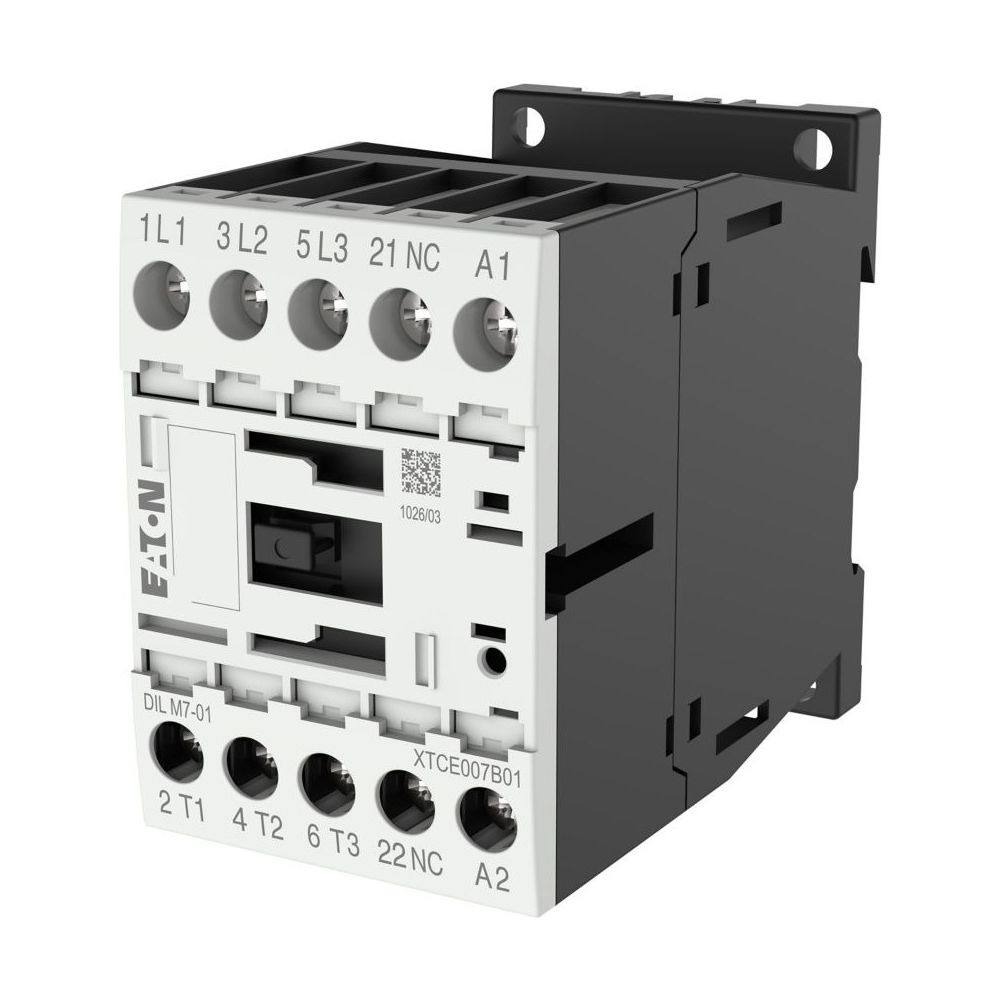

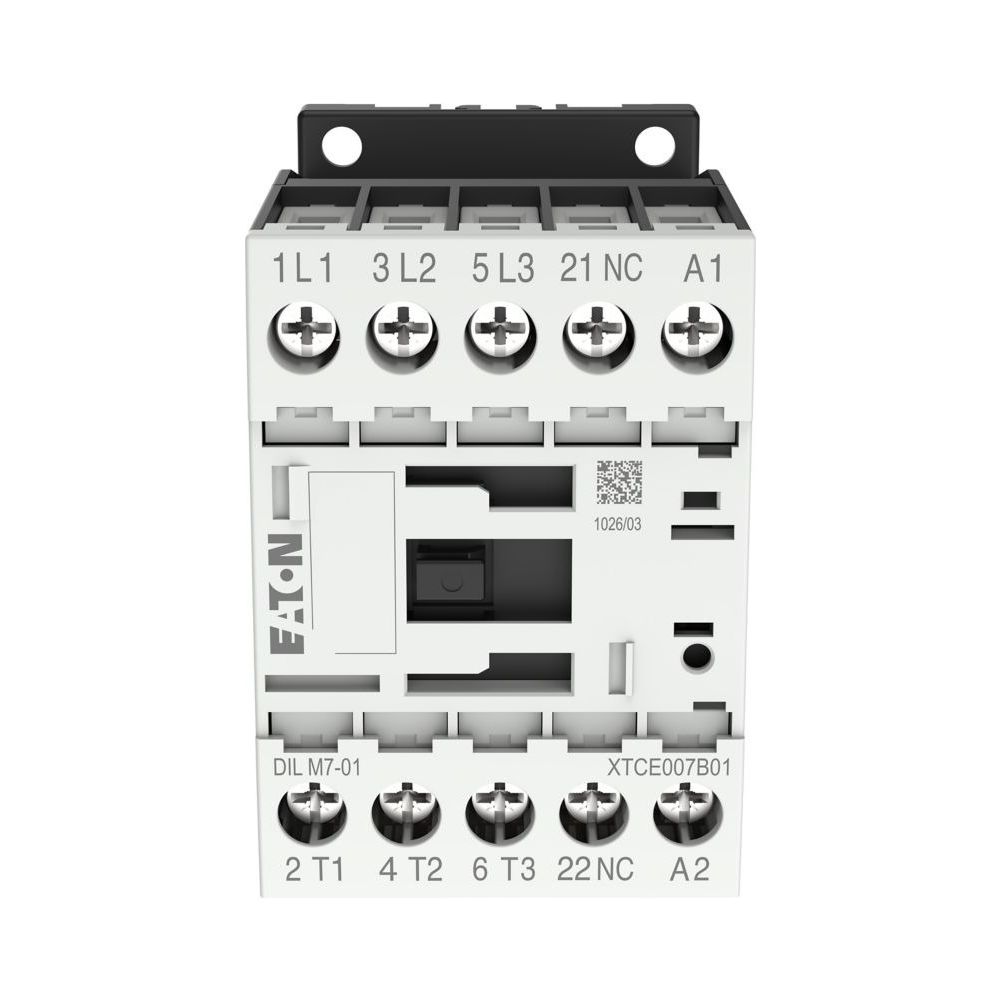

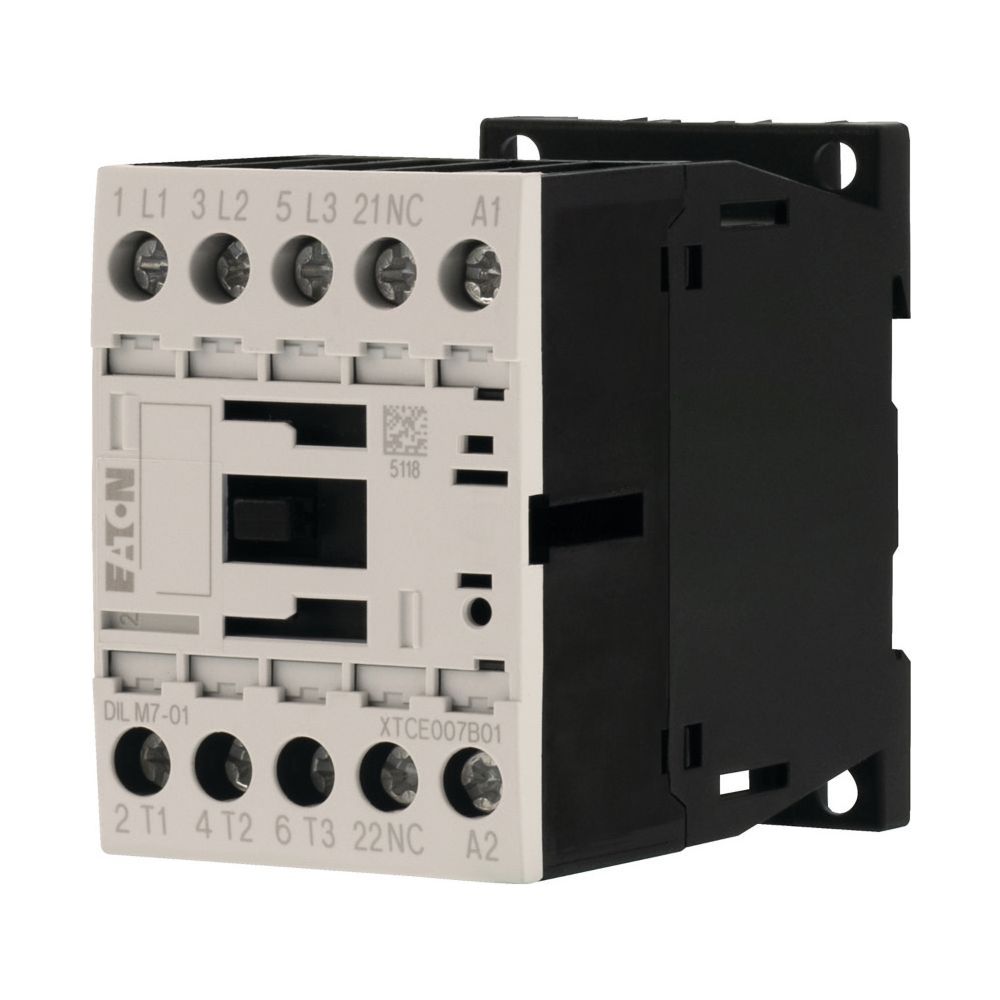

Eaton Leistungsschütz DILM7-01, 3-polig, 3kW, 230V 50Hz, 240V 60Hz, 1 Ö, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert und für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Das Gerät arbeitet mit Wechselstrombetätigung und verfügt über eine robuste Schraubanschlusstechnik für eine sichere Integration in Schaltanlagen.
Vielseitige Einsatzbereiche
Das Schütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Die Ausstattung umfasst einen integrierten Öffner-Hilfskontakt sowie Spiegelkontakte, die eine hohe Betriebssicherheit unterstützen. Dank der kompakten Bauform in der Rahmengröße FS1 ist eine platzsparende Montage möglich.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 2,2 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 5 A
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
Durch die Kombination aus kompakter Bauweise und hoher Schaltleistung eignet sich dieses Leistungsschütz ideal für anspruchsvolle Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und der Unterstützung für IE3-Motoren bietet das Gerät eine effiziente Lösung für industrielle Anwendungen. Die zuverlässige Wechselstrombetätigung und die robuste Schraubanschlusstechnik gewährleisten eine dauerhafte Funktionalität in verschiedenen Betriebsszenarien.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276585 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082765859 |
| EAN-13 | 4015082765859 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 7 |
| Ie bie AC-4, 400V | 5 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 2,2 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
