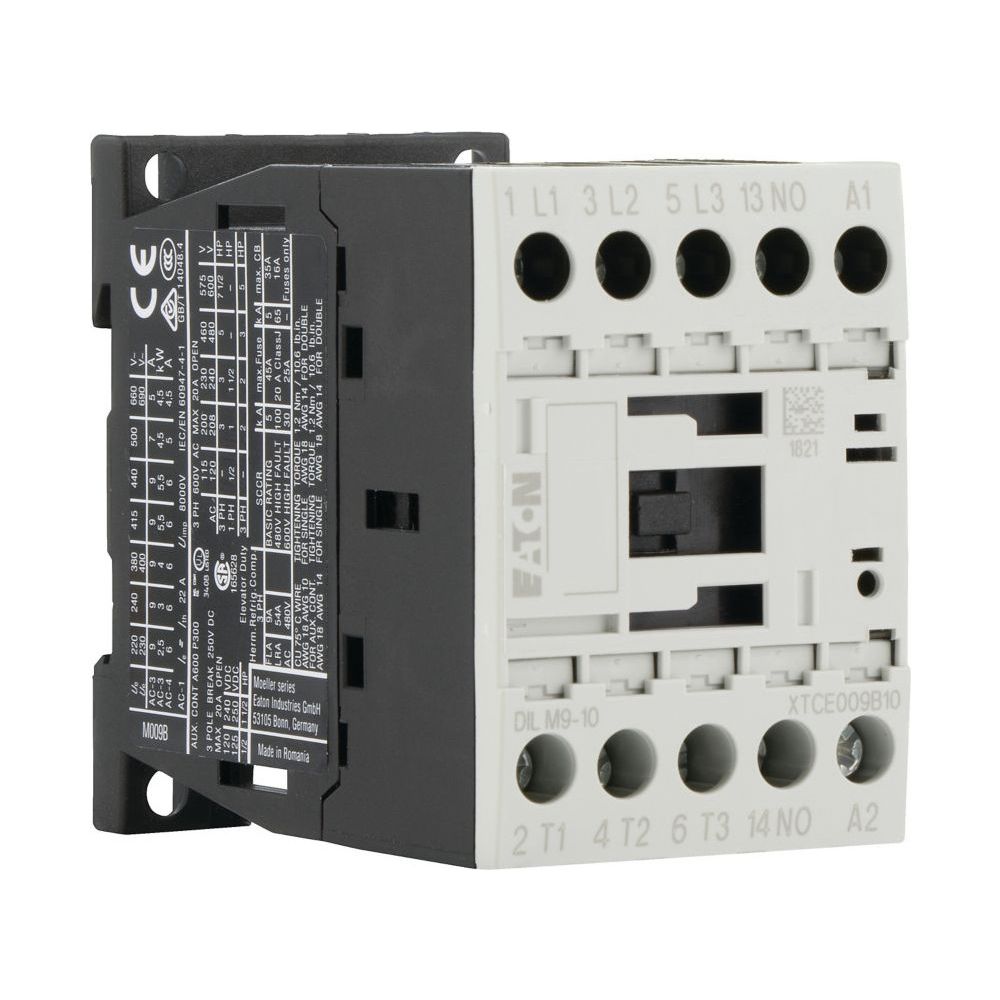

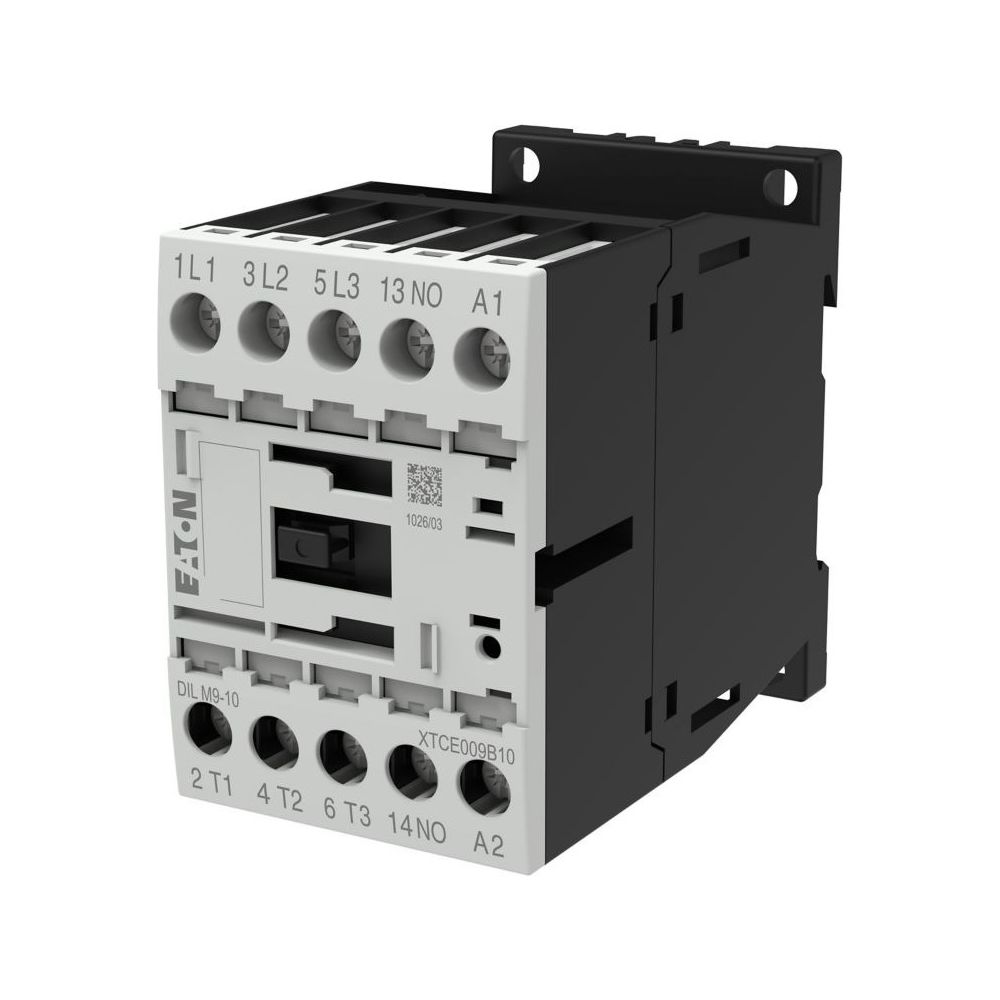

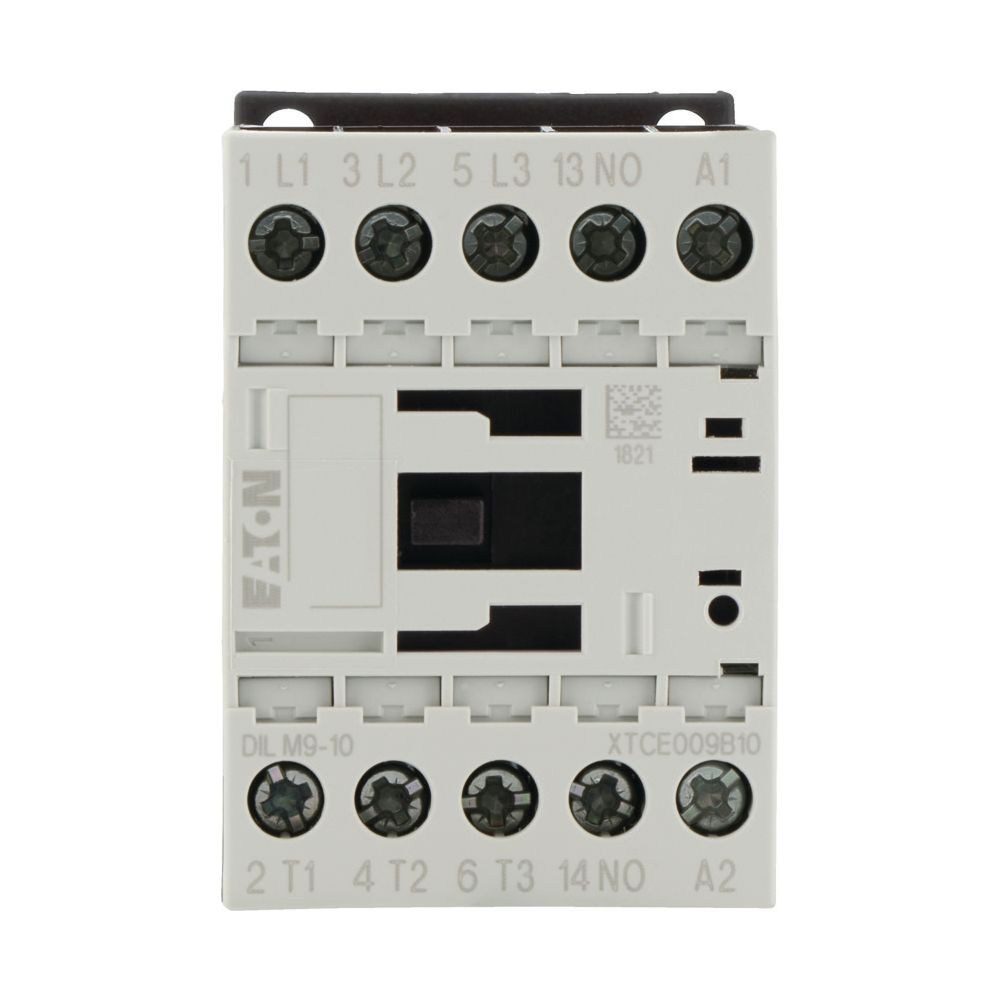

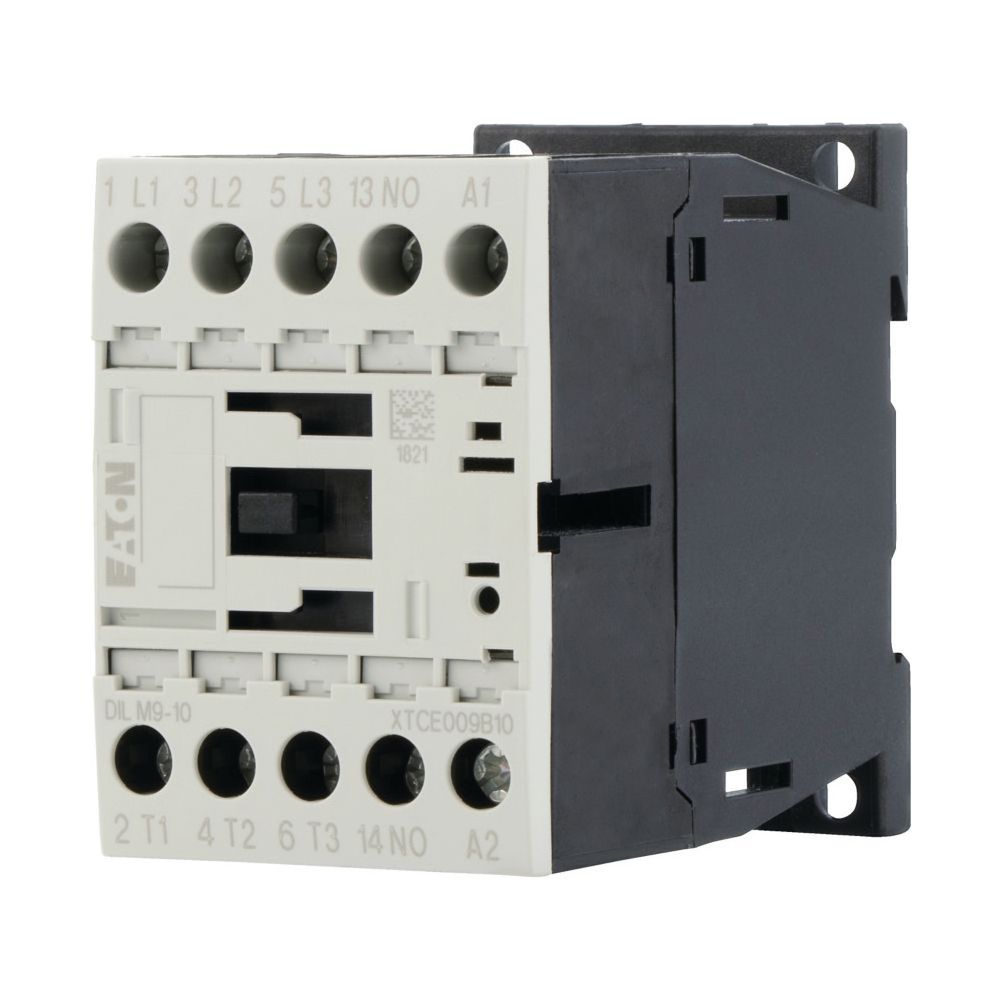

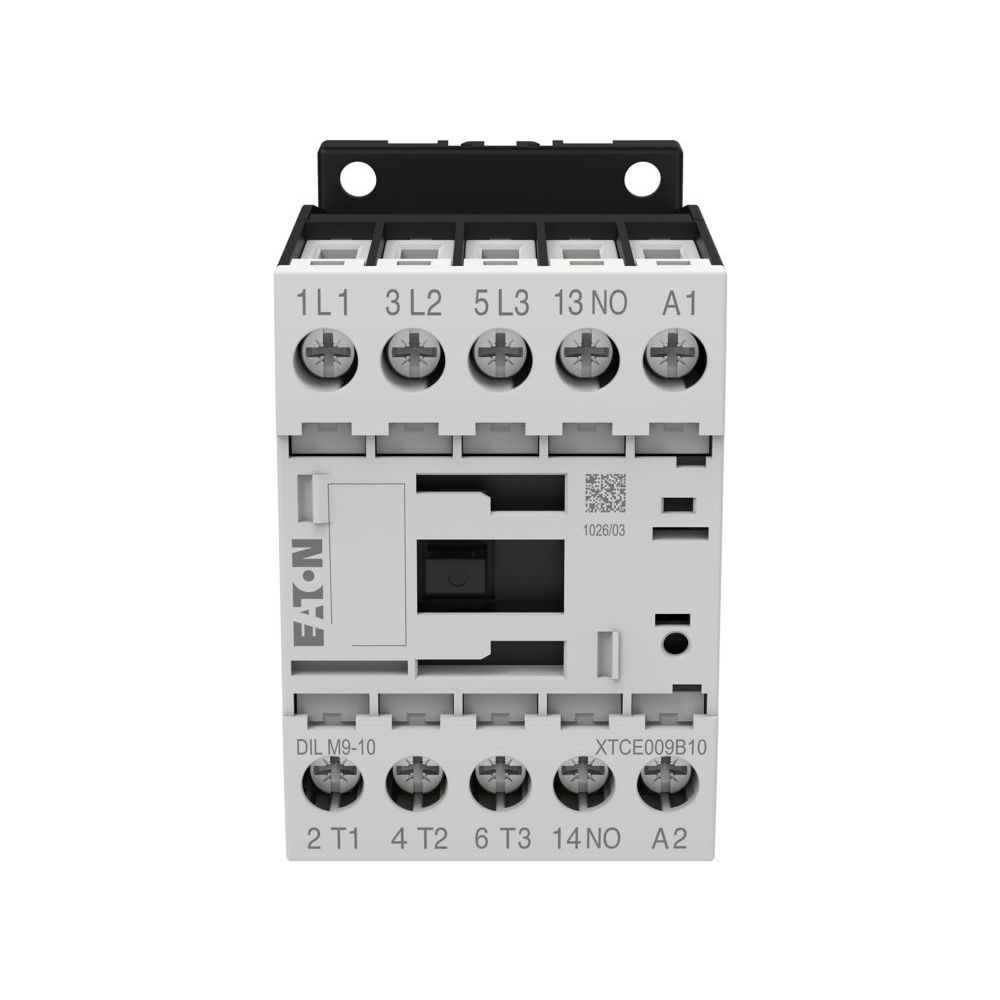

Eaton Leistungsschütz DILM DILM9-10(24V50HZ), 3-polig 4kW, 24V 50Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsleistung von 4 kW bei 400 V und einer Wechselstrombetätigung von 24 V 50 Hz eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Dank der kompakten Bauweise und der frontseitigen Anschlusstechnik lässt sich das Schütz effizient in Schaltanlagen integrieren.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-3 für Käfigläufermotoren sowie AC-1 für nicht oder leicht induktive Lasten. Es unterstützt Motoren der Effizienzklasse IE3, was eine zukunftssichere Anwendung ermöglicht. Die doppelte Rahmenklemme erlaubt eine sichere Verdrahtung unterschiedlicher Kabelquerschnitte, während die mechanische Robustheit eine hohe Lebensdauer von bis zu 10 Millionen Schaltvorgängen sicherstellt.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
• Steuerspannung: 24 V AC (50 Hz)
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 75 mm

Durch die Kombination aus hoher Schaltleistung und flexiblen Erweiterungsmöglichkeiten, wie etwa aufsteckbaren Hilfsschalterbausteinen oder Zeitbausteinen, bietet dieses Leistungsschütz eine zuverlässige Lösung für die Motorsteuerung. Mit einem Bemessungsbetriebsstrom von 9 A bei AC-3 und einer kompakten Bauform von 45 mm Breite ist es optimal auf die Anforderungen moderner Schaltanlagen abgestimmt und ermöglicht einen sicheren Betrieb unter wechselnden Lastbedingungen.
