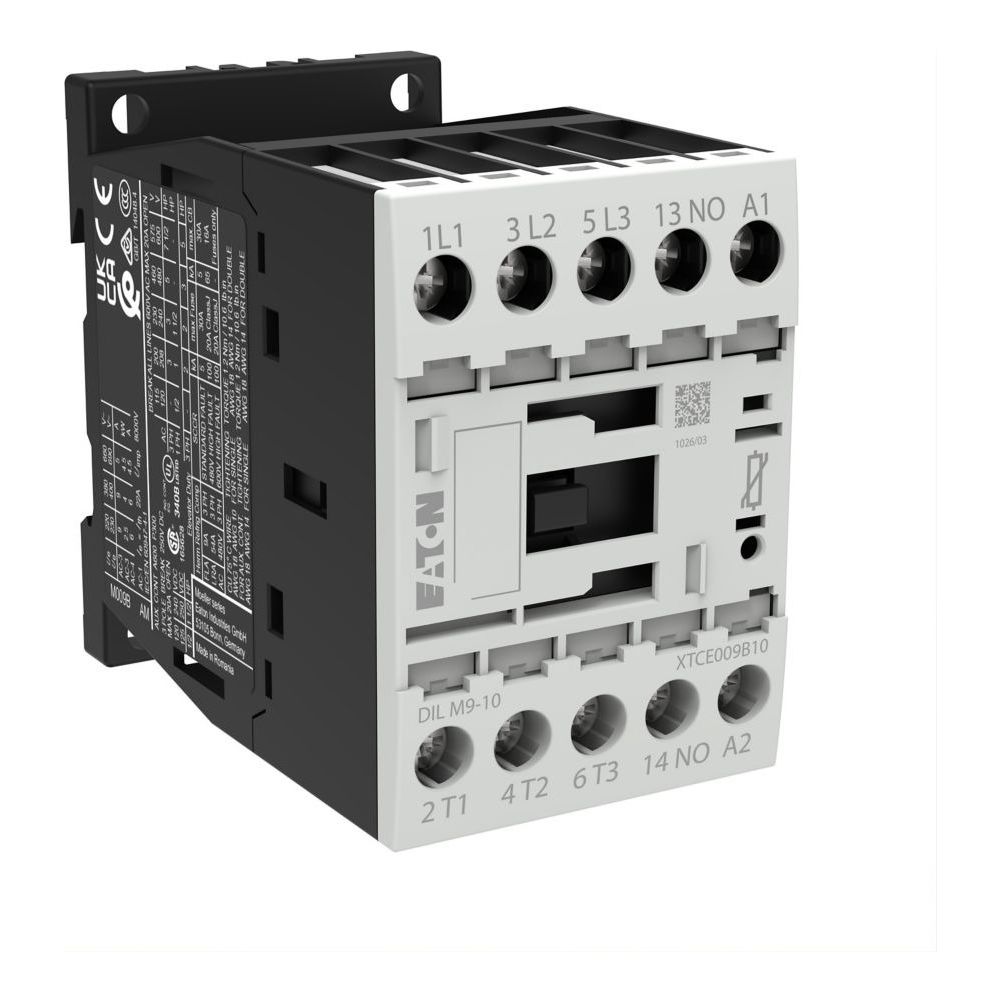

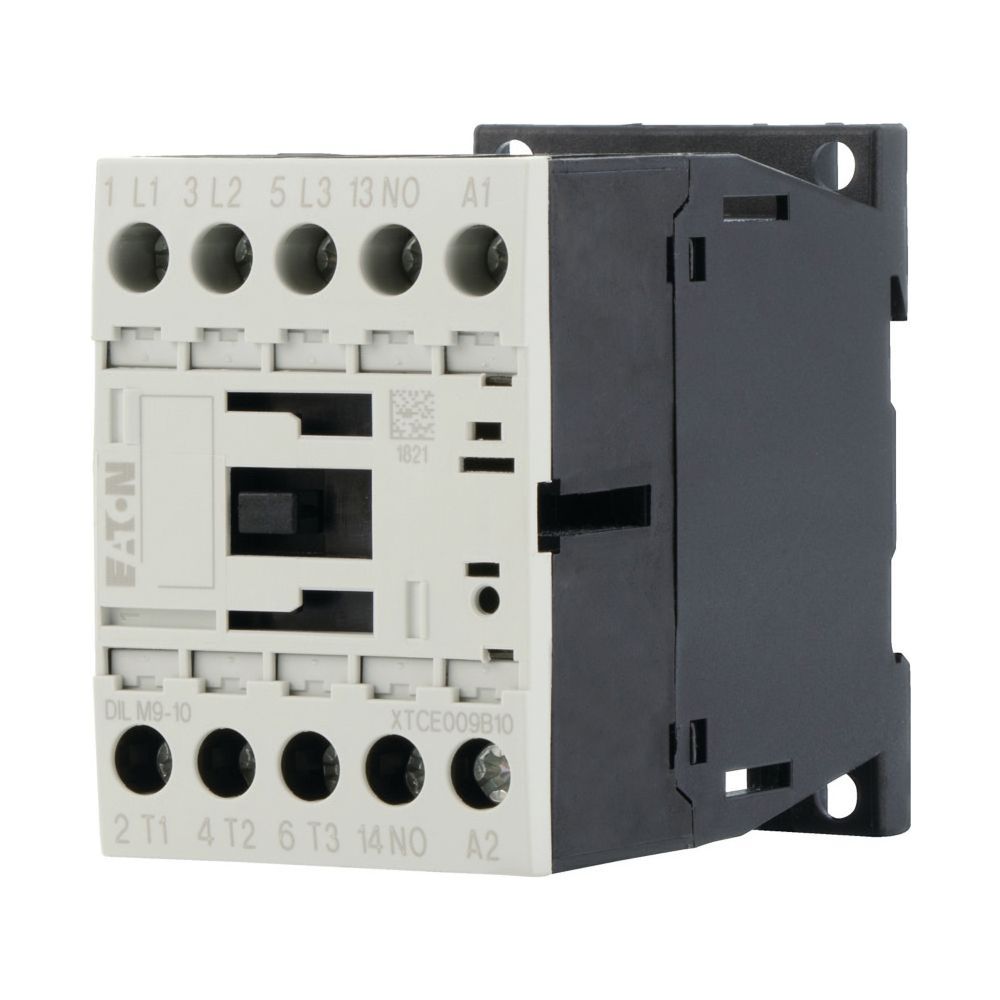

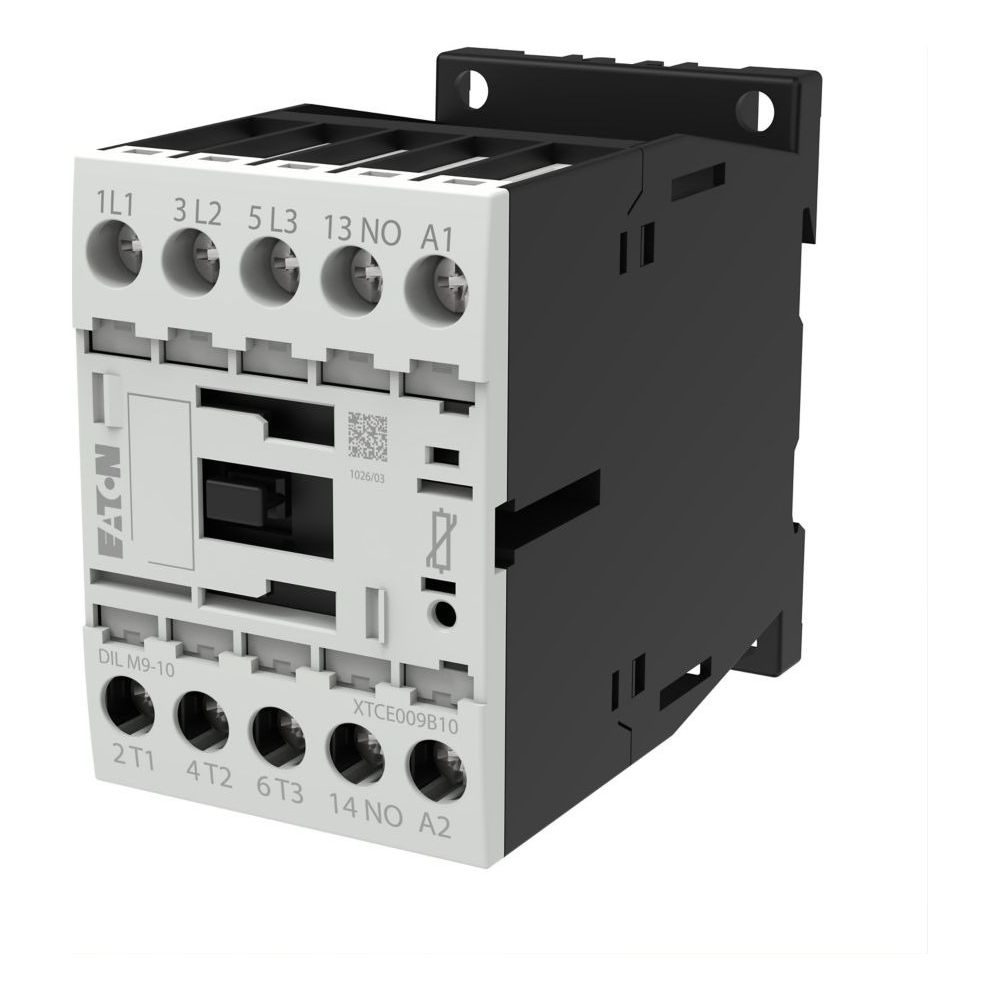

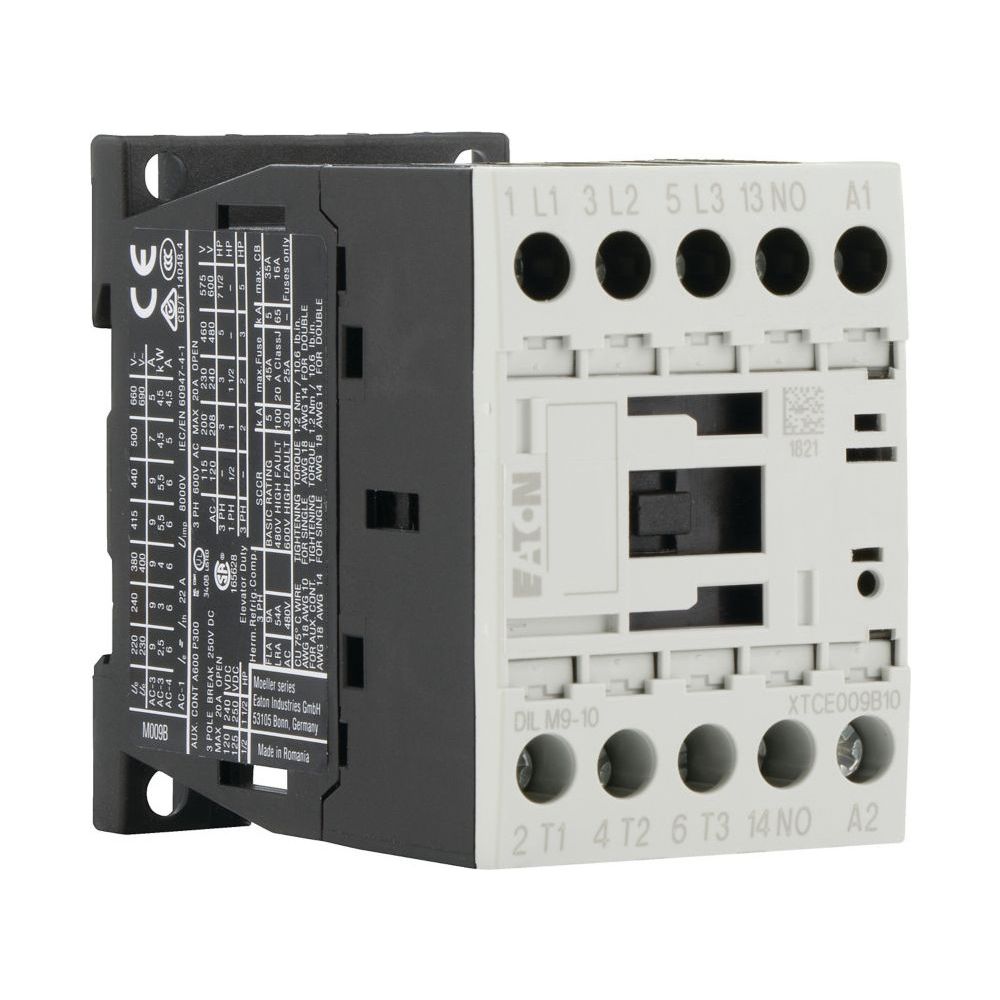

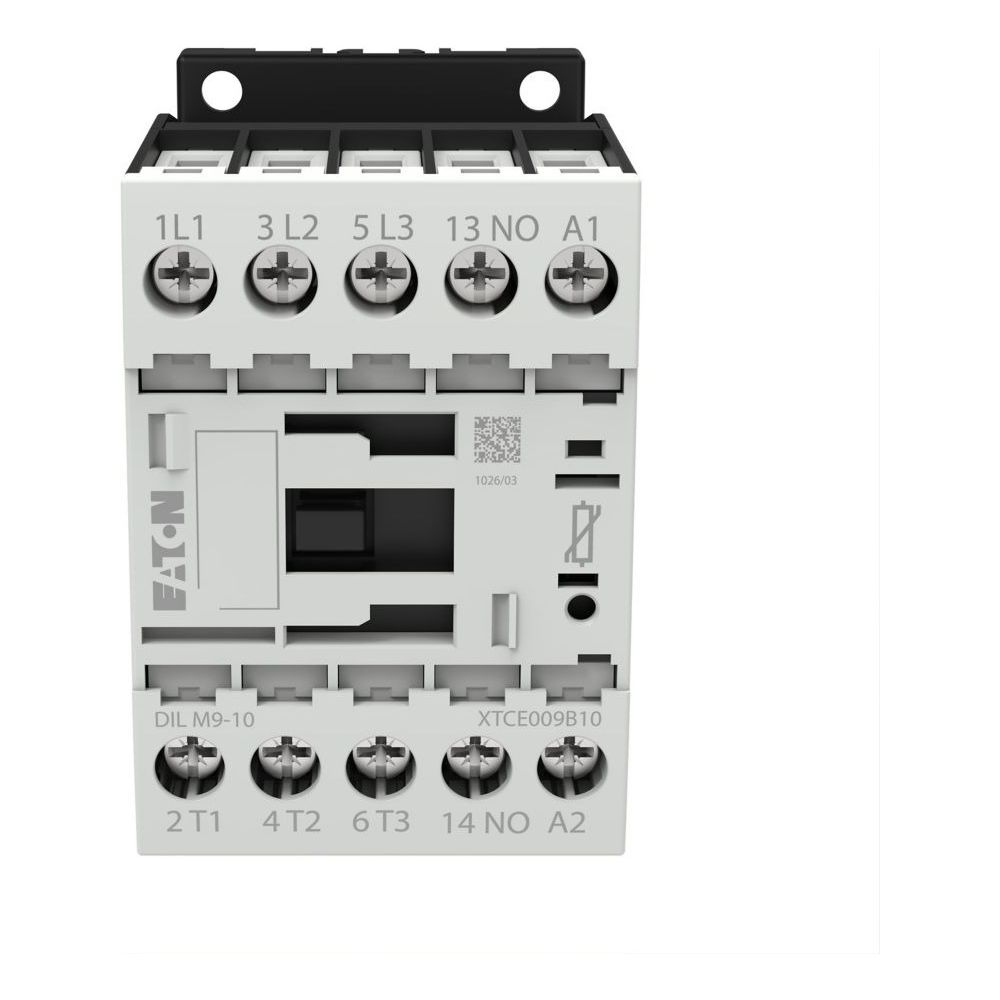

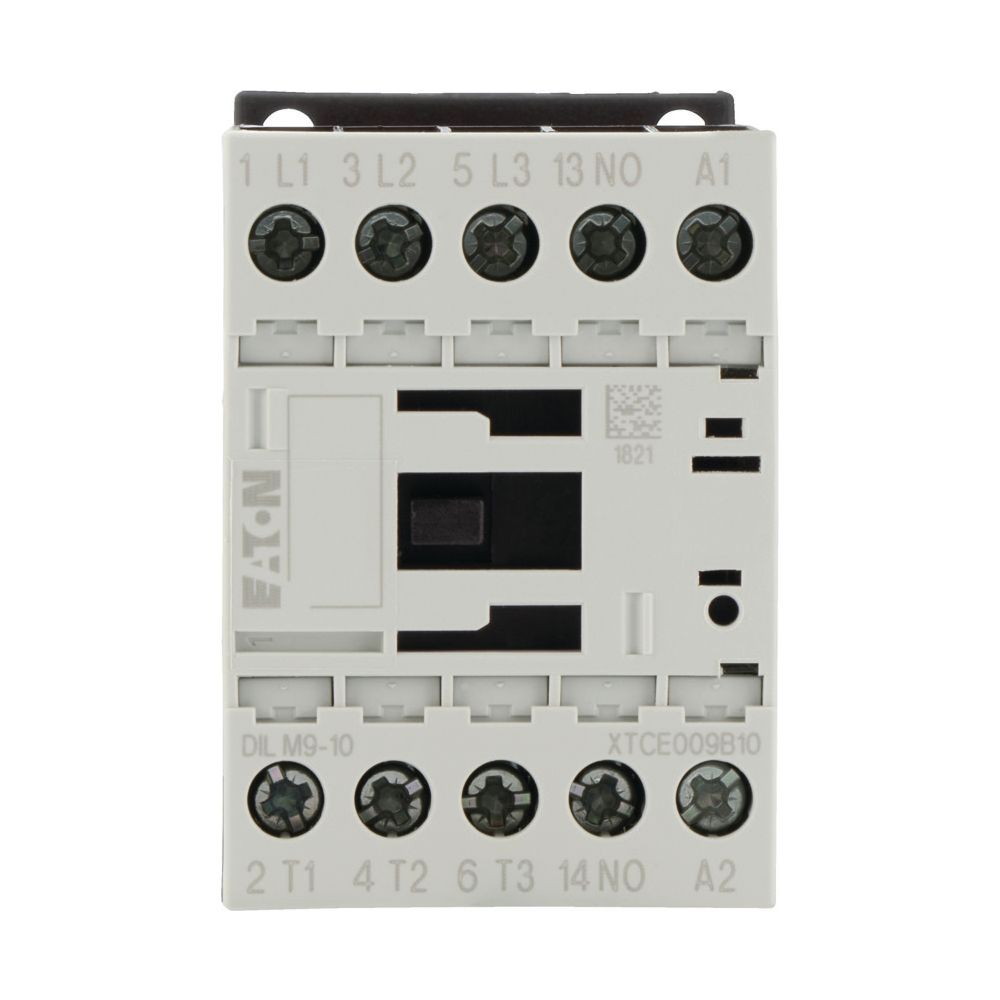

Eaton Leistungsschütz DILM DILM9-10 24VDC, 3-polig 4kW, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für das Schalten von Motoren konzipiert und für eine Bemessungsleistung von 4 kW bei 400 V ausgelegt. Das Gerät verfügt über eine Gleichstrombetätigung mit 24 V DC und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert. Dank der kompakten Bauweise und der Anschlusstechnik mittels Schraubklemmen lässt es sich flexibel in industrielle Schaltanlagen integrieren.
Leistungsstarke Schalttechnik
Das Schütz ist für die Betriebskategorien AC-3 und AC-4 ausgelegt, was den Einsatz bei Käfigläufermotoren für Anlass-, Reversier- und Tippvorgänge ermöglicht. Mit einem Bemessungsbetriebsstrom von 9 A bei 400 V bietet es eine robuste Performance. Die integrierte Gleichstrombetätigung zeichnet sich durch eine geringe Halteleistung aus, während die Schraubklemmen eine sichere Verbindung der Hauptstrombahnen gewährleisten.
Flexibilität und Sicherheit
Die Konstruktion ist auf eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt. Durch die Schutzart IP20 ist das Gerät gegen Berührung geschützt. Die Kompatibilität mit aufsteckbaren Zusatzkontakten und die optionale Anbindung an das SmartWire-DT System erweitern die Einsatzmöglichkeiten in Automatisierungslösungen.
Dieses Leistungsschütz überzeugt durch Zuverlässigkeit beim Schalten von Motoren. Mit einer Bemessungsleistung von 4 kW bei 400 V und einer robusten 3-poligen Ausführung ist es eine Komponente für Antriebssteuerungen. Die integrierte Schutzbeschaltung und die Eignung für IE3-Motoren unterstreichen die technische Qualität für den industriellen Einsatz.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 2,5 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
- Steuerspannung: 24 V DC
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276705 |
| Breite | 45 |
| EAN | 4015082767051 |
| EAN-13 | 4015082767051 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM9-10(24VDC) |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | Gleichstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
