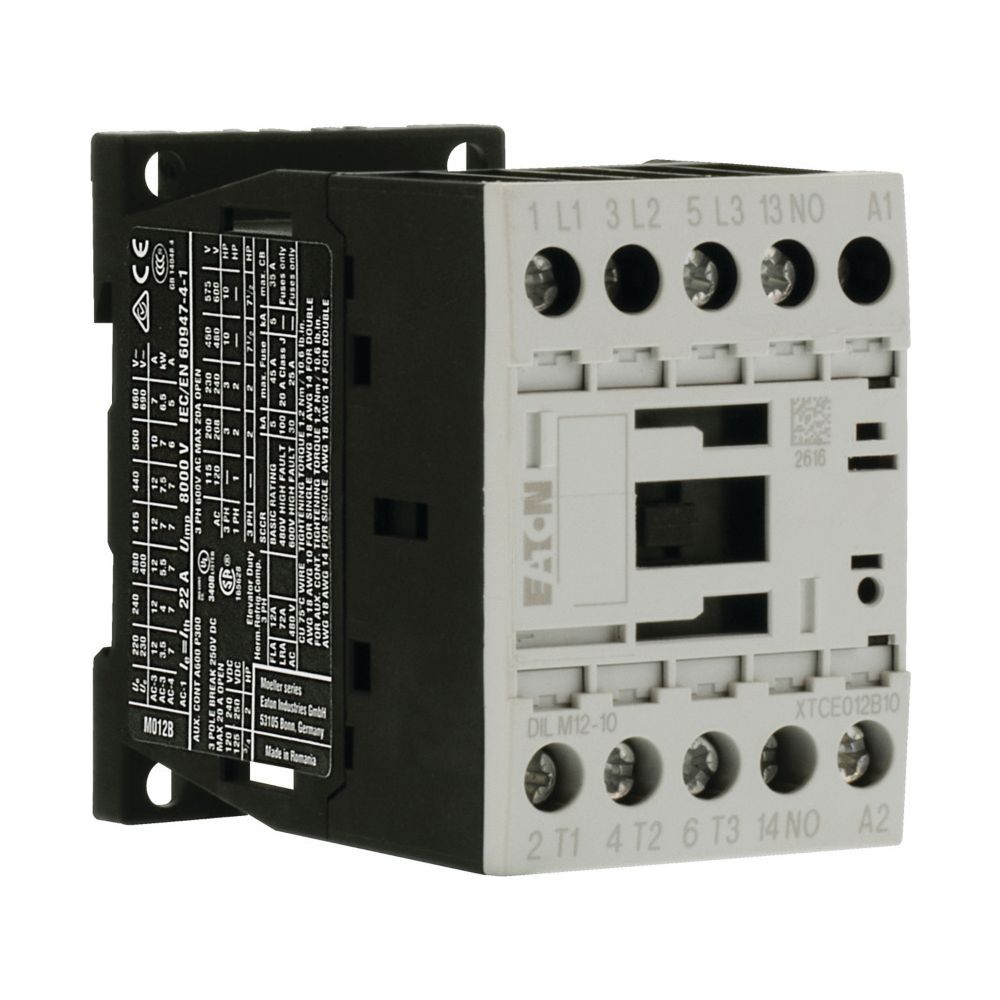

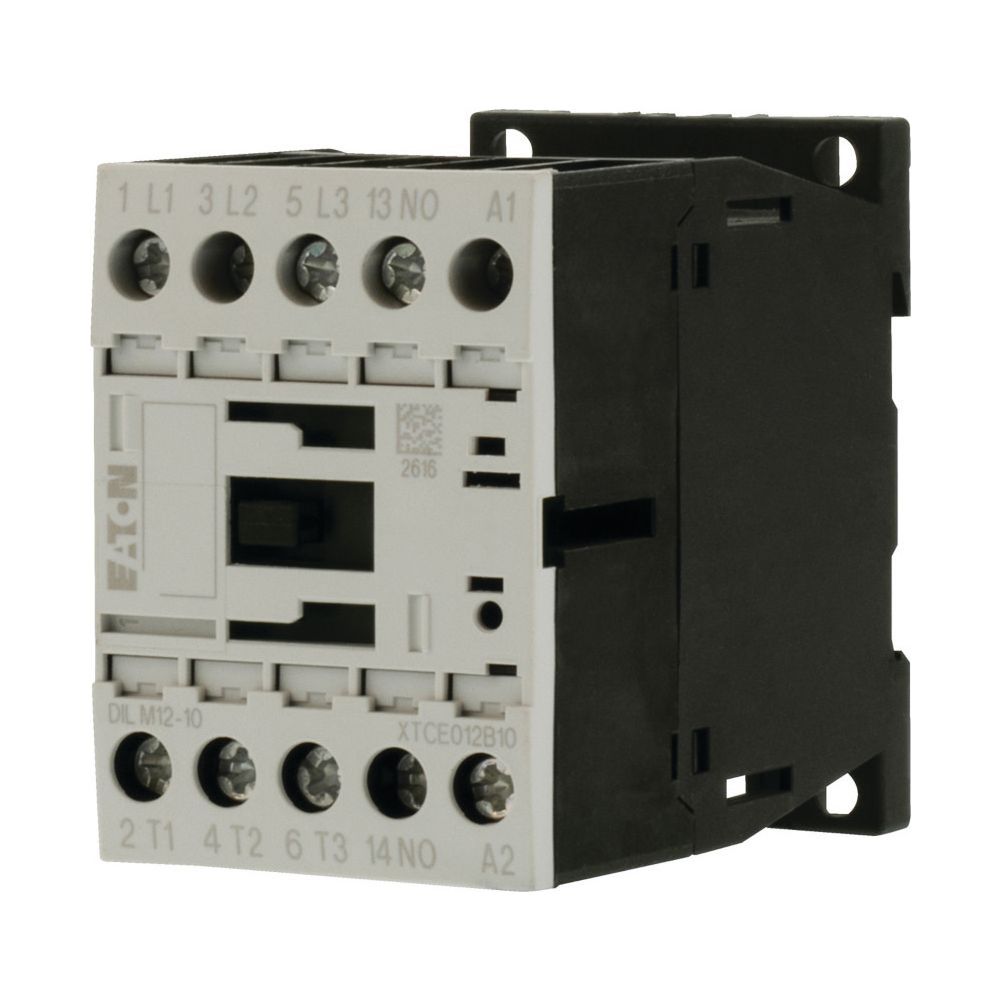

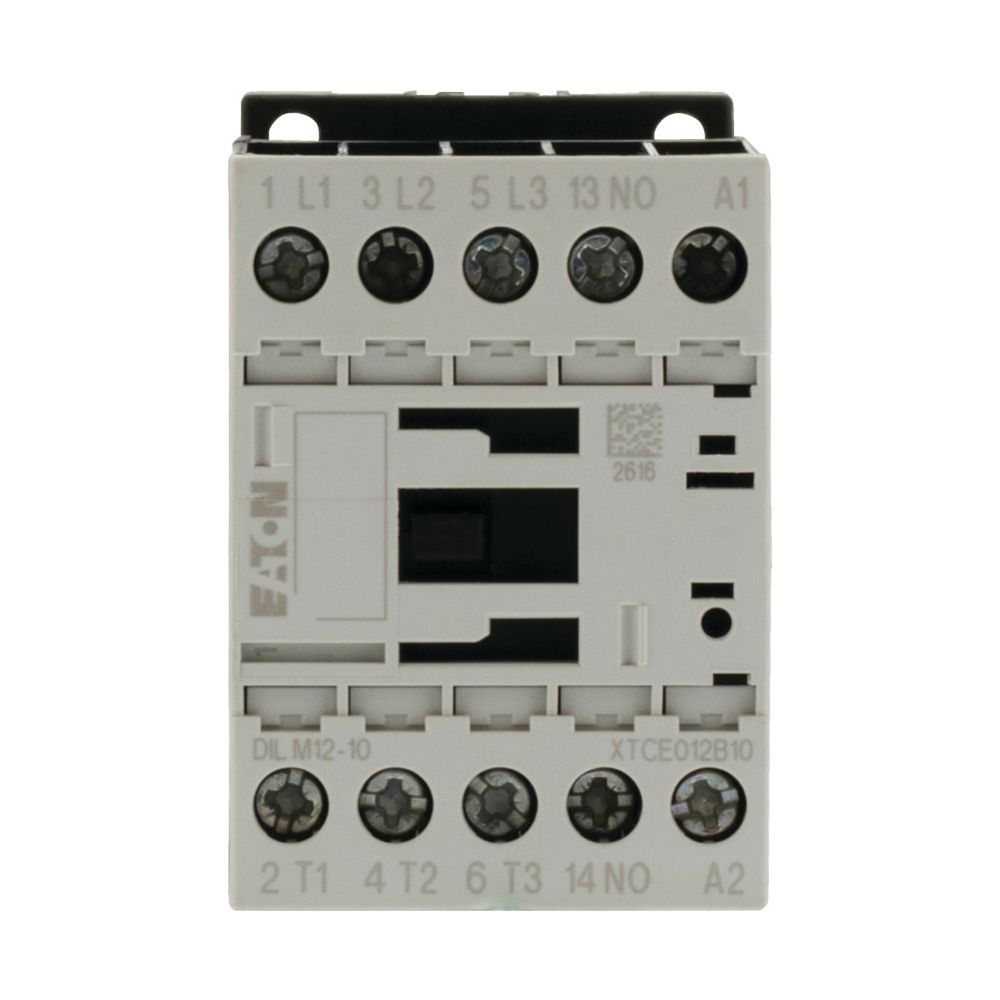

Eaton Leistungsschütz DILM12-10(24V50HZ), 3-polig, 5,5kW, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren konzipiert. Das Gerät mit Wechselstrombetätigung eignet sich für eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V und ist für den Einsatz mit Motoren der Effizienzklasse IE3 ausgelegt. Die Montage erfolgt über Schraubklemmen, die eine sichere elektrische Verbindung ermöglichen.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Anwendungsspektrum ab, das von nicht oder leicht induktiven Lasten über Widerstandsöfen bis hin zu Käfigläufermotoren reicht. Es unterstützt Schaltvorgänge wie das Anlassen, Reversieren und Tippen von Motoren. Dank der kompakten Bauweise in der Rahmengröße FS1 lässt sich das Bauteil effizient in Schaltanlagen integrieren, wobei die Schutzart IP20 einen Berührungsschutz bietet.
Robuste Konstruktion
Die mechanische Lebensdauer des Schützes ist auf 10.000.000 Schaltspiele ausgelegt, was eine hohe Zuverlässigkeit im Dauerbetrieb unterstützt. Das Gerät ist für eine Einschaltdauer von 100 Prozent spezifiziert und erfüllt die Anforderungen für den Einsatz in Höhenlagen bis zu 2000 Metern. Die Anschlusstechnik mit Schraubklemmen ermöglicht eine einfache Installation in industriellen Umgebungen.
Durch die Kombination aus hoher Schaltleistung und kompakter Bauform bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Mit einem Bemessungsbetriebsstrom von 12 A bei 400 V (AC-3) und der Eignung für IE3-Motoren stellt es eine leistungsfähige Komponente für moderne Schaltanlagen dar. Die Wechselstrombetätigung bei 24 V und 50 Hz sorgt für präzise Schaltvorgänge in industriellen Applikationen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
- Steuerspeisespannung: 24 V AC (50 Hz)
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltspiele
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276817 |
| Breite | 45 |
| EAN | 4015082768171 |
| EAN-13 | 4015082768171 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM12-10(24V50HZ) |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
