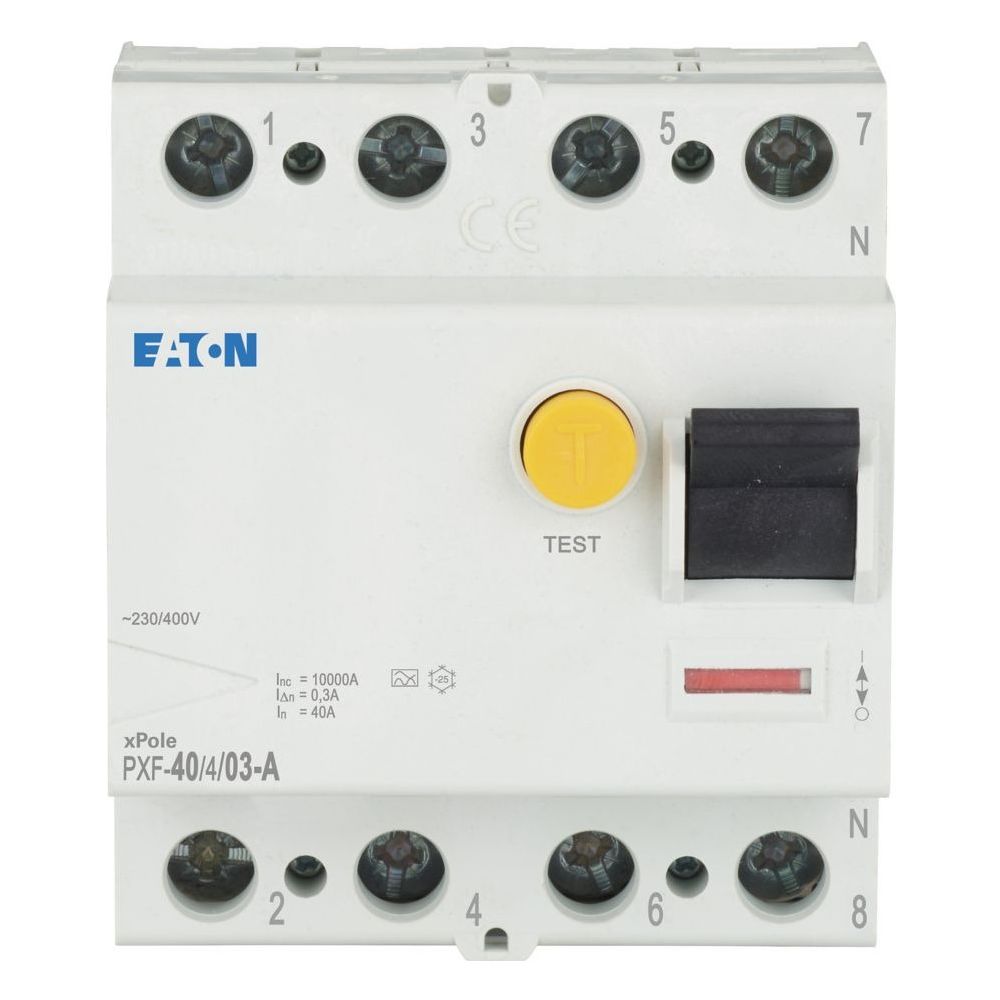

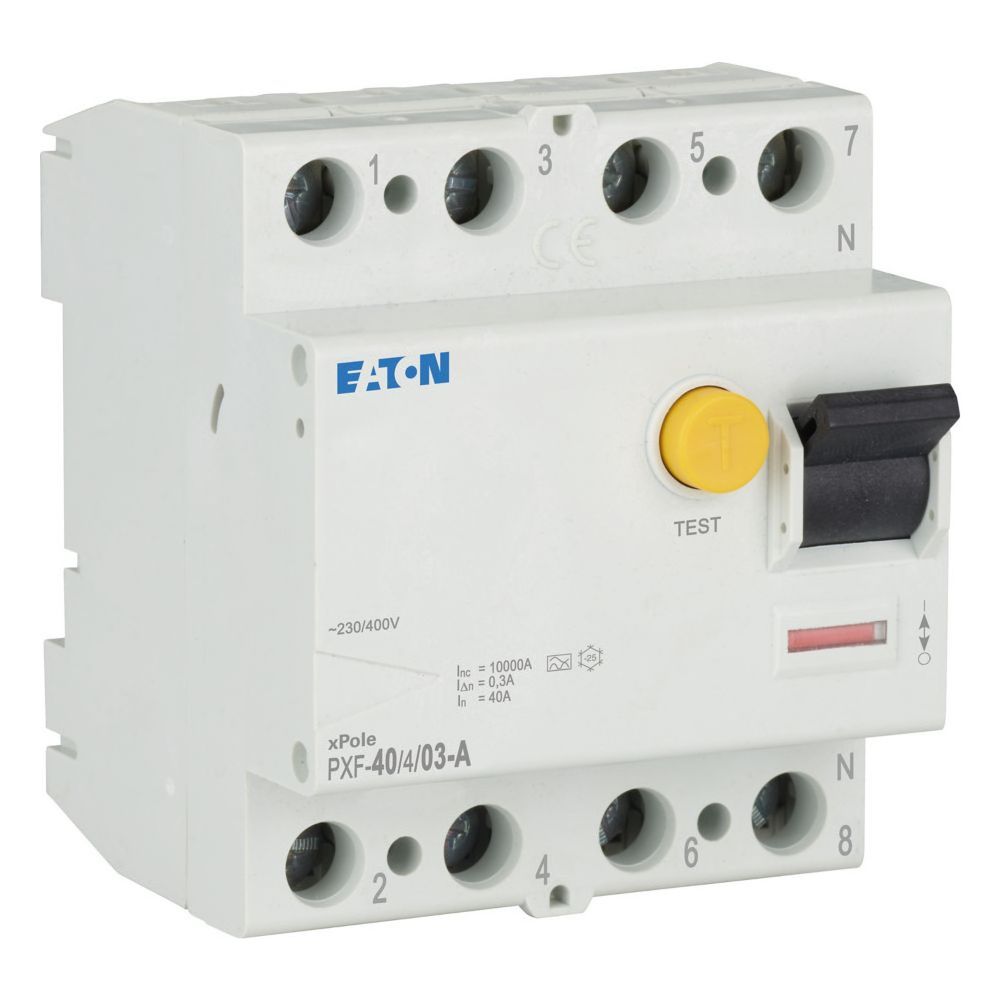

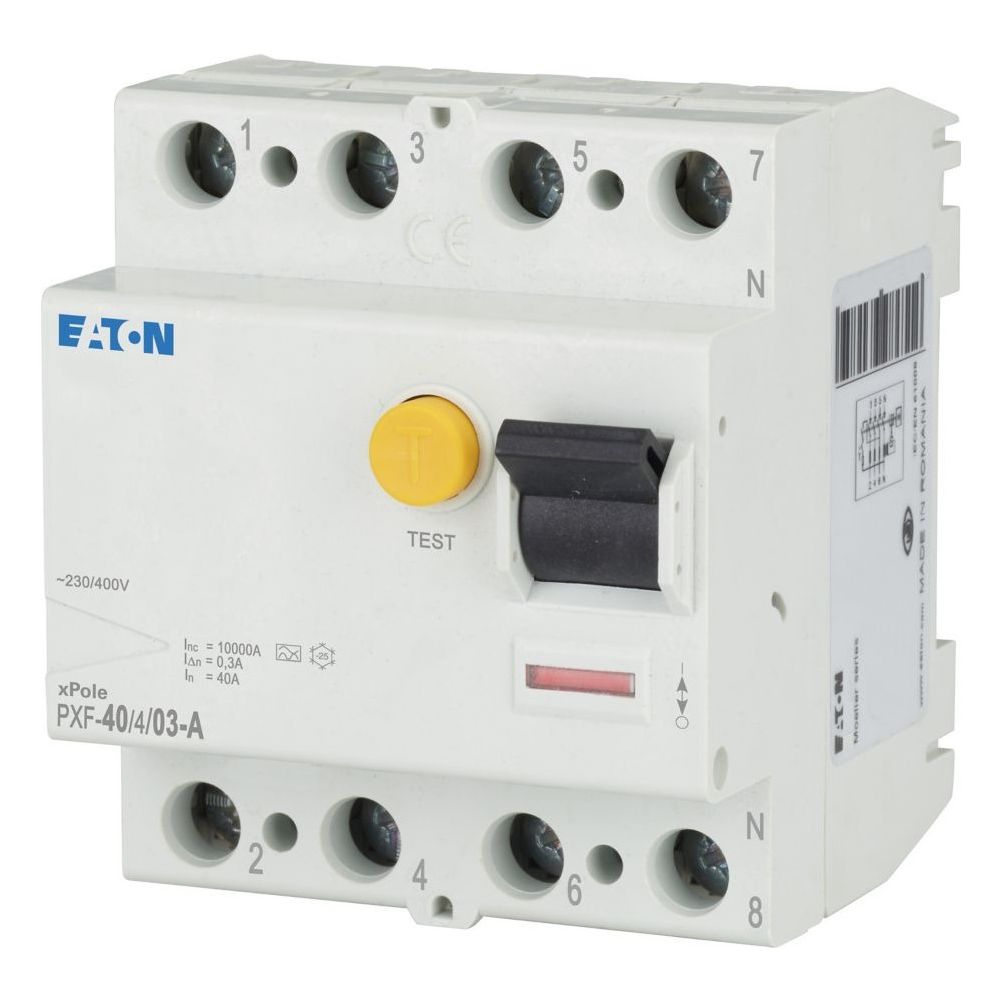

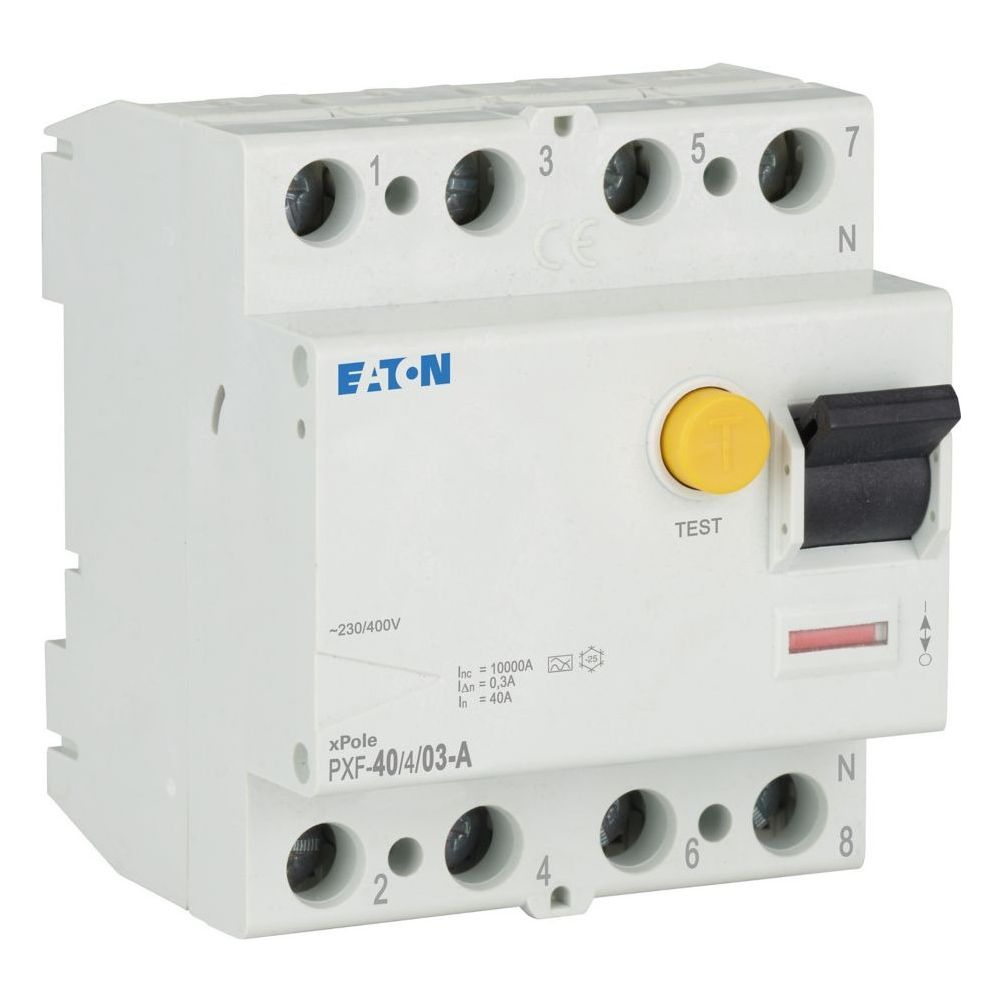

Eaton Fehlerstromschutzschalter xPole PXF-40/4/03-A, 40A, 300mA, 4-polig, Typ A, Grau
Der Fehlerstromschutzschalter aus der xPole-Serie von Eaton Moeller dient der Absicherung in Wohn- und Zweckbauten. Als 4-polige Ausführung vom Typ A ist das Gerät pulsstromsensitiv und bietet einen Bemessungsfehlerstrom von 300 mA bei einem Bemessungsstrom von 40 A. Die Montage erfolgt über eine DIN-Schiene.
Funktionsweise und Sicherheit
Der Schutzschalter ist für eine Bemessungsspannung von 400 V ausgelegt. Er weist eine bedingte Stoßstromfestigkeit von 250 A auf und ist für den Einsatz in Wechselstromnetzen bei einer Frequenz von 50 Hz konzipiert. Die Bauweise erfüllt die Anforderungen der Norm IEC/EN 61008 und bietet mit der Schutzart IP20 einen Berührungsschutz. Das Gerät ist für Umgebungstemperaturen von -25 °C bis 60 °C geeignet und weist eine mechanische Lebensdauer von 20.000 Schaltvorgängen auf.
Installation und Erweiterbarkeit
Die Installation auf der DIN-Schiene wird durch eine Schnellbefestigung unterstützt. Das Gerät beansprucht eine Breite von 4 Teilungseinheiten (70 mm). Für Anforderungen im Schaltanlagenbau ist das System modular erweiterbar, beispielsweise durch die nachträgliche Montage von Auslösesignalkontakten oder Fernsteuereinrichtungen. Die Anschlussklemmen sind für eindrähtige Leiter von 1,5 bis 35 mm² sowie mehrdrähtige Leiter von 1,5 bis 16 mm² ausgelegt.
Dieser Fehlerstromschutzschalter bietet durch seine Auslösecharakteristik einen Sicherheitsstandard in elektrischen Anlagen. Mit einer Bemessungskurzschlussfestigkeit von 10 kA und einer elektrischen Lebensdauer von 4.000 Schaltvorgängen stellt das Modell PXF-40/4/03-A eine Lösung für kommerzielle und private Anwendungen dar. Die kompakte Bauform und die einfache Montage auf der DIN-Schiene ermöglichen eine Integration in bestehende Verteilersysteme.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 300 mA
- Polzahl: 4-polig
- Ableitstromtyp: A
- Bemessungsspannung: 400 V
- Bemessungskurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 0,25 kA
- Montageart: DIN-Schiene
- Breite: 4 TE (70 mm)
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Ableitstromtyp | A |
| Artikelnummer | EATON-236778 |
| Ausschaltzeit | unverzögert |
| Bemessungsfrequenz | 50 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 40 |
| Betriebsspannung | 230 V AC / 400 V AC |
| EAN | 4015082367787 |
| EAN-13 | 4015082367787 |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Empfindlichkeitstyp | Pulsstromempfindlich |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom | 0,3 |
| Fehlerstrom-Typ | A |
| Fehlerstromwert | 300 |
| Frequenz | 50 |
| Gerätebreite | 70 |
| Gerätehöhe | 80 |
| Gerätetiefe | 76 |
| Gewicht | 0,342 kg |
| LSA-Plus/Schraub | Nein |
| Modellcode | PXF-40 / 4 / 03- |
| Montageart | DIN-Schiene |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 76 |
| Produktbreite | 70 |
| Produktgewicht | 0,318 |
| Produkthöhe | 80 |
| Rahmen | 45 |
| RAL-Nummer | 7035 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Strom | 40 |
| Stromstärkewert | 40 |
| TE | 4 |
| Verschmutzungsgrad | 2 |
| Zertifikat(e) | IEC / EN 61008 |
| WEEE-Nr. | 92318050 |
