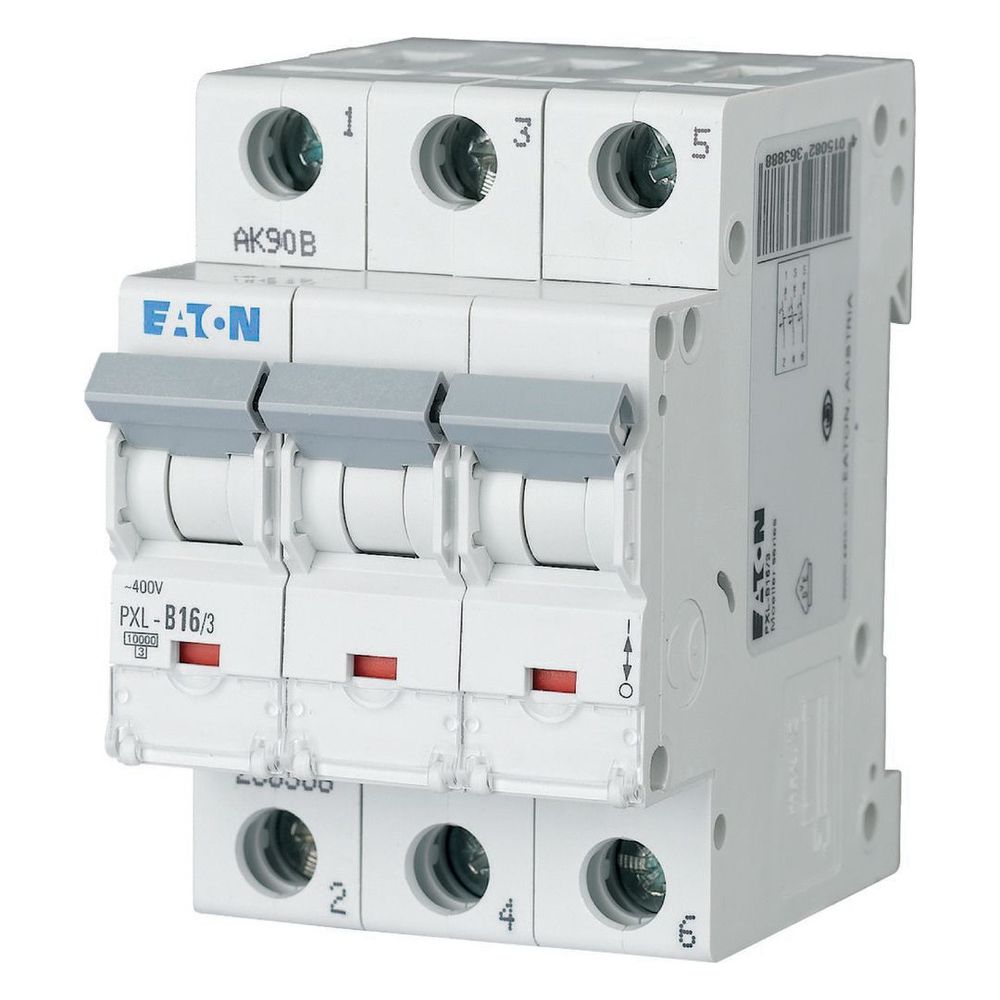

Eaton Leitungsschutzschalter xPole PXL-B16/3, 16A, 3-polig, 10kA, 400V
Der 3-polige Leitungsschutzschalter aus der xPole-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in Wohn- und Zweckbauten. Mit der Auslösecharakteristik B und einem Bemessungsstrom von 16 A bietet das Reiheneinbaugerät ein Bemessungsschaltvermögen von 10 kA gemäß IEC/EN 60898-1. Das für Wechselstrom ausgelegte Schaltgerät ermöglicht die Erweiterung durch optionale Zusatzeinrichtungen.
Einsatz und Funktionalität
Das Gerät schützt elektrische Anlagen effektiv vor Überlast und Kurzschluss. Die Montage erfolgt auf einer Tragschiene, wobei das kompakte Design eine Breite von drei Teilungseinheiten beansprucht. Durch die Energiebegrenzungsklasse 3 wird eine hohe Selektivität zu vorgeschalteten Schutzeinrichtungen erreicht, was die Betriebssicherheit der Elektroinstallation unterstützt.
Technische Details und Montage
Der Leitungsschutzschalter ist für eine Bemessungsspannung von 400 V bei einer Frequenz von 50 bis 60 Hz ausgelegt. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz. Bei der Installation ist zu beachten, dass die Strombelastbarkeit bei Umgebungstemperaturen über 55 °C linear um 0,5 Prozent pro Grad Celsius reduziert wird, wobei die maximale Betriebstemperatur bei 75 °C liegt. Die Verlustleistung des Betriebsmittels beträgt 7,2 W.
Dieser Leitungsschutzschalter überzeugt durch seine hohe Schaltleistung von 10 kA und die bewährte B-Charakteristik, die eine präzise Auslösung bei Überstrom sicherstellt. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 16 A ist das 3-polige Modell für anspruchsvolle elektrische Installationen geeignet. Die robuste Ausführung und die Kompatibilität mit gängigen Zusatzeinrichtungen machen es zu einer flexiblen Lösung für moderne Schaltanlagen.
Technische Daten
- Bemessungsstrom: 16 A
- Polzahl: 3
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Bemessungsspannung: 400 V
- Frequenz: 50 - 60 Hz
- Breite in Teilungseinheiten: 3
- Schutzart: IP20
- Verlustleistung: 7,2 W
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-236388 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 16 |
| EAN | 4015082363888 |
| EAN-13 | 4015082363888 |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Explosionsgeschützt | Nein |
| Frequenz | 50 - 60 |
| Gewicht | 0,332 kg |
| Modellcode | PXL-B16 / 3 |
| Polzahl | 3-polig |
| Polzahl (gesamt) | 3 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 52,5 |
| Produktgewicht | 0,314 |
| Produkthöhe | 75 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 16 |
| TE | 3 |
| Unterputzmontage | Nein |
| Verlustleistung | 7,2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
