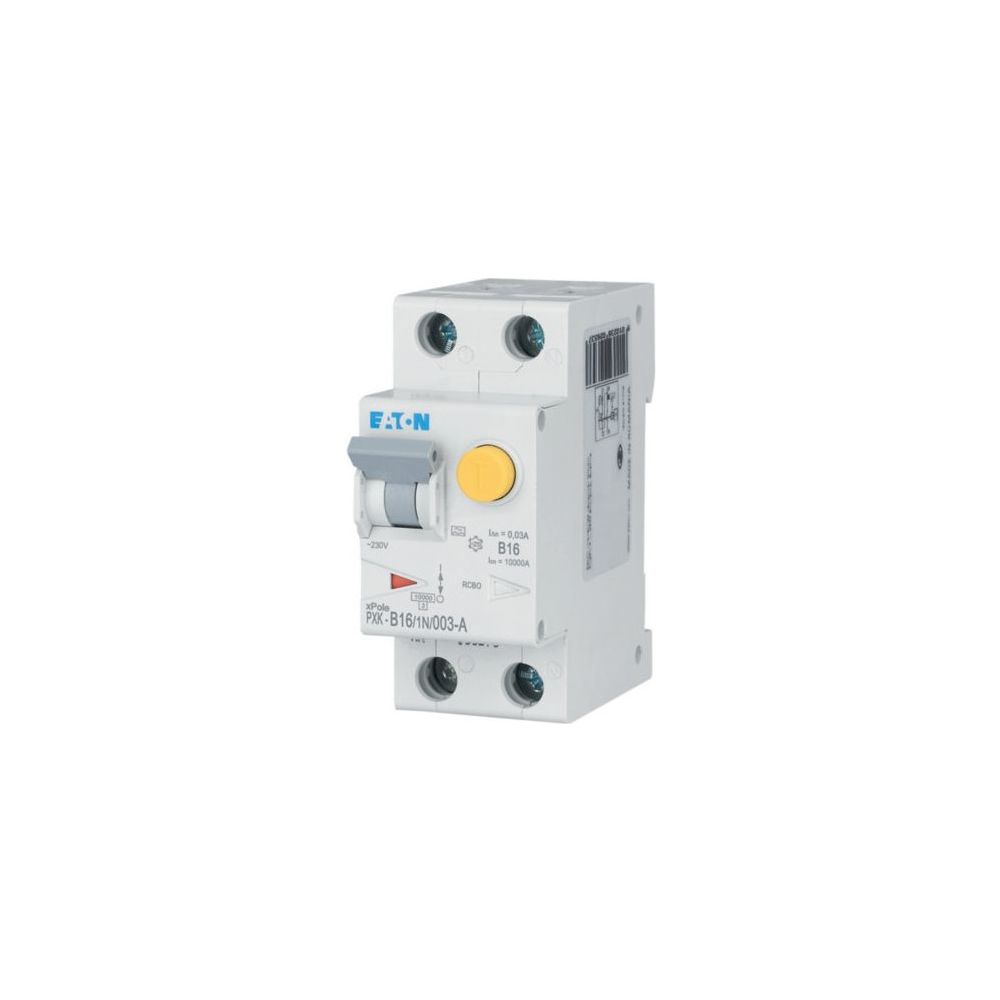

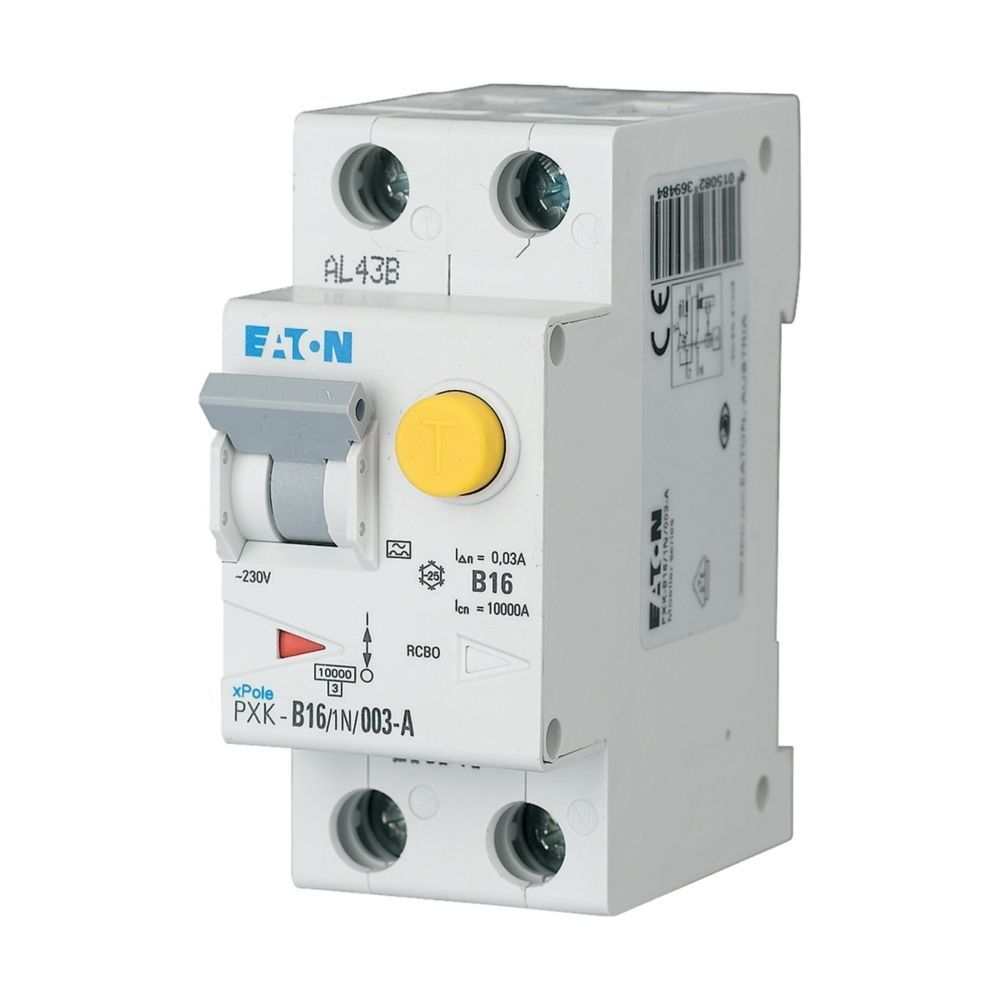

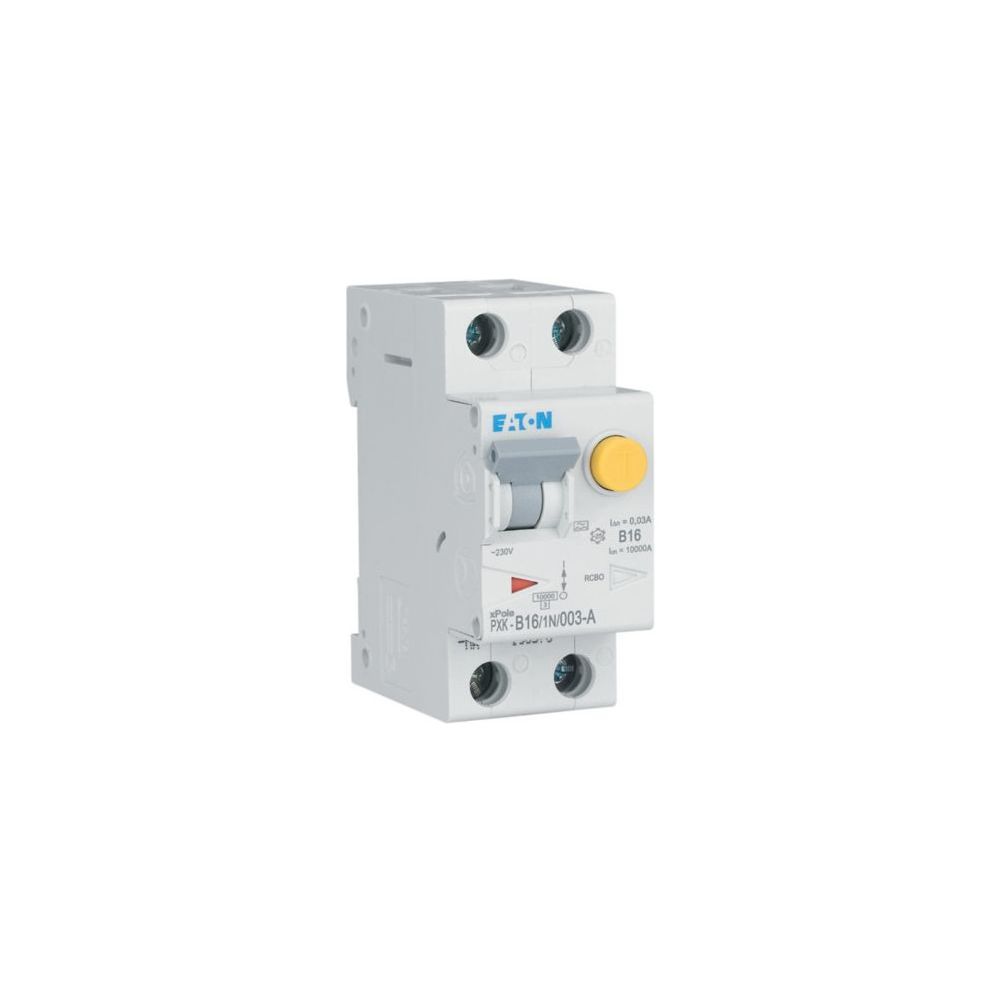

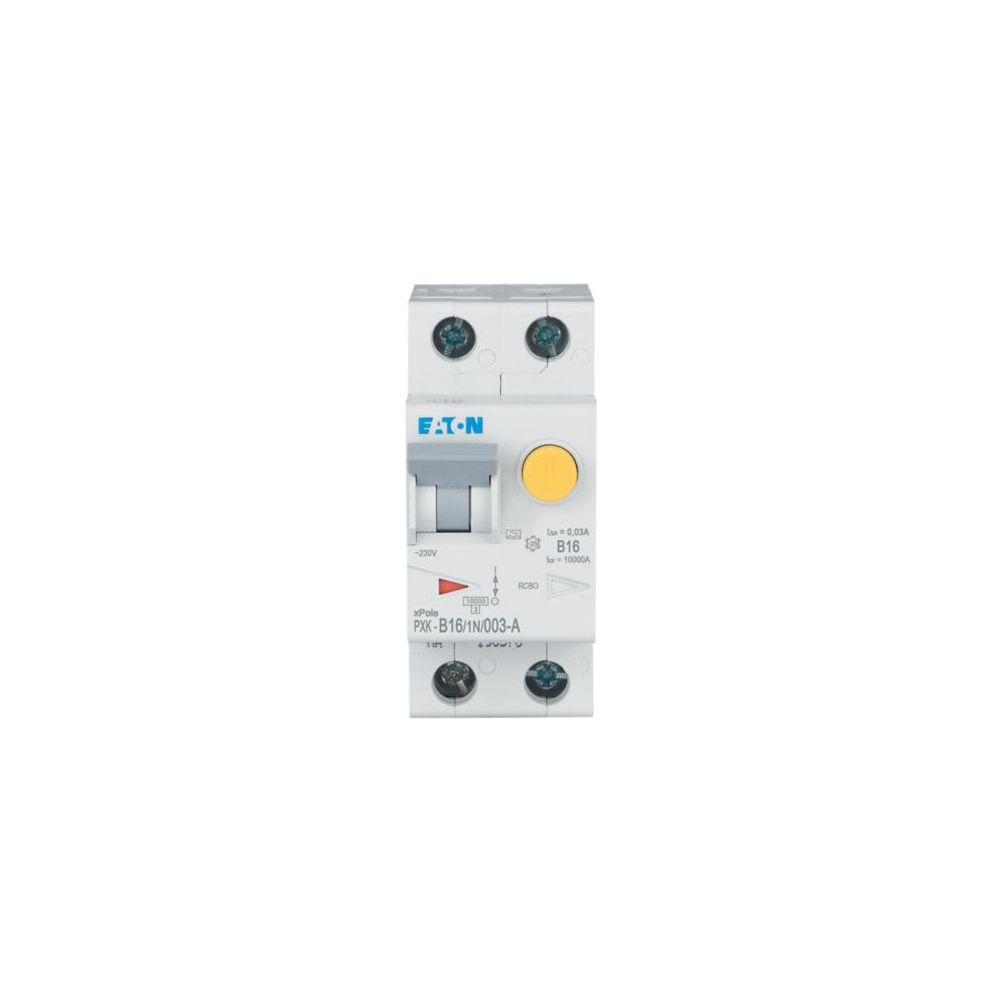

Eaton FI/LS-Kombischalter xPole PXK-B16/1N/003-A, 16A, 30mA, 1+N-polig, 75x35x80mm

Der FI/LS-Schalter aus der Eaton Moeller xPole Serie kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Diese RCBO-Einheit schützt elektrische Stromkreise vor Überlast, Kurzschluss und gefährlichen Fehlerströmen in Wohn- sowie Gewerbeanwendungen. Die Montage erfolgt effizient auf einer DIN-Schiene.

Funktionsweise und Sicherheit

Die Kombination aus Leitungsschutzschalter und Fehlerstromschutzschalter bietet eine platzsparende Lösung für die Absicherung von Endstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einer Fehlerstrom-Empfindlichkeit vom Typ A erfolgt eine präzise Abschaltung bei Störungen. Der mitschaltende Neutralleiter und die echte Kontaktstellungsanzeige erhöhen die Betriebssicherheit und ermöglichen eine klare visuelle Kontrolle des Schaltzustands. Die Klemmen sind mit einem Hintersteckerschutz ausgestattet.

Flexibilität bei der Installation

Das Gerät ist für den Einbau in den oberen Anschlussraum von Zählerfeldern zugelassen und erlaubt den Ausbau aus einem bestehenden Verschienungsverband. Durch die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten lässt sich der Kombischalter platzsparend in Verteilungen integrieren. Ein optionaler Hilfsschalter kann bei Bedarf aufgeschnappt werden, um die Funktionalität der Anlage zu erweitern.

Technische Daten

• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Bemessungsspannung: 240 V
• Bemessungsschaltvermögen: 10 kA
• Auslösecharakteristik: B
• Fehlerstrom-Typ: A
• Polzahl: 2 (1p + N)
• Montageart: DIN-Schiene
• Breite: 2 TE
• Schutzart: IP20

Dieser FI/LS-Schalter bietet eine robuste Absicherung für elektrische Installationen durch die Kombination von 16 A Bemessungsstrom und 30 mA Fehlerstrom-Empfindlichkeit. Dank des hohen Schaltvermögens von 10 kA und der unverzögerten Abschaltcharakteristik eignet sich das Modell für den Schutz von Stromkreisen in anspruchsvollen Umgebungen.
