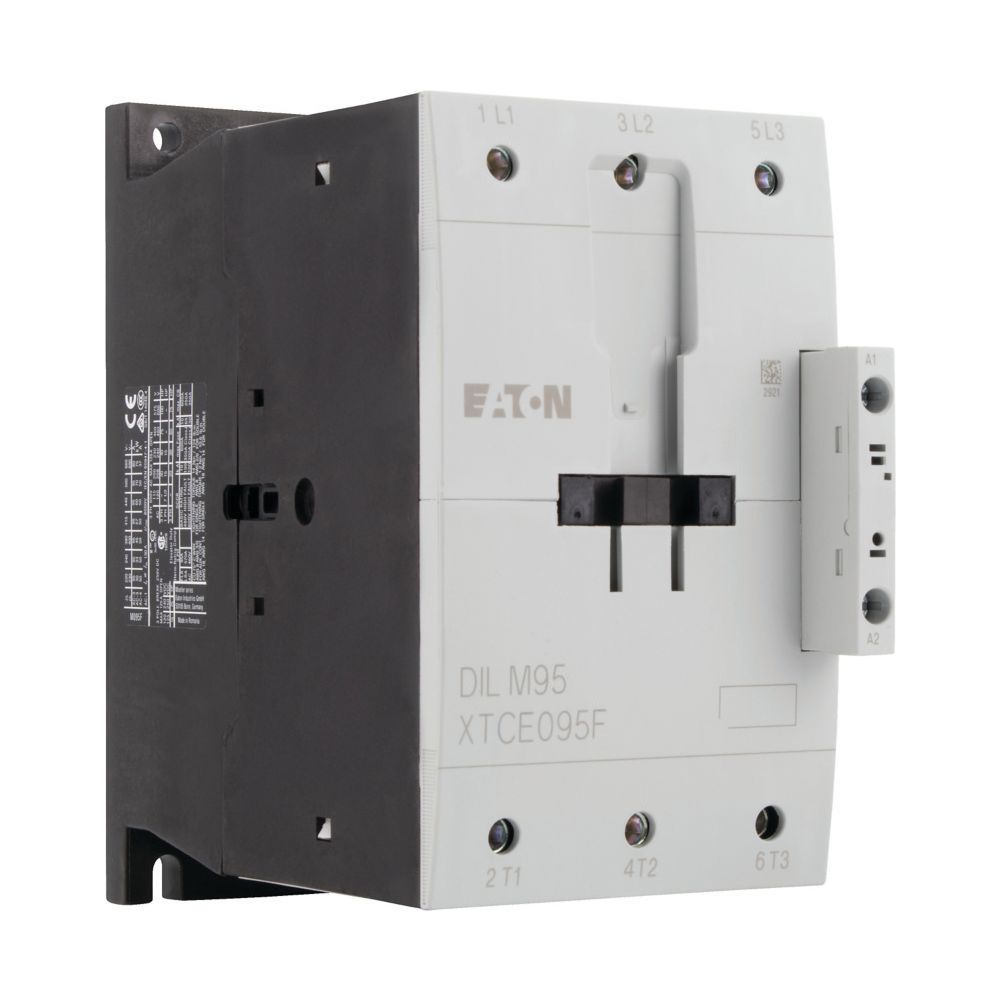

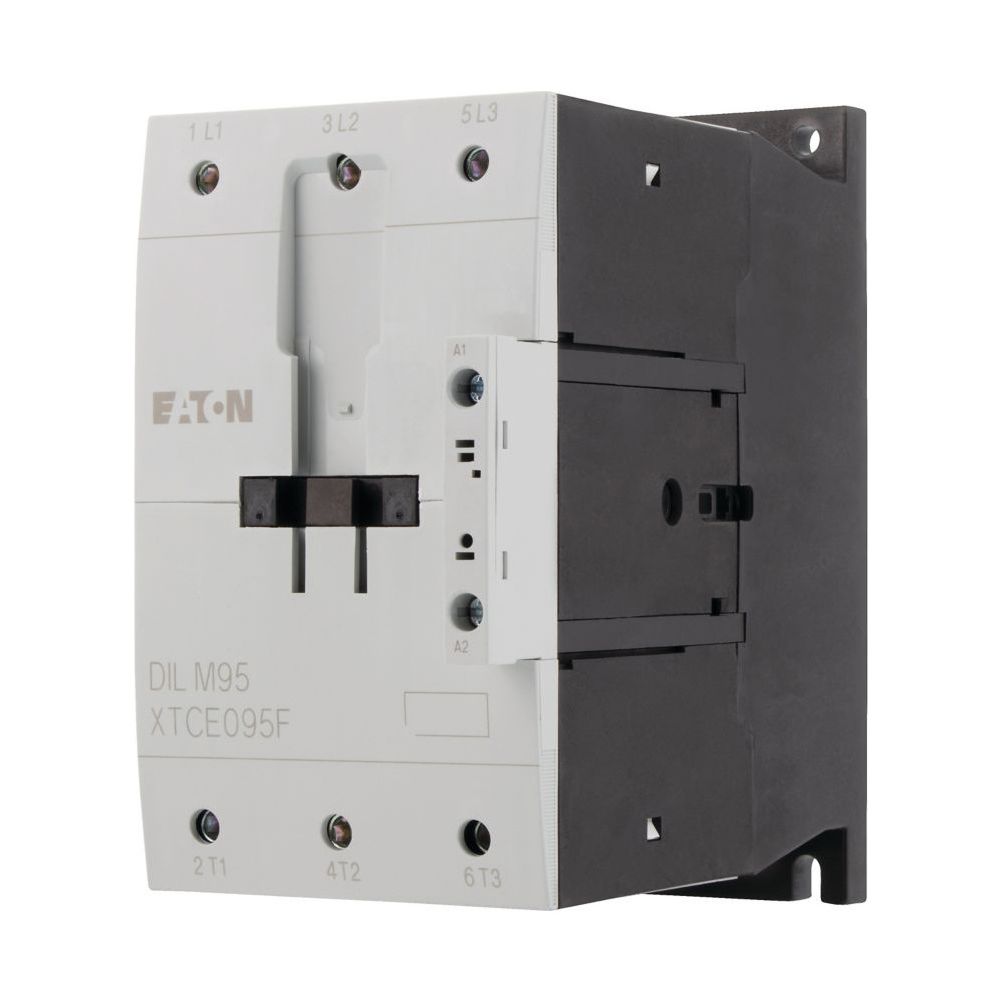

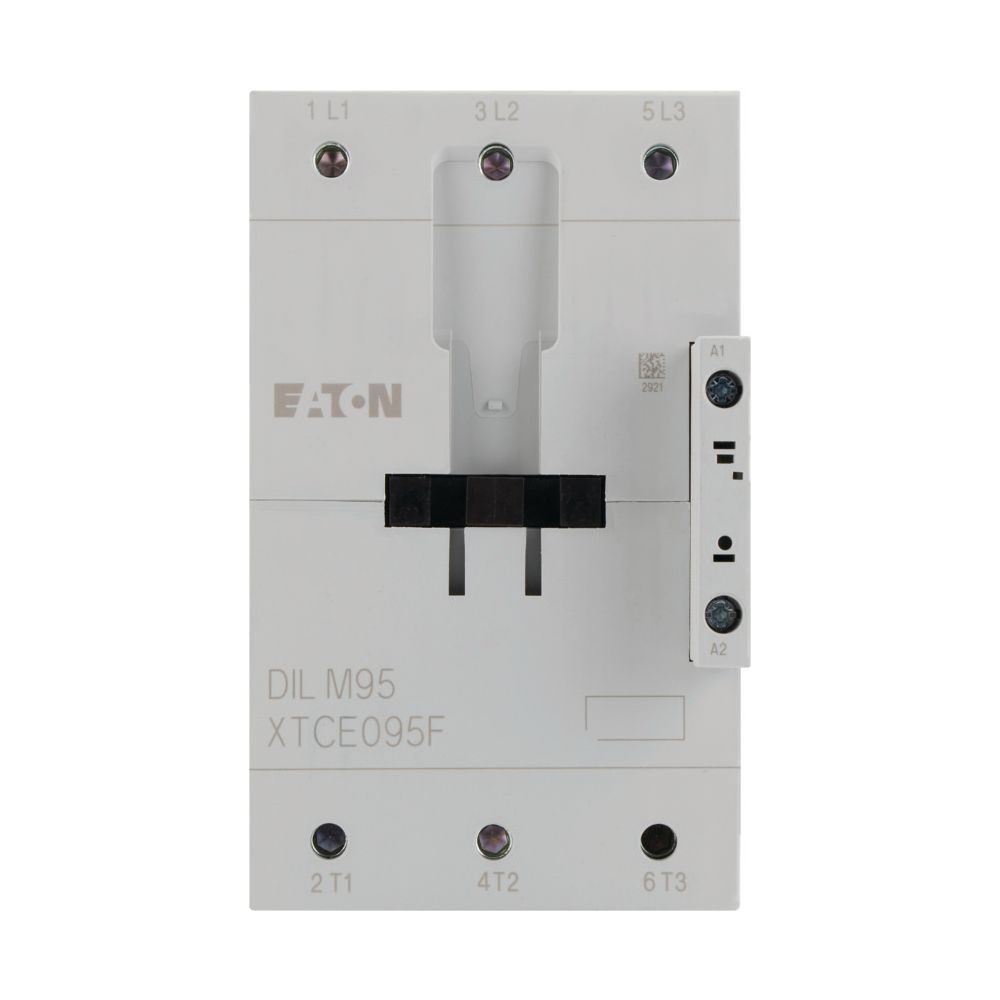

Eaton Leistungsschütz DILM DILM95, 45kW 3-polig 230V 50Hz/240V 60Hz, 90x170x160mm

Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen und ist für Motoren der Effizienzklasse IE3 ausgelegt. Die Betätigung erfolgt über Wechselstrom mit einer Steuerspannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 für Käfigläufermotoren. Zudem ist der Einsatz für AC-4-Anwendungen wie Reversieren, Tippen oder Einstecken möglich. Die Konstruktion in der Rahmengröße FS4 ermöglicht eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Die Anschlusstechnik basiert auf Schraubklemmen, die eine sichere Kontaktierung der Hauptstrombahnen ermöglichen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (400 V): 45 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 95 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 50 A
• Steuerspannung: 230 V (50 Hz) / 240 V (60 Hz)
• Anschlussart: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
• Schutzart: IP00
• Abmessungen (B x H x T): 90 mm x 170 mm x 160 mm
• Gewicht: 2,18 kg

Durch die Kombination aus hoher Schaltleistung und kompakter Bauweise bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Mit einem Bemessungsbetriebsstrom von 95 A bei AC-3 und der Eignung für IE3-Motoren unterstützt das Gerät eine zuverlässige Anlagenkonfiguration. Die robuste Ausführung und die Montage mittels Schraubanschlüssen machen es zu einer bewährten Komponente für den professionellen Schaltanlagenbau.
