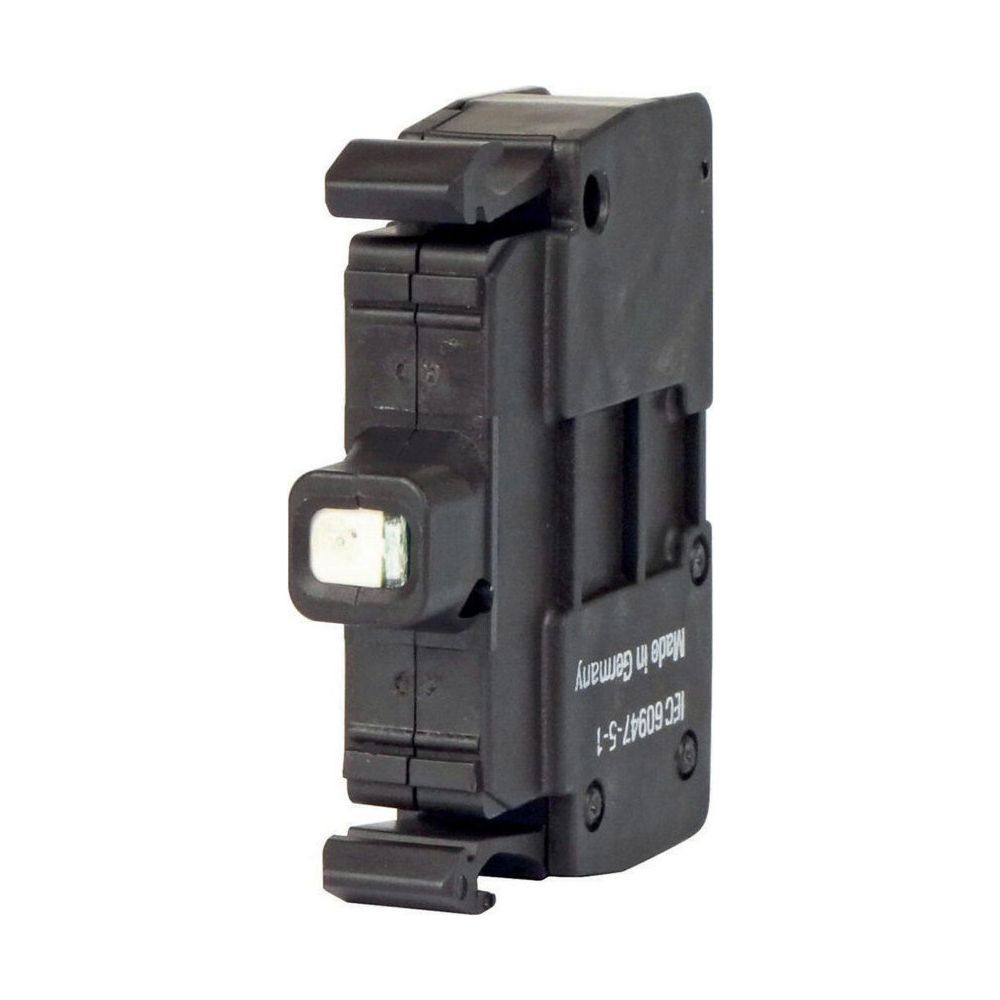

Eaton LED-Element M22 M22-CLED230-R, Frontbefestigung, Federzuganschluss, Rot

Das LED-Element der Eaton Moeller Serie M22 dient als Signaleinheit für industrielle Steuerungsanwendungen. Es ist für die Frontbefestigung konzipiert und ermöglicht eine einfache Installation mittels Federzuganschluss.

Funktionsweise und Montage

Das Leuchtelement ist für den Betrieb mit Wechselstrom ausgelegt und deckt einen Bemessungsbetriebsspannungsbereich von 85 bis 264 V AC bei 50 oder 60 Hz ab. Die Anbindung erfolgt über eine Federzugklemme, die eine stabile Kontaktierung ermöglicht. Dank der flexiblen Einbaulage lässt sich das Bauteil vielseitig in Schaltanlagen integrieren. Die Schutzart IP20 bietet einen grundlegenden Schutz.

Technische Details

Das Element verfügt über eine integrierte Leuchtdiode in der Farbe Rot, die eine klare optische Signalisierung ermöglicht. Mit einer maximalen Leistungsaufnahme von 0,33 W arbeitet das Gerät energieeffizient. Die Konstruktion entspricht der Norm IEC 60947-5-1 und ist auf eine elektrische Lebensdauer von 100.000 Stunden bei 25 °C ausgelegt.

Technische Daten

• Leuchtmittel: LED
• Lichtfarbe: Rot
• Bemessungsbetriebsspannung: 85 - 264 V AC
• Leistungsaufnahme: 0,33 W
• Anschlussart: Federzuganschluss
• Befestigungsart: Frontbefestigung
• Schutzart: IP20
• Einbaulage: Beliebig
• Produktbreite: 10 mm
• Produkthöhe: 39 mm

Dieses LED-Element bietet eine langlebige Lösung für die visuelle Statusanzeige in Schaltschränken und Bedienpanels. Durch die Kombination aus einem weiten Spannungsbereich von 85 bis 264 V AC und der effizienten Leistungsaufnahme von 0,33 W eignet es sich für anspruchsvolle Umgebungen. Die einfache Frontbefestigung und der zuverlässige Federzuganschluss erleichtern die Montage und sorgen für eine stabile Verbindung.
