Beschreibung

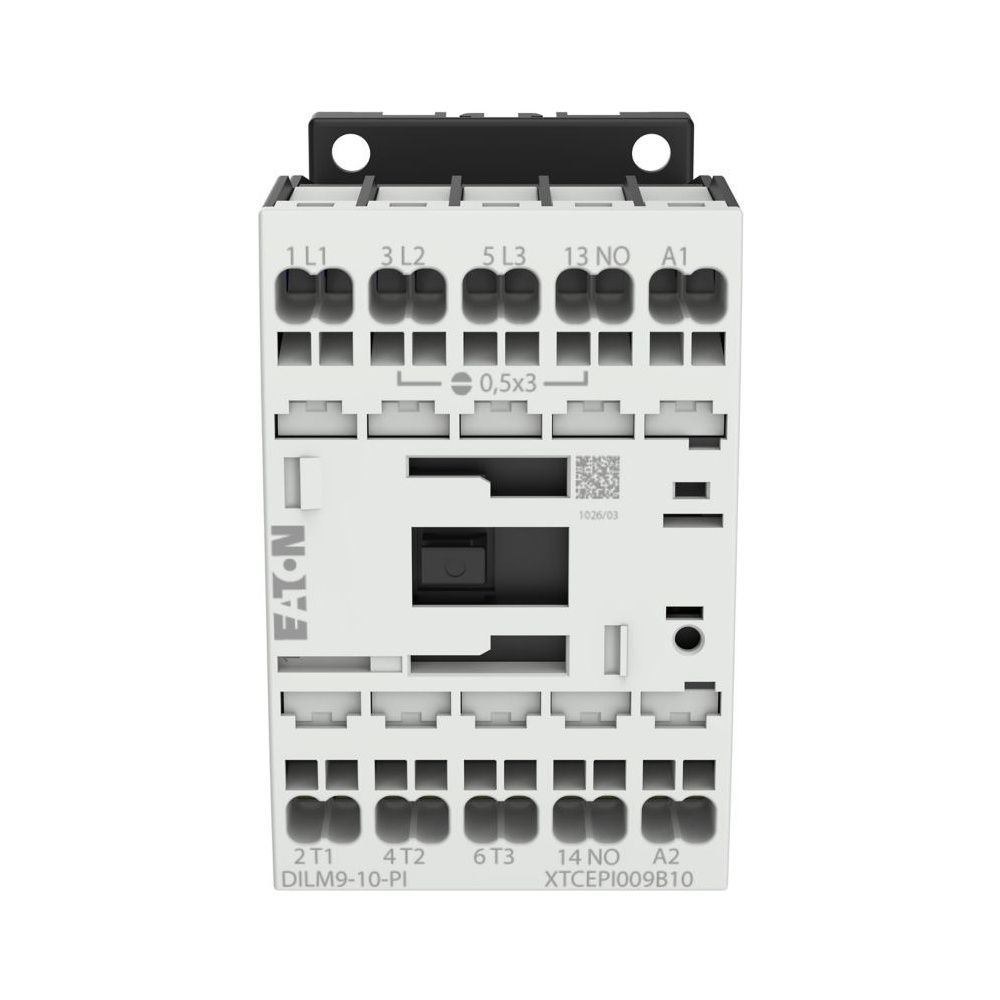

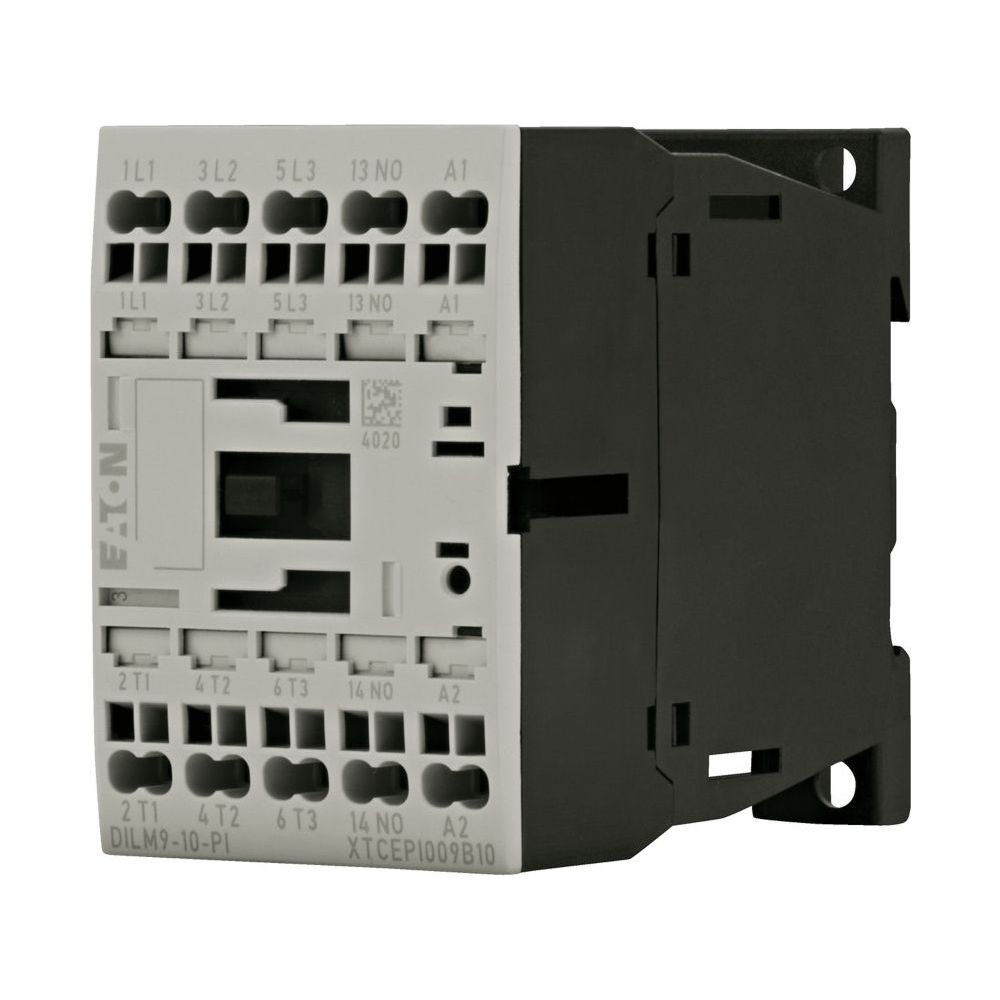

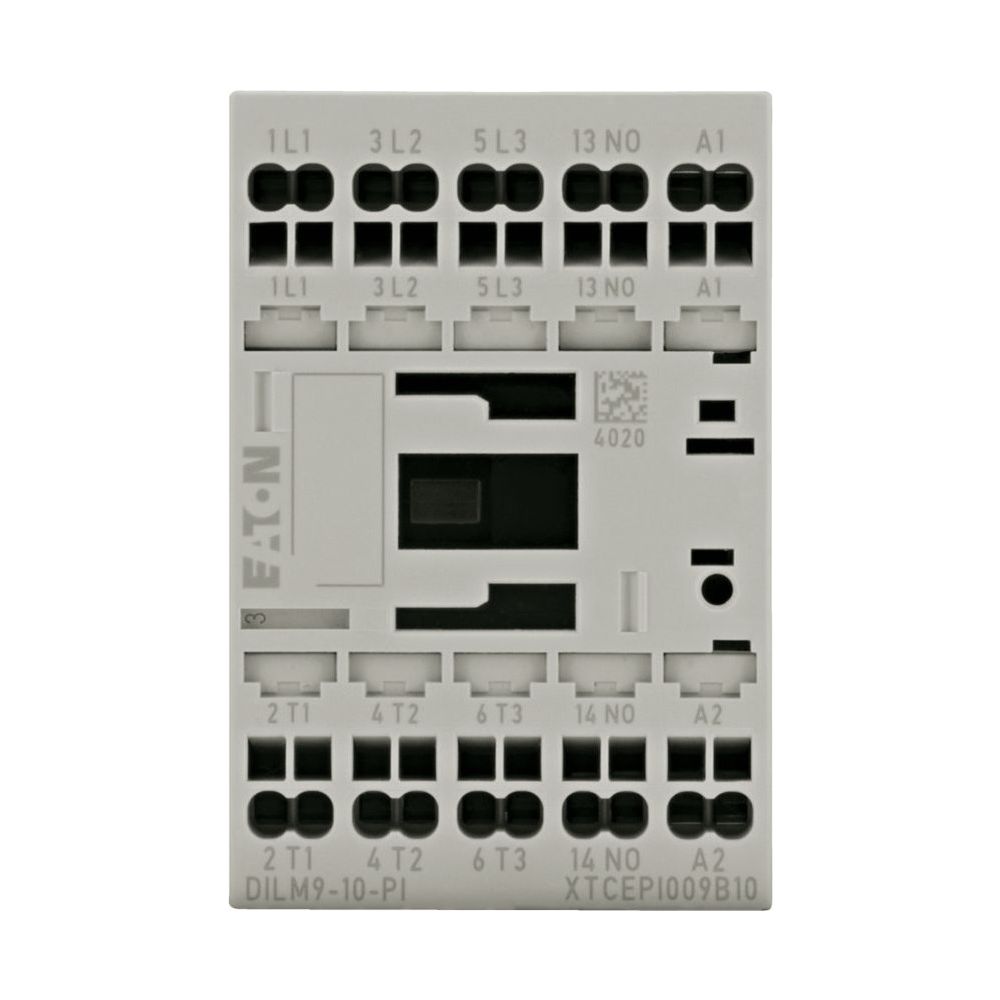

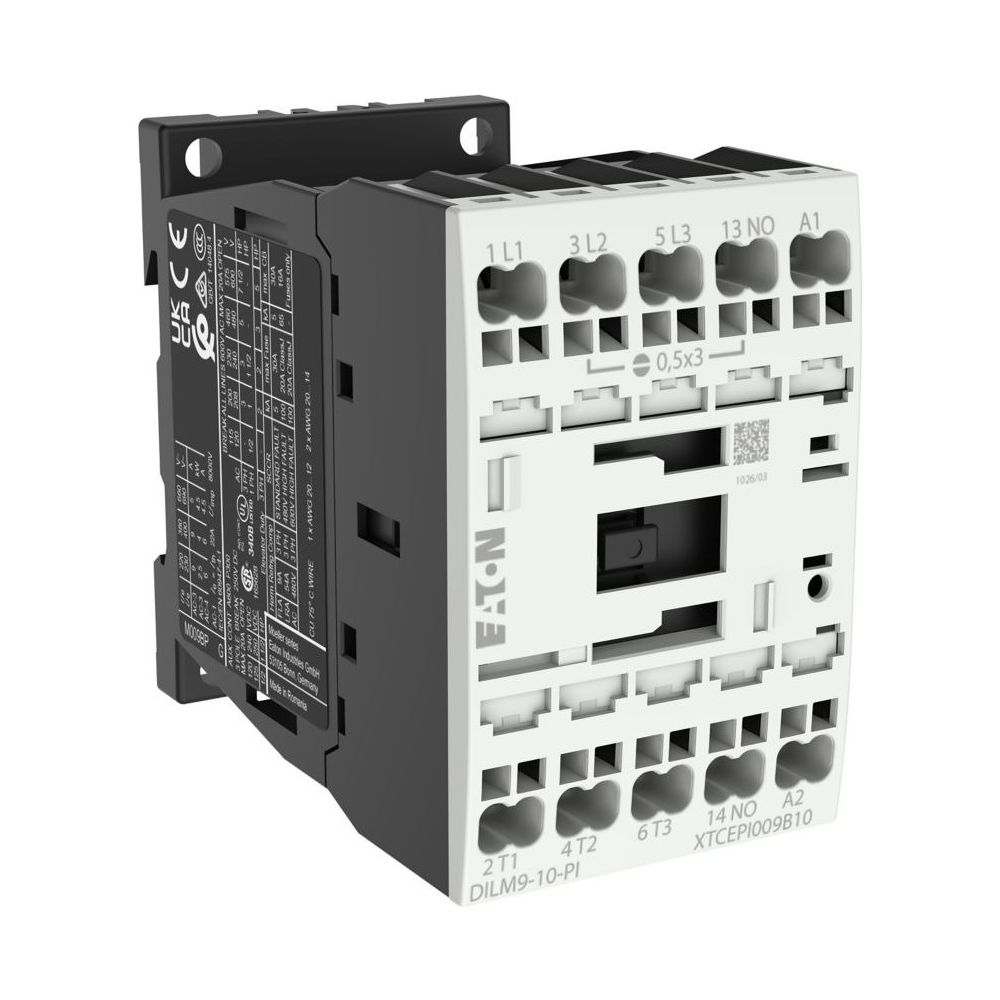

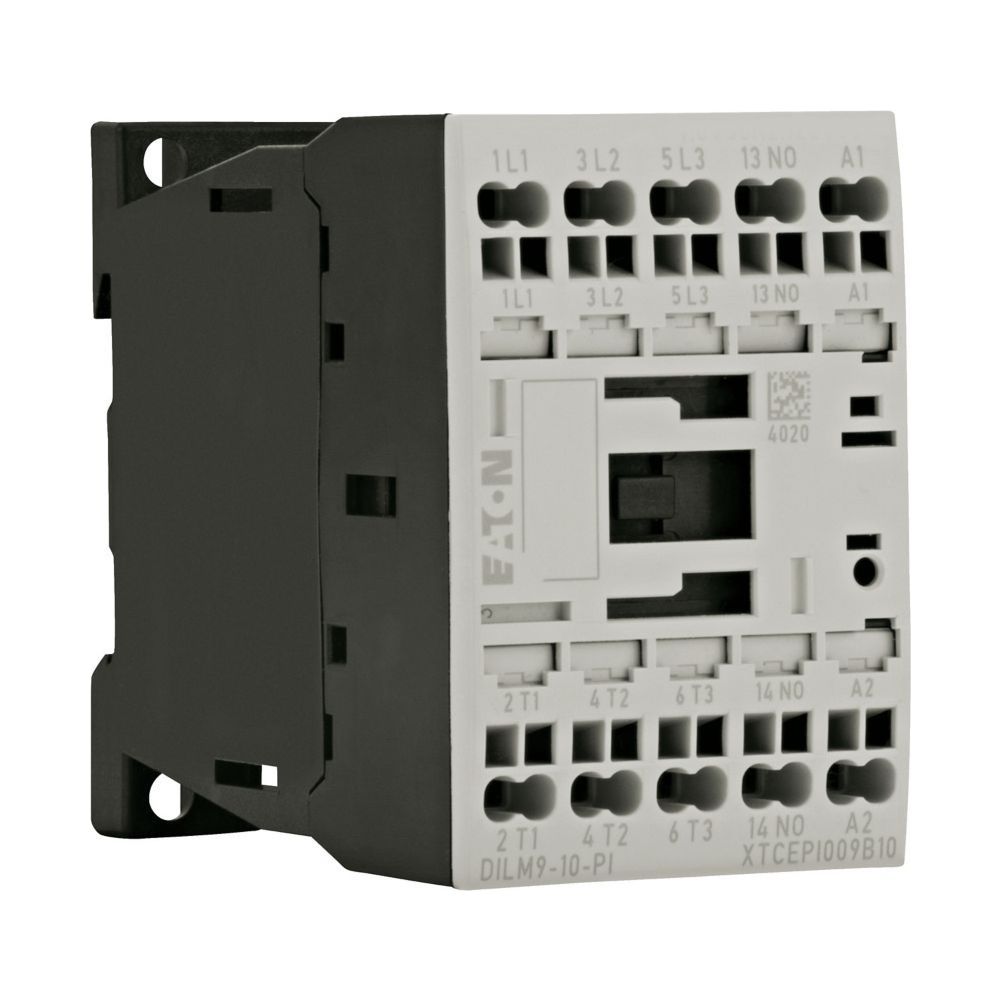

Eaton Leistungsschütz DILM DILM9-10-PI, 3-polig 4kW 230V/240V, 68x45x75mm
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die integrierten Push-in-Klemmen ermöglichen eine effiziente Installation.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies umfasst Funktionen wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Durch die Wechselstrombetätigung ist das Modul für den industriellen Einsatz optimiert und bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 2,5 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 6 A
- Steuerspeisespannung (AC 50 Hz): 230 V
- Steuerspeisespannung (AC 60 Hz): 240 V
- Schutzart: IP20
- Abmessungen (B x H x T): 45 x 68 x 75 mm
Dieses Leistungsschütz überzeugt durch seine kompakte Bauform und die Anschlusstechnik, die den Montageaufwand reduziert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und der Eignung für IE3-Motoren stellt es eine leistungsfähige Lösung für moderne Schaltanlagen dar. Die robuste Auslegung für AC-3 und AC-4 Anwendungen gewährleistet eine hohe Betriebssicherheit in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-199229 |
| Breite | 45 |
| EAN | 4015081973132 |
| EAN-13 | 4015081973132 |
| Einschaltdauer | 100 |
| Gewicht | 0,238 kg |
| Höhe | 68 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 2,5 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,225 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
