Beschreibung

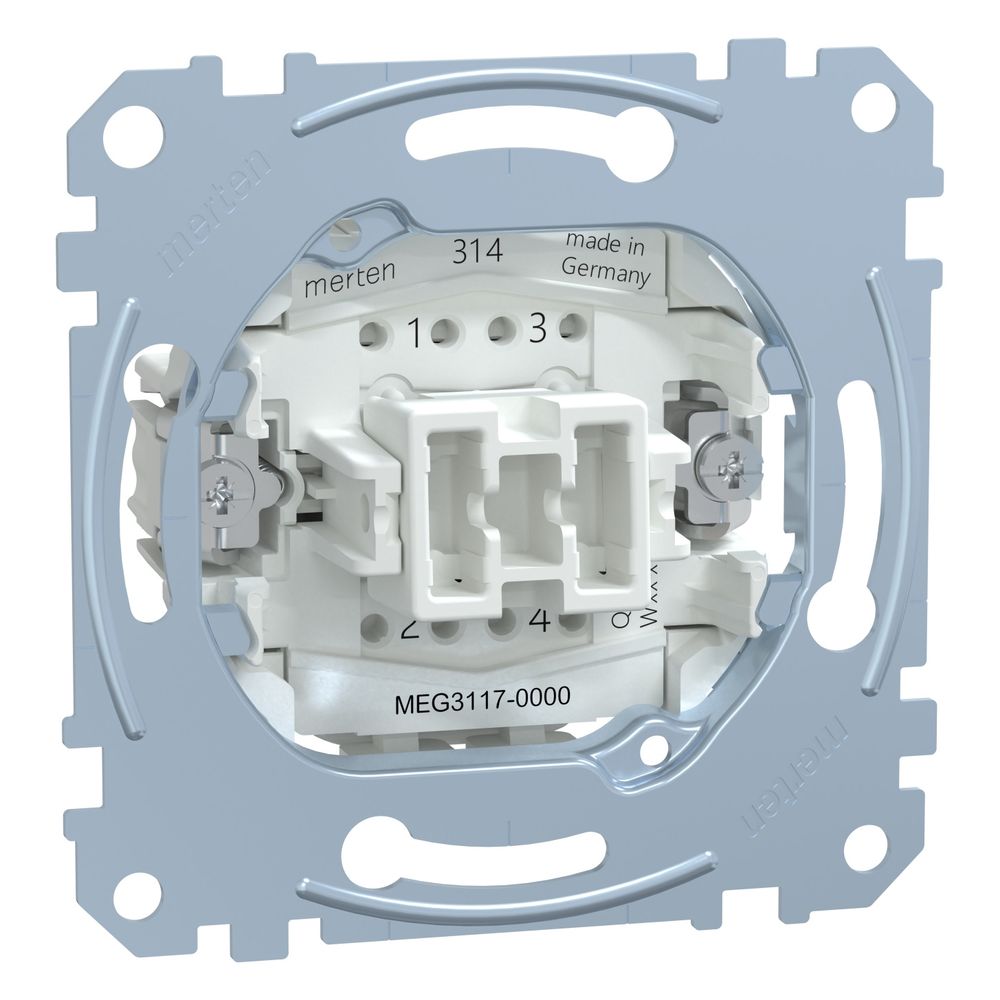

Merten Kreuzschalter MEG3117-0000, 10 AX 250V, Unterputz, Steckklemmen
Dieser 1-polige Kreuzschalter-Einsatz dient als Basiselement für die Unterputz-Installation in der Elektro-Hausinstallation. Das elektromechanische Gerät ist für eine Nennspannung von 250 V sowie einen Bemessungsstrom von 10 AX ausgelegt und ermöglicht eine flexible Lichtsteuerung. Durch die QuickFlex-Technologie lässt sich das System effizient montieren und bei Bedarf mit entsprechenden Beleuchtungsmodulen erweitern.
Montage und Funktionalität
Der Einsatz ist für die Unterputz-Montage konzipiert und bietet durch die Kombination aus Krallen- und Schraubbefestigung eine hohe Flexibilität bei der Installation in Gerätedosen. Ein hochglanzverzinkter, zur Kralle isolierter Tragring sorgt für Stabilität. Die integrierten Steckklemmen ermöglichen einen schnellen Anschluss der Leiter. Ein besonderer Vorteil ist die Zugänglichkeit der frontseitigen Mess- und Prüfkontakte sowie die Möglichkeit, QuickFlex-Beleuchtungsmodule ohne eine Demontage des Schalters nachzurüsten.
Kompatibilität und Design
Das Basiselement ist als 1-poliger Kreuzschalter ausgeführt und lässt sich mit Wippen aus dem System M komplettieren. Dies erlaubt eine individuelle Anpassung an das gewünschte Schalterdesign. Das halogenfreie Material und die robuste Bauweise gewährleisten eine zuverlässige Funktion in Innenräumen mit der Schutzart IP20. Die versenkten Krallen mit Rückstellfeder erleichtern zudem den Einbau in die Unterputzdose.
Dieser Kreuzschalter-Einsatz überzeugt durch seine einfache Handhabung und die durchdachte QuickFlex-Technik, die eine schnelle Montage sowie eine spätere Erweiterung ermöglicht. Mit einer Nennspannung von 250 V und einem Schaltstrom von 10 AX ist das Gerät für anspruchsvolle Beleuchtungsanwendungen ausgelegt. Die Kombination aus solider Krallen- und Schraubbefestigung sowie der Kompatibilität mit dem System M macht diesen Einsatz zu einer flexiblen Lösung für die Elektroinstallation.
Technische Daten
- Schaltungsart: Kreuzschalter
- Nennspannung: 250 V
- Bemessungsstrom: 10 AX
- Montageart: Unterputz
- Anschlussart: Steckklemme
- Schutzart: IP20
- Einbautiefe: 28 mm
- Gerätebreite: 73 mm
- Gerätehöhe: 73 mm
- Halogenfrei: Ja
Technische Daten
| Hersteller | Merten |
| [Ue] Bemessungs-Betriebsspannung | 250 |
| Anschlussart | Steckklemme |
| Antibakterielle Behandlung | Nein |
| Anzahl der Betätigungswippen | 1 |
| Anzahl der Module (bei Modulbauweise) | 1 |
| Anzahl der Wippen | 1 |
| Artikelnummer | MERTEN-MEG3117-0000 |
| Baureihe | Merten |
| Bedienungsart | Wippe / Taste |
| Beleuchtung | optional |
| Bemessungsstrom | 10 AX |
| Betätigungswippen | 1 |
| Brillenflansch | sonstige |
| EAN-13 | 4042811144395 |
| Einbautiefe | 28 |
| Geeignet für Schutzart (IP) | IP20 |
| Gehäusevariante | Einbau |
| Geräteanwendung | Beleuchtung |
| Gerätebreite | 73 |
| Gerätehöhe | 73 |
| Gerätetiefe | 37 |
| Gewicht | 0,726 kg |
| Halogenfrei | Ja |
| Heizungsschalter | Nein |
| IFTTT-Unterstützung verfügbar | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Konform UK Building Regulations Part M | Nein |
| Min Tiefe der Gerätedose | 40 |
| Mit Montageplatte | Ja |
| Montageart | Unterputz |
| Nennspannung | 250 |
| Netzwerktyp | AC |
| Produkt- oder Komponententyp | Schalter |
| Rückmeldekontakt | Nein |
| Schalterfunktion | Kreuzschalter |
| Schaltstrom für Leuchtstofflampen | 10 AX |
| Schaltungsart | Kreuzschalter |
| Schutzart (IP) | IP20 |
| Stellglied | Wippe |
| Tastschalter | Nein |
| Textfeld/Beschriftungsfläche | Nein |
| Typ der Technologie | Elektromechanisch |
| Waschmaschinenschalter | Nein |
| Werkstoff | sonstige |
| Zusammenstellung | Basiselement |
| WEEE-Nr. | 33842582 |
