Beschreibung

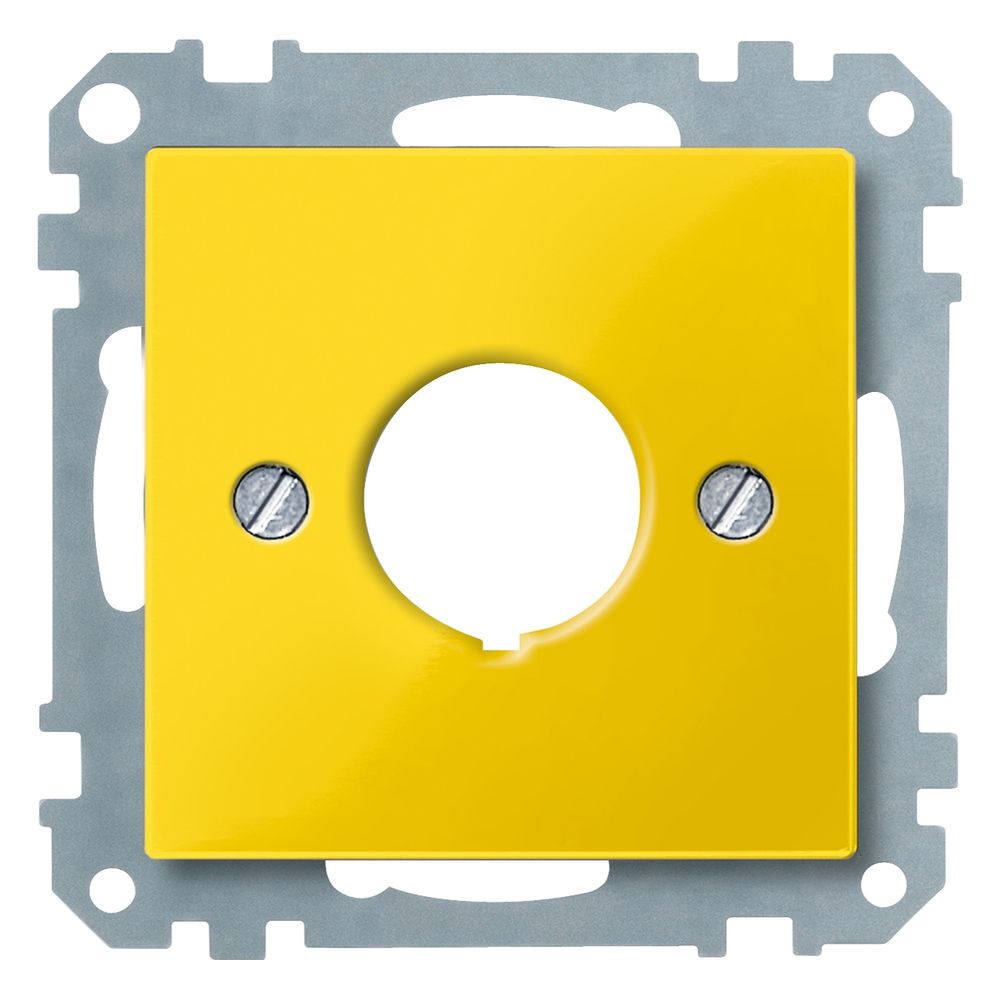

Merten Zentralplatte System M, 22,5mm Einlochbefestigung, Thermoplast, Gelb, 393803
Diese Zentralplatte aus der Serie System M von Merten dient als Abdeckung für Not-Ausschalter. Die Komponente ist für die Unterputzmontage konzipiert und zeichnet sich durch ihre gelbe Farbgebung gemäß RAL 1003 aus.
Funktion und Montage
Die Zentralplatte ist für eine Einlochbefestigung mit einem Durchmesser von 22,5 mm ausgelegt und eignet sich für verschiedene Schalterfabrikate. Die Befestigung erfolgt mittels Schrauben, wobei das Bauteil ohne Krallen ausgeführt ist. Die Oberfläche ist glänzend gestaltet und besteht aus halogenfreiem Thermoplast.
Technische Daten
- Material: Thermoplast
- Montageart: Unterputz
- Farbe: Gelb (RAL 1003)
- Schutzart: IP20
- Befestigungsart: Schraubbefestigung
- Einlochdurchmesser: 22,5 mm
- Gerätebreite: 73 mm
- Gerätehöhe: 73 mm
- Gerätetiefe: 9 mm
Die Zentralplatte bietet eine funktionale Abdeckung für Not-Halt-Schalter in der Unterputzinstallation. Durch die Fertigung aus Thermoplast und die präzise Passform für gängige Schaltertypen stellt sie eine Lösung für sicherheitsrelevante Schaltstellen dar. Mit ihrer glänzenden Oberfläche in Gelb erfüllt sie die Anforderungen an eine gut sichtbare Kennzeichnung und bietet mit der Schutzart IP20 eine solide Basis für den Einsatz in Innenbereichen.
Technische Daten
| Hersteller | Merten |
| Aesthetic dimension | 55 x 55 |
| Anzahl der Module (bei Modulbauweise) | 0 |
| Artikelnummer | MERTEN-393803 |
| Ausführung der Oberfläche | glänzend |
| Auslassrichtung | gerade |
| Baureihe | Merten |
| Befestigungsmodus | Durch Schrauben |
| Breite | 71 |
| Brillenflansch | Kunststoff |
| Buchsen geschirmt | Nein |
| EAN-13 | 4042811033859 |
| Farbe | gelb |
| Farbton | Gelb (RAL 1003) |
| Für Module | 0 |
| Geeignet für Anzahl Buchsen/Kupplungen | 0 |
| Geeignet für Schutzart (IP) | IP20 |
| Gehäuse geschirmt | Nein |
| Gehäusevariante | Einbau |
| Gerätebreite | 73 |
| Gerätehöhe | 73 |
| Gerätetiefe | 9 |
| Gewicht | 0,185 kg |
| Halogenfrei | Ja |
| Höhe | 71 |
| Lüsterklemme | Nein |
| Material | Thermoplastisch |
| Mit Aufdruck | Nein |
| Mit Buchsen/Kupplungen | Nein |
| Mit Klappdeckel | Nein |
| Mit Staubschutz | Nein |
| Mit Zugentlastung | Nein |
| Montageart | Unterputz |
| Oberflächenbeschaffenheit | Matt |
| Oberflächenschutz | unbehandelt |
| Produkt- oder Komponententyp | Zentralplatte |
| Produktbestimmung | Not-Halt-Schalter |
| RAL-Nummer (ähnlich) | 1003 |
| Schutzart (IP) | IP20 |
| Tragring | Ja |
| Transparent | Nein |
| Verwendung | sonstige |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| WEEE-Nr. | 33842582 |
