Beschreibung

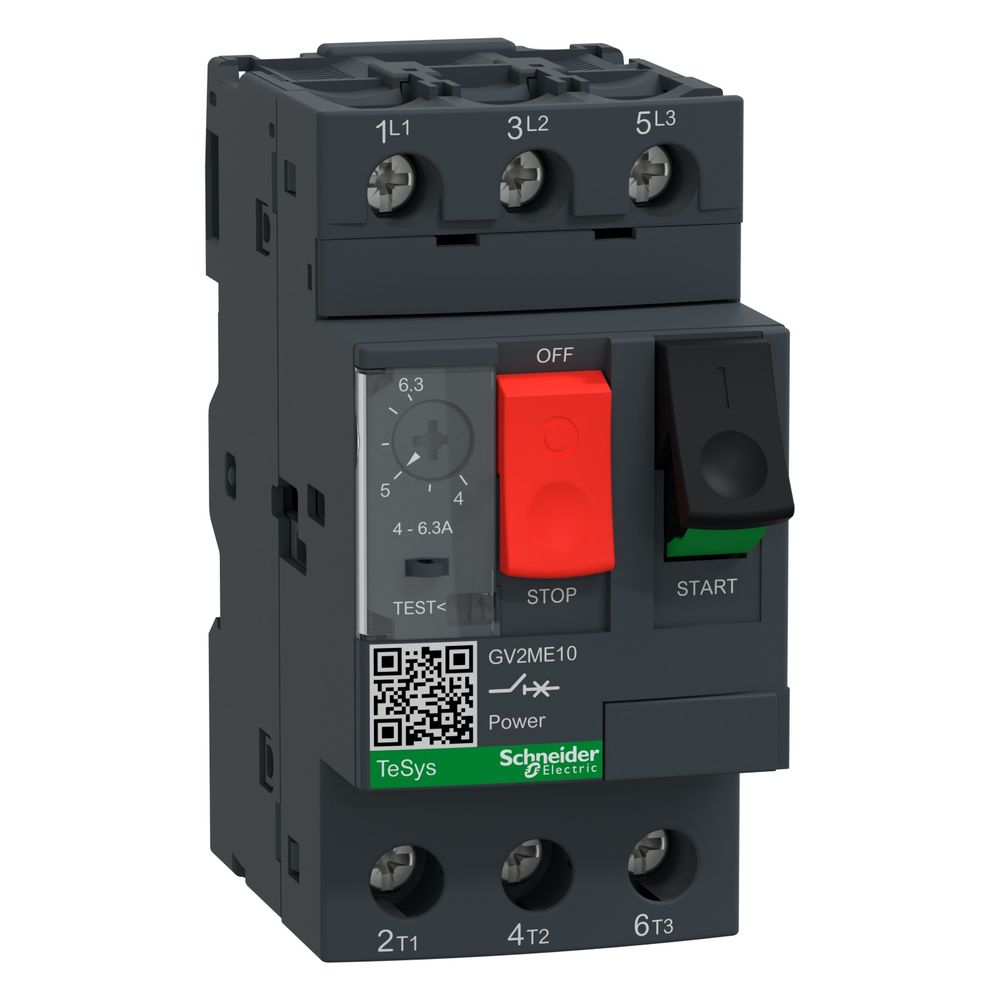

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME10, 4-6,3A, 3P, Schraubanschluss, Dunkelgrau
Dieser 3-polige Motorschutzschalter aus der Baureihe TeSys Deca dient dem zuverlässigen Schutz von Motoren. Das thermomagnetische Gerät ist für einen Einstellbereich von 4 bis 6,3 A ausgelegt und eignet sich für den Einsatz in AC-Netzen mit einer Bemessungsbetriebsspannung von bis zu 690 V.
Funktionsweise und Schutz
Das Gerät verfügt über einen integrierten thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit. Dies stellt sicher, dass der angeschlossene Motor bei Überlast oder Phasenausfall sicher abgeschaltet wird. Der magnetische Kurzschlussauslöser ist auf einen Wert von 78 A eingestellt, was eine präzise Reaktion bei Kurzschlussereignissen ermöglicht. Die Bedienung erfolgt komfortabel über Drucktasten an der Frontseite.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene durch Aufklippen oder alternativ mittels Adapterplatte durch Verschraubung auf einer Montageplatte. Der Anschluss der Leiter erfolgt über Schraubklemmen, die eine sichere Kontaktierung für starre und flexible Leiterquerschnitte gewährleisten. Mit einer Breite von 45 mm lässt sich das Gerät platzsparend in Schaltschränken integrieren.
Das Gerät überzeugt durch eine mechanische Lebensdauer von 100.000 Zyklen und ein hohes Ausschaltvermögen von 100 kA bei 400 V. Durch die thermomagnetische Auslösetechnik und die Eignung für Spannungen bis 690 V AC ist das Gerät vielseitig in verschiedenen Netzumgebungen einsetzbar. Die robuste Konstruktion macht ihn zu einer verlässlichen Komponente für Motorabgänge mit einer Leistung von 2,2 kW bei 400 V.
Technische Daten
- Einstellbereich Überlastauslöser: 4 - 6,3 A
- Bemessungsbetriebsleistung (400 V): 2,2 kW
- Bemessungsbetriebsspannung: 230 - 690 V
- Kurzschlussausschaltvermögen (400 V): 100 kA
- Auslöser-Technologie: Thermomagnetisch
- Polzahl: 3
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 100.000 Zyklen
- Umgebungstemperatur (Betrieb): -20 bis 60 °C
- Breite: 45 mm
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 6,3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SE-GV2ME10 |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 1,1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 6,3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3389110343113 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 78 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,271 kg |
| Höhe | 89 |
| Klimafestigkeit | entspricht IACS E10 |
| Kurzschlussstrom Icu | 100 |
| Leistung | 2,2 |
| Leistung bei 230V | 1,1 |
| magnetischer Auslösestrom | 91 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 0,26 |
| Schutzart (IP) | IK04 |
| Spannung | 230 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 4 - 6,3 |
| WEEE-Nr. | 33842582 |
