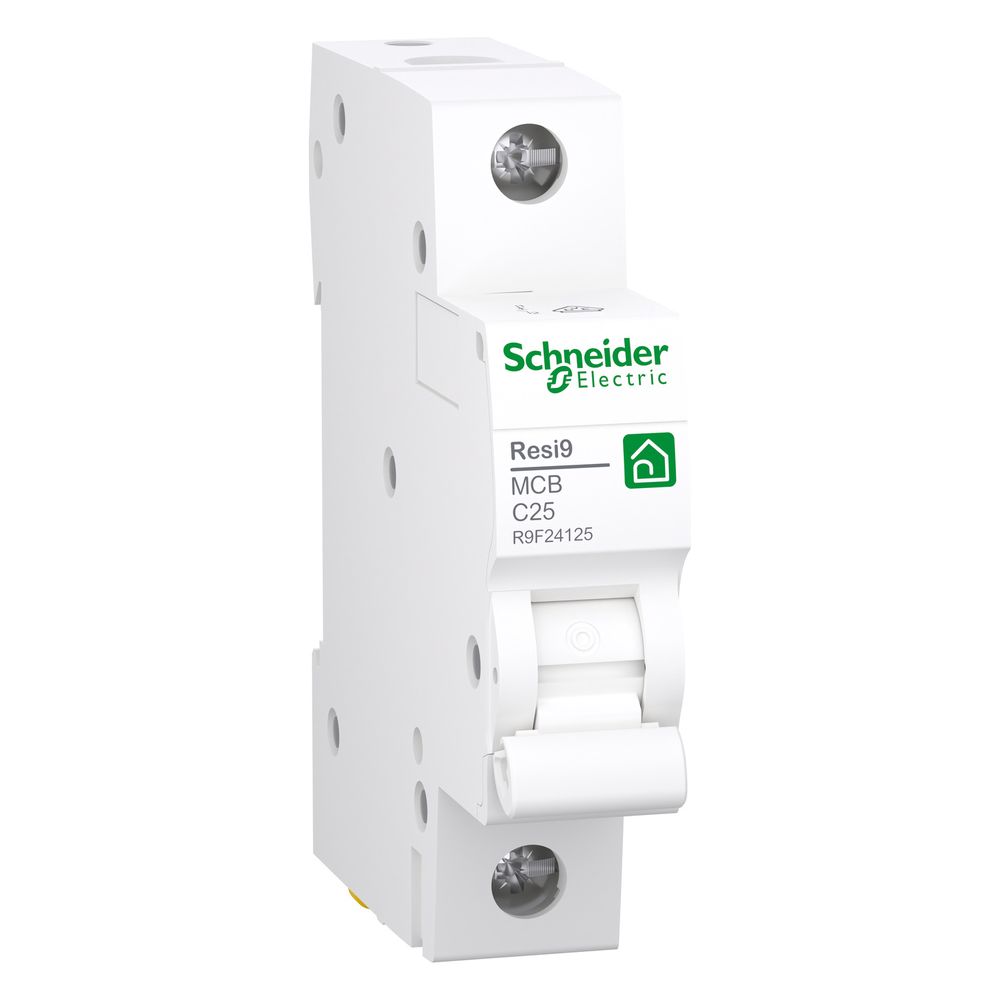

Schneider Electric Leitungsschutzschalter Resi9, 1P 25A C 6kA, Weiß

Dieser einpolige Leitungsschutzschalter aus der Resi9-Serie dient der Absicherung von Stromkreisen in Verteilungen. Mit einem Bemessungsstrom von 25 A und der Auslösecharakteristik C eignet sich das Gerät für Anwendungen mit Standard-Einschaltströmen. Die Installation erfolgt effizient über eine DIN-Schiene mittels aufsteckbarer Montage.

Funktionsweise und Sicherheit

Der Schutzschalter arbeitet mit einer thermomagnetischen Auslösetechnologie und bietet ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Durch die integrierte Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt, unabhängig von der Betätigung durch den Anwender. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter ermöglicht jederzeit eine schnelle Kontrolle des Schaltzustands. Zudem ist eine Verriegelung mittels Vorhängeschloss in der AUS-Stellung möglich.

Anschluss und Montage

Das Gerät ist für den Betrieb in AC-Netzen mit einer Bemessungsspannung von 230 V ausgelegt. Die Anschlussseite verfügt über Tunnelklemmen, die eine flexible Verdrahtung ermöglichen. An der Geräteunterseite unterstützt eine Doppelfunktionsklemme zusätzlich die Aufnahme von Gabelkammschienen, was die Verdrahtung in der Unterverteilung vereinfacht. Das Gehäuse entspricht der Schutzart IP20.

Technische Daten

• Bemessungsstrom: 25 A
• Auslösecharakteristik: C
• Polzahl: 1
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Energiebegrenzungsklasse: 3
• Montage: DIN-Schiene
• Breite: 18 mm
• Umgebungstemperatur Betrieb: -25 bis 60 °C

Der Leitungsschutzschalter überzeugt durch seine robuste Bauweise und eine mechanische Lebensdauer von 10.000 Zyklen. Mit der Energiebegrenzungsklasse 3 und der kompakten Baubreite von 1 TE ist er eine effiziente Lösung für moderne Elektroinstallationen. Die Kombination aus 25 A Bemessungsstrom und der C-Charakteristik bietet eine präzise Absicherung für den täglichen Einsatz in Verteilungen.
