Beschreibung

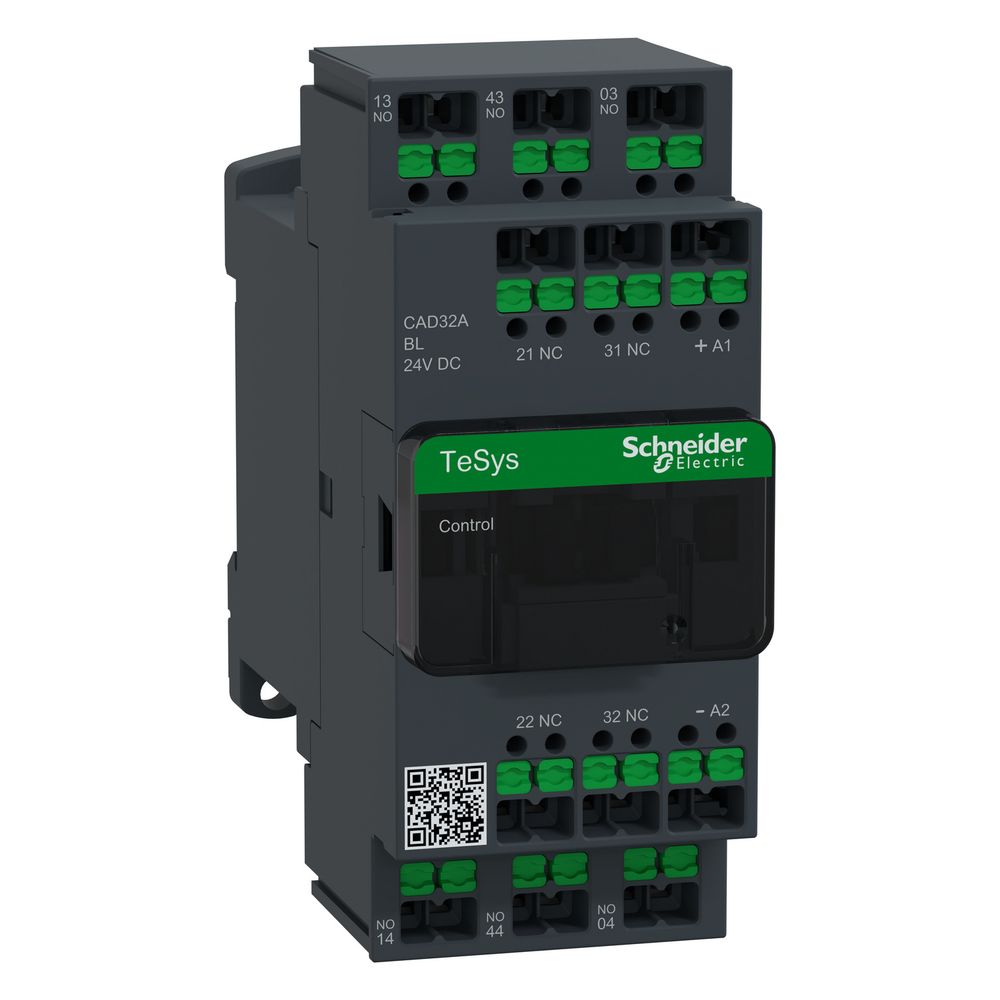

Schneider Electric Steuerrelais TeSys CAD32ABL, 3S+2Ö, 24V DC, 107x45x84mm
Das TeSys Control Hilfsschütz von Schneider Electric ist für anspruchsvolle Steuerstromkreise konzipiert und bietet eine zuverlässige Schaltlösung mit 24 V DC Spulenspannung. Ausgestattet mit fünf integrierten Hilfskontakten (3 Schließer und 2 Öffner) ermöglicht das Gerät eine hohe Betriebssicherheit bei einer Schaltfrequenz von bis zu 180 Zyklen pro Minute. Die Installation erfolgt effizient über die wartungsfreie SnapIN-Anschlussklemme.
Leistungsmerkmale und Sicherheit
Das Steuerrelais ist für den Einsatz in den Nutzungskategorien AC-15 und DC-13 ausgelegt und zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus. Durch die Verwendung von mechanisch gekoppelten Kontakten sowie Spiegelkontakten eignet sich das Bauteil für sicherheitsrelevante Anwendungen. Die geringe Leistungsaufnahme der Spule unterstützt einen energieeffizienten Betrieb in industriellen Umgebungen.
Montage und Flexibilität
Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Montage auf Schienen oder Platten. Das System ist für Umgebungstemperaturen von -40 bis 60 °C ausgelegt, wobei bei höheren Temperaturen bis 70 °C eine Leistungsreduzierung erfolgt. Die SnapIN-Technik sorgt für eine schnelle und sichere Verbindung von flexiblen oder starren Leitern mit einem Querschnitt von 0,5 bis 4 mm².
Technische Daten
- Bemessungssteuerspeisespannung: 24 V DC
- Anzahl Hilfskontakte (Schließer): 3
- Anzahl Hilfskontakte (Öffner): 2
- Bemessungsbetriebsstrom: 10 A
- Betriebsspannung: 690 V DC
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: SnapIN
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 84 mm
Dieses Hilfsschütz überzeugt durch seine hohe Zuverlässigkeit und Langlebigkeit in anspruchsvollen Steuerungsaufgaben. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsbetriebsstrom von 10 A bietet es die notwendige Robustheit für industrielle Schaltvorgänge. Die Kombination aus 3 Schließern und 2 Öffnern sowie die einfache Montage mittels SnapIN-Technik machen es zu einer effizienten Wahl für moderne Schaltanlagen.
Technische Daten
| Hersteller | Schneider Electric |
| [Irms] Bemessungseinschaltvermögen | 140 A AC 250 A DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | sonstige |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-CAD32ABL |
| Baureihe | TeSys |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung DC | 690 |
| Breite | 45 |
| EAN-13 | 3606487540847 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,582 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 107 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montageart | sonstige |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 562 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 3 NO + 2 NC |
| WEEE-Nr. | 33842582 |
