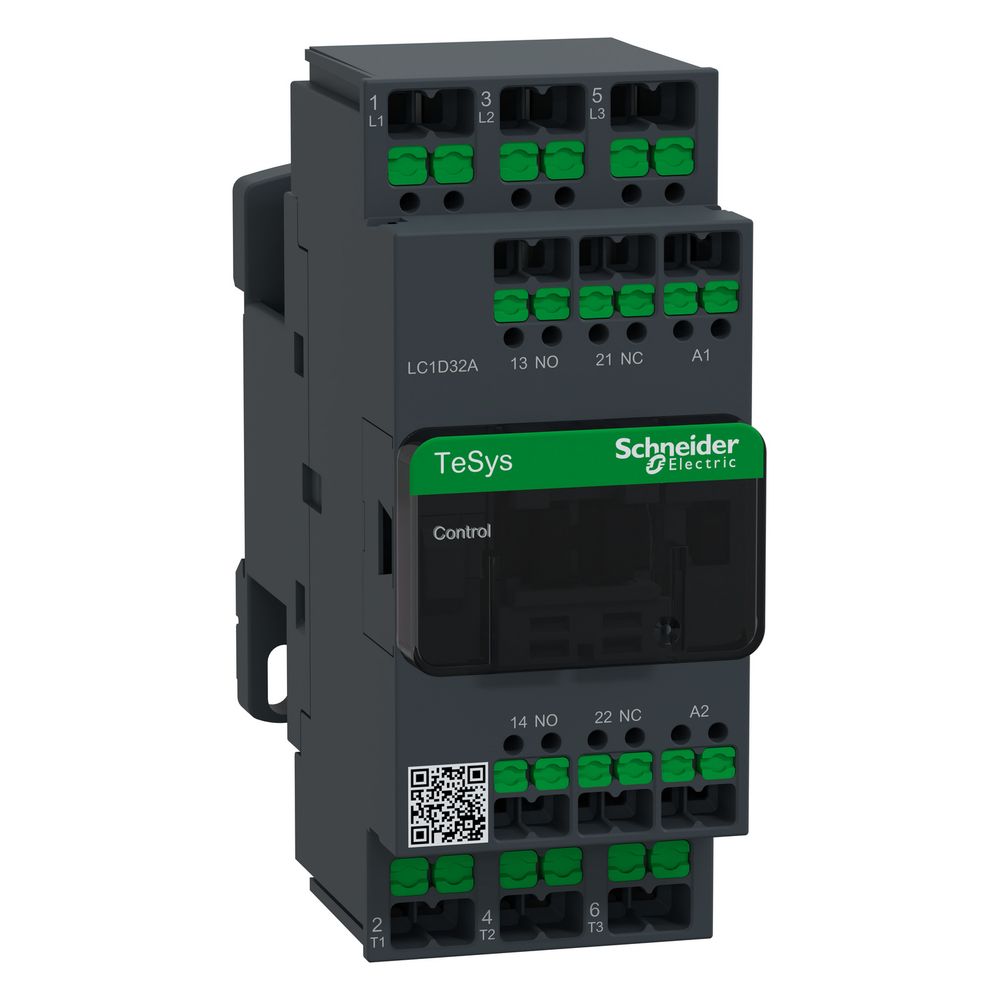

Schneider Electric Leistungsschütz TeSys Deca LC1D32AP7, 15kW 32A 400V, 1S+1Ö, 230V AC
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 32 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Schaltaufgaben. Die Betätigung erfolgt über eine 230 V AC Spule.
Leistungsmerkmale und Einsatzbereiche
Das Schütz ist für die Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 ausgelegt. Es verfügt über drei Hauptschließer sowie einen Hilfskontakt mit einem Schließer und einem Öffner. Dank der Schutzart IP20 an der Vorderseite und einer hohen Klimafestigkeit eignet sich das Bauteil für den Betrieb unter variablen Umgebungsbedingungen. Die Montage erfolgt flexibel auf einer Platte oder Schiene.
Zuverlässigkeit im Betrieb
Die mechanische Lebensdauer des Schützes liegt bei 15 Millionen Zyklen. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer Bemessungs-Isolationsspannung von 690 V erfüllt das Gerät hohe Sicherheitsanforderungen. Die integrierte Schutzabdeckung sowie die mechanische Robustheit gegenüber Schwingungen und Schocks unterstützen den dauerhaften Einsatz in automatisierten Anlagen.
Durch die kompakte Bauform mit einer Breite von 45 mm ermöglicht dieses Leistungsschütz eine effiziente Anlagenplanung. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einer mechanischen Lebensdauer von 15 Millionen Zyklen stellt es eine langlebige Komponente für die Motorsteuerung dar. Die zuverlässige 230 V AC Ansteuerung ermöglicht eine schnelle Inbetriebnahme in verschiedensten Applikationen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 92 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D32AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3606487540663 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,474 kg |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 454 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
