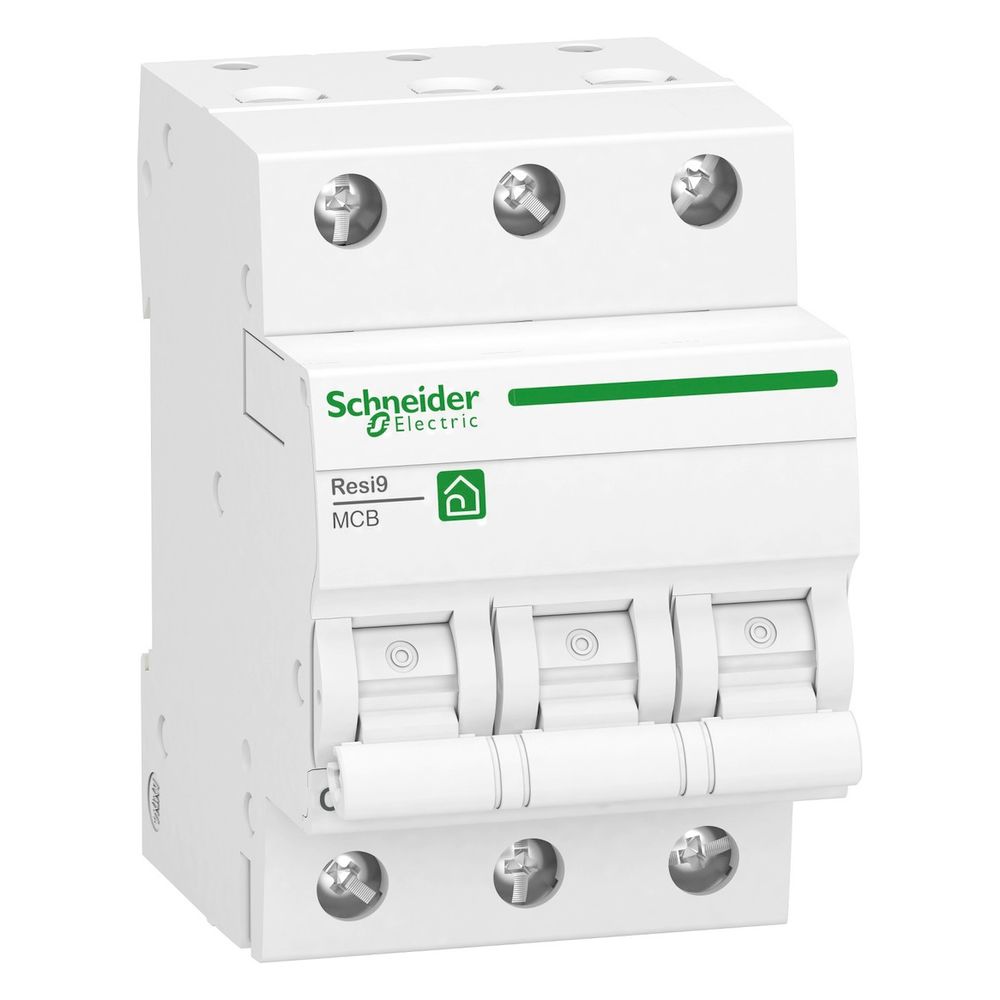

Schneider Electric Leitungsschutzschalter Resi9 3P, 50A, C 6kA, 85x54x75mm, Weiß, R9F24350

Der Leitungsschutzschalter aus der Baureihe Resi9 dient der Absicherung elektrischer Verteilungen. Das dreipolige Gerät ist für den Einsatz in Wechselstromnetzen konzipiert und bietet eine Auslösecharakteristik C bei einem Bemessungsstrom von 50 A.

Zuverlässige Absicherung im Verteilungsbau

Das Gerät verfügt über ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Die thermomagnetische Auslöser-Technologie ermöglicht eine präzise Abschaltung bei Überlast oder Kurzschluss. Durch die Energiebegrenzungsklasse 3 wird ein effektiver Schutz der nachgeschalteten Leitungen erreicht. Eine lokale Signalisierung über eine ON/OFF-Anzeige erlaubt die schnelle Kontrolle des Schaltzustands.

Montage und Anschluss

Die Installation erfolgt auf einer DIN-Schiene. Für eine flexible Verdrahtung verfügt das Gerät an der Unterseite über eine Doppelfunktionsklemme, die den Anschluss von Leitern sowie Gabelkammschienen ermöglicht. Die Tunnelklemmen nehmen flexible Leiter bis zu einem Querschnitt von 25 mm² auf. Ein Anzugsdrehmoment von 3,5 Nm sorgt für einen sicheren Kontakt. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, während eine Verriegelungsoption in der AUS-Stellung für Wartungsarbeiten zur Verfügung steht.

Technische Daten

• Bemessungsstrom: 50 A
• Polzahl: 3
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 400 V AC
• Breite: 54 mm
• Schutzart: IP20
• Energiebegrenzungsklasse: 3
• Montageart: DIN-Schiene
• Anzugsdrehmoment: 3,5 Nm

Der Leitungsschutzschalter zeichnet sich durch eine robuste Bauweise mit einer mechanischen Lebensdauer von 10.000 Zyklen aus. Mit einer Bemessungsspannung von 400 V AC und einer kompakten Breite von 54 mm fügt sich das Gerät effizient in Schaltanlagen ein.
