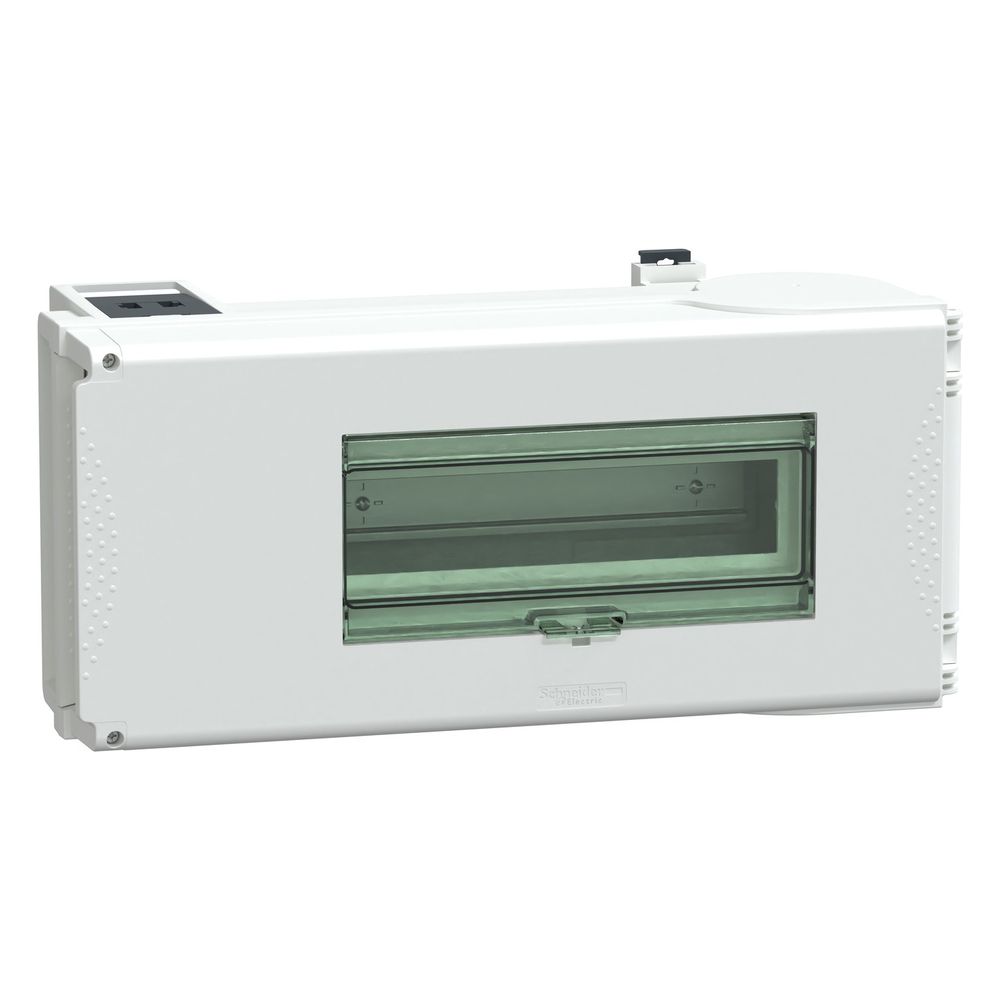

Schneider Electric Abzweigeinheit Canalis KSB100SM412, 100A 12TE 4-polig, Kunststoff, Weiß

Dieser Abgangskasten aus der Baureihe Canalis dient der effizienten Energieverteilung in modularen Stromschienensystemen. Die leer ausgeführte Einheit bietet Platz für 12 Teilungseinheiten und ist für einen Bemessungsstrom von 100 A ausgelegt. Dank der hohen Schutzart IP 55 eignet sich das System für vielfältige Gebäudetypen.

Flexibler Einsatz in der Energieverteilung

Die Abzweigeinheit ist für den Einsatz in Canalis KS- und KT-Stromschienenverteilern konzipiert und ermöglicht eine steckbare Montage mit fester Polarität. Das Gehäuse aus weißem Kunststoff (RAL 9001) ist sprinklergeprüft. Die elektrische Verbindung erfolgt über Kabelschuhe, wobei sowohl flexible als auch feste Leiter mit einem Querschnitt von 35 mm² unterstützt werden.

Aufbau und Sicherheit

Der Kasten ist für eine 4-polige Konfiguration (3L+N+PE) ausgelegt und unterstützt eine Bemessungs-Stoßspannungsfestigkeit von 6,8 kV. Die Bedienung erfolgt über eine rechtsseitig öffnende Tür, deren Öffnung gleichzeitig als Abschaltmodus für die Abzweigvorrichtung fungiert. Die Kompatibilität mit Schutzgeräten wie Miniatur-Leitungsschutzschaltern erlaubt eine flexible Anpassung der Betriebsbemessungsspannung zwischen 230 V und 690 V.

Die robuste Konstruktion mit einem Gewicht von 5 kg ermöglicht eine einfache Montage in bestehende Energieverteilungsnetze. Mit einer Kapazität von 12 Teilungseinheiten bietet die Einheit Raum für individuelle Absicherungen. Die Kombination aus hoher Schutzart und modularer Erweiterbarkeit macht dieses System zu einer zuverlässigen Lösung für die mittlere Energieverteilung.

Technische Daten

• Bemessungsstrom: 100 A
• Polzahl: 4
• Schutzart: IP 55
• Teilungseinheiten: 12
• Bemessungs-Stoßspannungsfestigkeit: 6,8 kV
• Gehäusematerial: Kunststoff
• Farbe: Weiß (RAL 9001)
• Breite: 444 mm
• Höhe: 220 mm
• Tiefe: 133 mm
