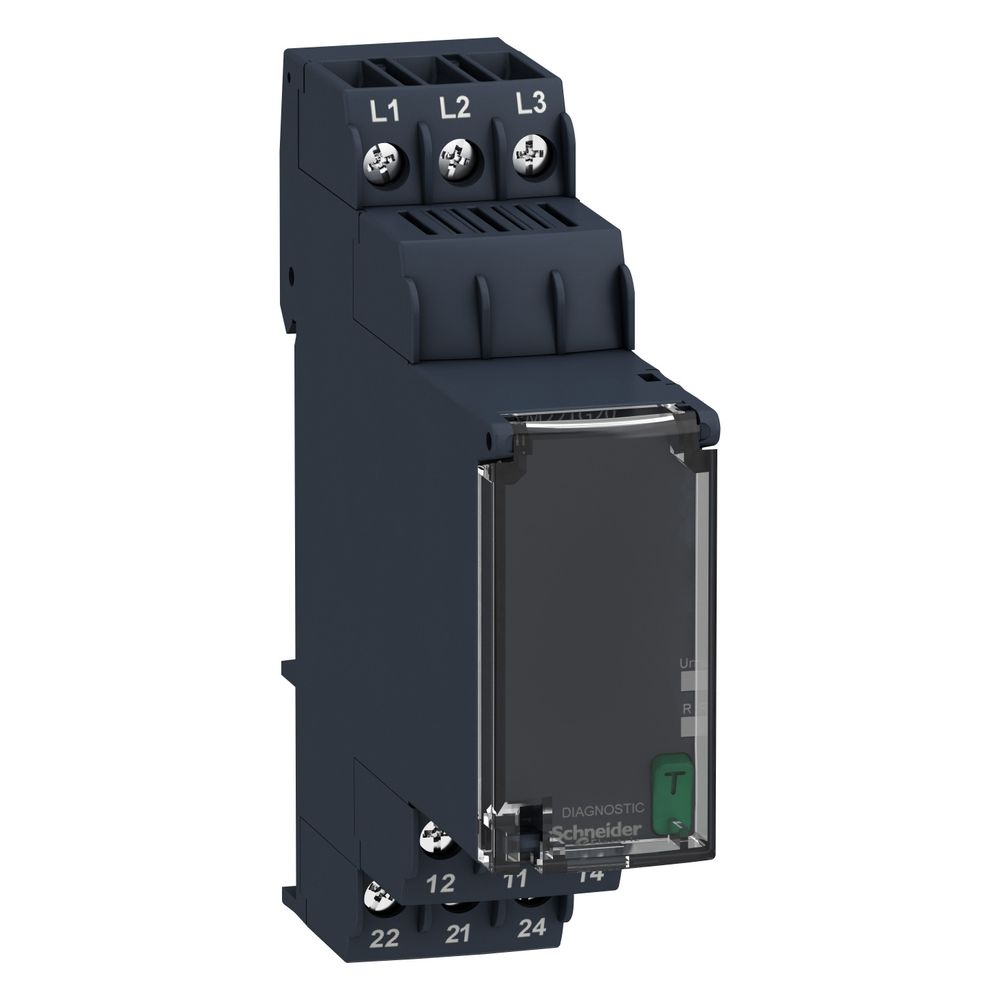

Schneider Electric 3-Phasen-Steuerrelais Harmony RM22TG20, 208-480V AC, 2 Wechslerkontakte, 90x22,5x73mm

Das Harmony-Steuerrelais RM22TG20 dient der zuverlässigen Überwachung von Drehstromnetzen im Bereich von 208 bis 480 V AC. Es erkennt Phasenfolgefehler sowie Phasenausfälle präzise und schaltet bei Bedarf über zwei integrierte Wechslerkontakte. Mit einer kompakten Baubreite von 22,5 mm eignet sich das Gerät ideal für die platzsparende Montage auf 35 mm DIN-Schienen in industriellen Anwendungen.

Funktionsweise und Diagnose

Das Steuerrelais bietet eine integrierte Statusanzeige über zwei LEDs für die Betriebsbereitschaft und den Relaiszustand. Ein frontseitiger Diagnoseschalter ermöglicht das manuelle Ausschalten der Ausgangsrelais, um die angeschlossene Anwendung zu testen. Die Einstellungen sind durch eine Klarsichtabdeckung vor Manipulation geschützt, wobei der Diagnoseschalter beim Schließen der Abdeckung automatisch zurückgesetzt wird. Der elektrische Anschluss erfolgt sicher über Schraubklemmen.

Technische Daten

• Spannungsmessbereich: 183 - 528 V AC
• Anzahl der Phasen: 3 Phasen
• Ausgangskontakte: 2 Wechslerkontakte
• Max. Schaltstrom: 8 A
• Schaltleistung: 2000 VA
• Baubreite: 22,5 mm
• Montage: 35 mm DIN-Schiene
• Schutzart Gehäuse: IP40
• Umgebungstemperatur Betrieb: -20 bis 60 °C
• Elektrische Lebensdauer: 100.000 Zyklen

Das Steuerrelais unterstützt eine effiziente Fehlererkennung in Systemen wie Pumpen, Aufzügen oder Verpackungsanlagen. Durch die robuste Bauweise aus Polykarbonat und die Einhaltung gängiger Industrienormen stellt das Gerät eine langlebige Lösung für die Netzüberwachung dar. Mit einer Schaltleistung von 2000 VA und einem maximalen Schaltstrom von 8 A bietet es die notwendige Flexibilität für anspruchsvolle Schaltaufgaben in Drehstromnetzen.
