Beschreibung

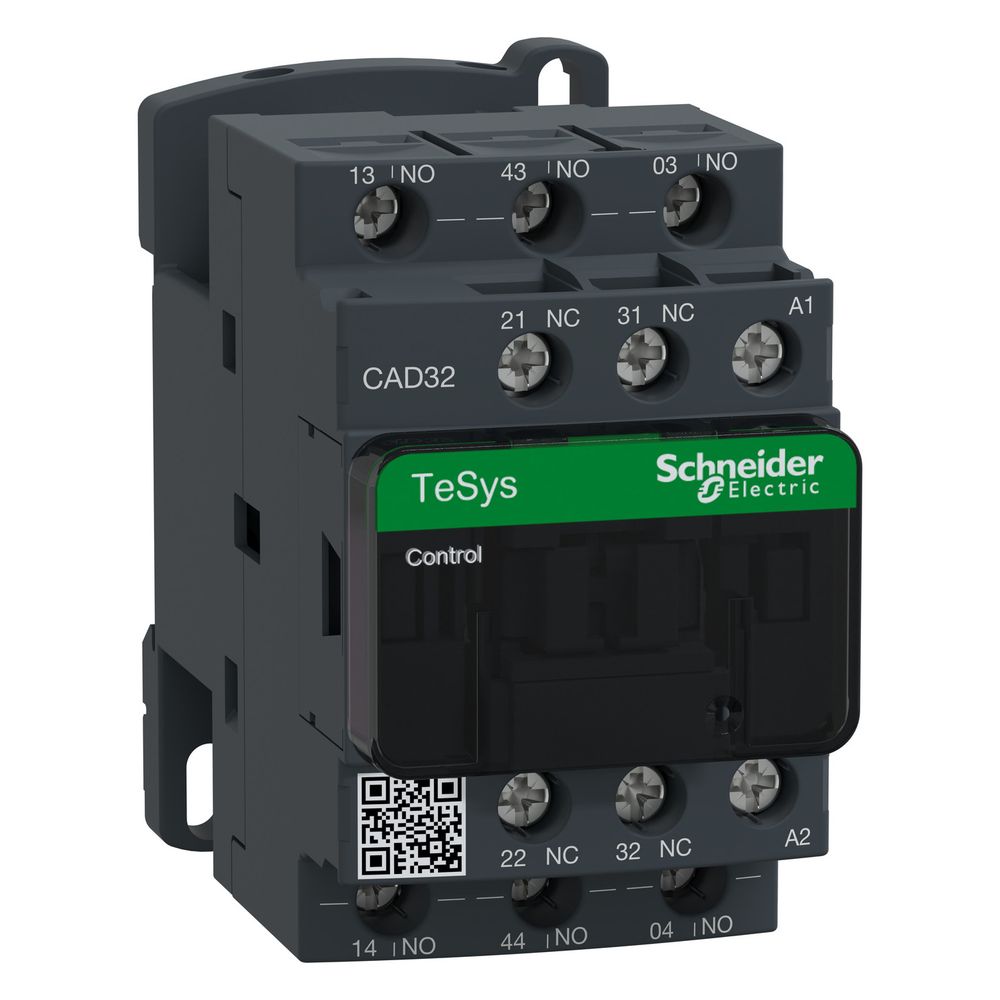

Schneider Electric Steuerrelais TeSys Deca CAD32F7, 110V AC, 3S+2Ö, Schraubanschluss
Das Steuerrelais aus der Baureihe TeSys Deca ist für anspruchsvolle Steuerstromkreise konzipiert. Mit einer Konfiguration von 3 Schließern und 2 Öffnern sowie einer Bemessungssteuerspeisespannung von 110 V AC bei 50/60 Hz bietet es eine zuverlässige Lösung für industrielle Anwendungen. Die Montage erfolgt flexibel auf einer Schiene oder Platte mittels Schraubanschlüssen.
Leistungsmerkmale und Zuverlässigkeit
Das Gerät ist für hohe Betriebsgeschwindigkeiten von bis zu 180 Zyklen pro Minute ausgelegt und erreicht eine mechanische Lebensdauer von 30 Millionen Zyklen. Es unterstützt die Nutzungskategorien AC-15, AC-14 sowie DC-13 und ist für Betriebsspannungen bis 690 V AC geeignet. Durch die robuste Bauweise und die Einhaltung internationaler Normen ist ein sicherer Betrieb in verschiedenen Umgebungen möglich.
Montage und Anschluss
Die elektrische Verbindung erfolgt über Schraubklemmen, die für flexible oder starre Leiter mit Querschnitten von 1 bis 4 mm² ausgelegt sind. Das Anzugsdrehmoment beträgt 1,7 Nm. Mit einer Breite von 45 mm und einer Schutzart von IP2x an der Vorderseite lässt sich das Steuerrelais effizient in Schaltschrankkonzepte integrieren.
Das Steuerrelais überzeugt durch seine mechanische Robustheit und Langlebigkeit in anspruchsvollen Steuerstromkreisen. Mit einer Bemessungsbetriebsspannung von bis zu 690 V AC und einer flexiblen Kontaktkonfiguration von 3 Schließern und 2 Öffnern eignet es sich ideal für industrielle Steuerungsaufgaben. Die einfache Montage auf Schiene oder Platte sowie die zuverlässige Ansteuerung über die 110 V AC Spule machen es zu einer effizienten Komponente für den professionellen Einsatz.
Technische Daten
- Baureihe: TeSys Deca
- Kontaktkonfiguration: 3 Schließer, 2 Öffner
- Bemessungssteuerspeisespannung: 110 V AC (50/60 Hz)
- Bemessungsbetriebsspannung: 690 V AC
- Bemessungsbetriebsstrom: 10 A
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: Schraubanschluss
- Abmessungen (B x H x T): 45 mm x 77 mm x 84 mm
- Gewicht: 0,58 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 110 V AC 50 / 60 |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anwendung des Schützes | Steuerstromkreis |
| Artikelnummer | SE-CAD32F7 |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung AC 50 Hz | 110 |
| Bemessungssteuerspeisespannung AC 60 Hz | 110 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 3389110534276 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,1 kg |
| Höhe | 77 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 0,58 |
| Schließer | 3 |
| Schließer, voreilend | 0 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Tiefe | 84 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 3 NO + 2 NC |
| Öffner | 2 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 33842582 |
