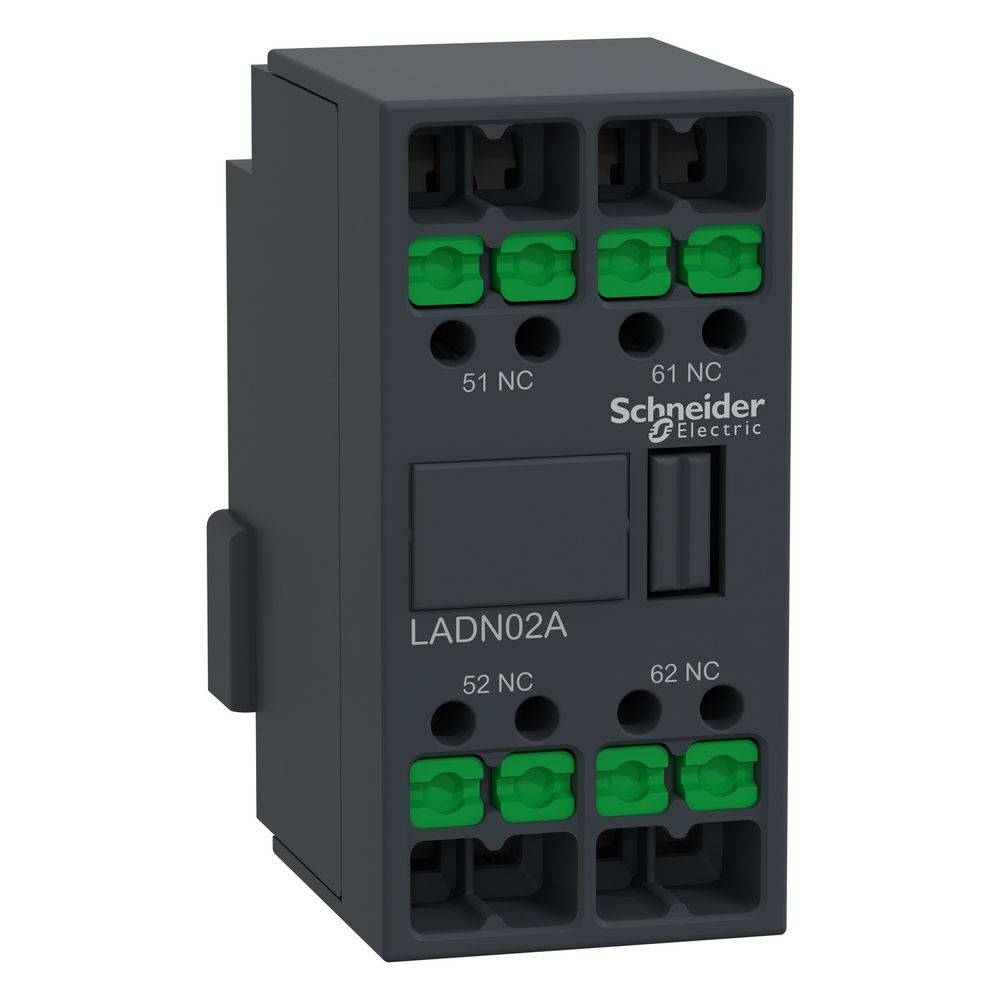

Schneider Electric Hilfsschalterblock TeSys Deca LADN02A, 2Ö, 48x44x42mm, Dunkelgrau

Dieser Hilfsschalterblock aus der Baureihe TeSys Deca dient der Erweiterung von Schaltgeräten und ist mit zwei Öffnerkontakten ausgestattet. Die Komponente zeichnet sich durch eine frontseitige Montage und eine unverzögerte Kontaktbetätigung aus. Dank der SnapIN-Anschlussklemmen ermöglicht das Modul eine effiziente elektrische Verbindung in industriellen Anwendungen.

Montage und Anschluss

Die Ausführung ist für die frontseitige Befestigung konzipiert und lässt sich auf kompatible Schütze der Serien TeSys D, TeSys F und TeSys Deca aufstecken. Die SnapIN-Technologie unterstützt eine flexible Verdrahtung mit Leitungsquerschnitten von 1 bis 4 mm². Durch die robuste Bauweise ist der Block für den Einsatz unter Umgebungsbedingungen bei Temperaturen von -5 bis 60 °C ausgelegt.

Elektrische Leistungsmerkmale

Das Bauteil ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt. Mit einem konventionellen thermischen Strom von 10 A bei 60 °C und einer mechanischen Lebensdauer von 30 Mcycles ist das Modul auf Langlebigkeit in automatisierten Systemen ausgerichtet.

Technische Daten

• Anzahl der Öffnerkontakte: 2
• Bemessungsbetriebsspannung: 690 V AC
• Konventioneller thermischer Strom: 10 A
• Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
• Mechanische Lebensdauer: 30 Mcycles
• Montageart: Frontseite
• Anschlussart: SnapIN
• Breite: 44 mm
• Höhe: 48 mm
• Tiefe: 42 mm

Der Hilfsschalterblock überzeugt durch seine kompakte Bauweise und die präzise Schaltcharakteristik mit zwei Öffnerkontakten. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem thermischen Strom von 10 A bietet er eine leistungsfähige Lösung für die Signalübertragung in Schaltanlagen. Die einfache SnapIN-Montage und die hohe mechanische Lebensdauer von 30 Millionen Zyklen machen ihn zu einer robusten Wahl für die industrielle Steuerungstechnik.
