Beschreibung

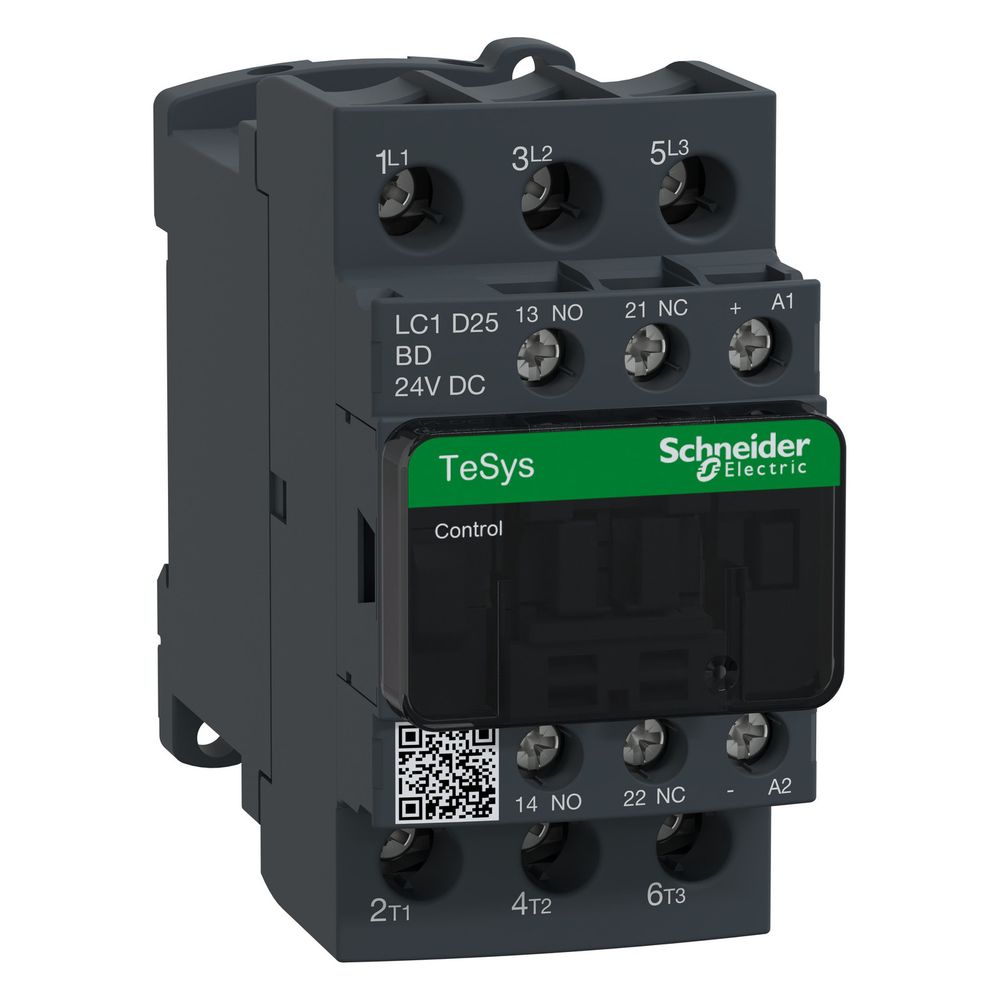

Schneider Electric Leistungsschütz TeSys Deca LC1D25BD, 11kW, 24V DC, 85x45x101mm
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Betriebsstrom von 25 A in der Kategorie AC-3 bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Steuerspannung, wobei eine integrierte bidirektionale Spitzenbegrenzungsdiode für einen sicheren Betrieb sorgt.
Leistungsmerkmale und Sicherheit
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltspielen aus und ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Es verfügt über die Schutzart IP20 an der Vorderseite und erfüllt die Anforderungen der Überspannungskategorie III. Die integrierten Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner sind mechanisch verbunden, was eine hohe Betriebssicherheit ermöglicht. Zudem bietet das Gehäuse eine verbesserte Feuerbeständigkeit gemäß IEC 60695-2-1.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer Platte oder Schiene. Der Anschluss des Hauptstromkreises sowie des Steuerkreises erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Mit kompakten Abmessungen von 85 mm Höhe, 45 mm Breite und 101 mm Tiefe lässt sich das Schütz effizient in Schaltschränke integrieren.
Das Leistungsschütz überzeugt durch Langlebigkeit und hohe Schaltleistung, was es zur idealen Wahl für anspruchsvolle Motorsteuerungen macht. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einer mechanischen Lebensdauer von 30 Millionen Zyklen bietet es eine zuverlässige Performance. Die integrierte Spulentechnologie mit Schutzbeschaltung sowie die flexible Anschlussmöglichkeit über Schraubklemmen erleichtern die Inbetriebnahme und sorgen für einen stabilen Betrieb in industriellen Anlagen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 S + 1 Ö
- Mechanische Lebensdauer: 30 Mcycles
- Schutzart: IP20
- Abmessungen (H x B x T): 85 mm x 45 mm x 101 mm
- Produktgewicht: 0,53 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D25BD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110355994 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 85 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 12 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 5,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,53 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
