Beschreibung

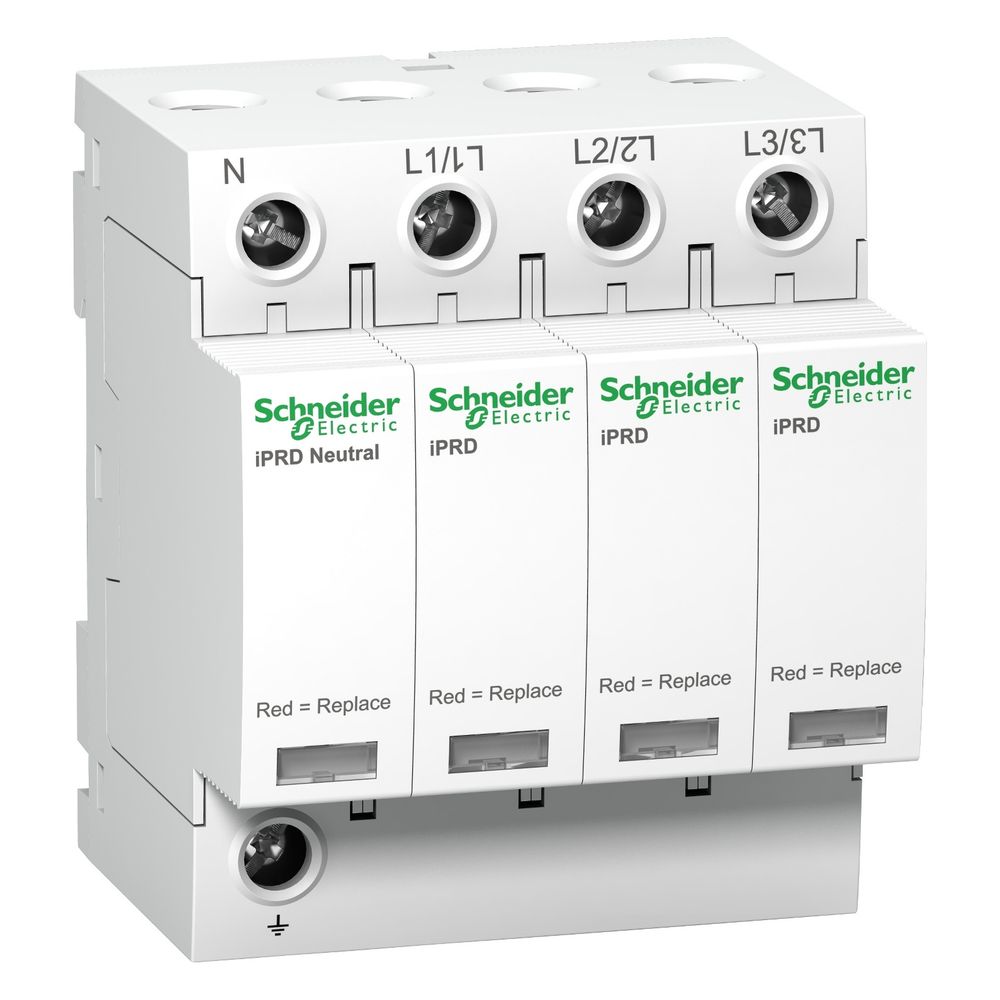

Schneider Electric Überspannungsableiter Acti9 iPRD40, 3P+N, Typ 2, 85x72x69mm, Weiß, A9L40600
Der Überspannungsableiter aus der Acti9-Serie dient dem Schutz elektrischer Verteilungsnetzwerke vor transienten Überspannungen. Das Gerät der Typ-2-Klasse ist für den Einsatz in TT- und TN-S-Erdungssystemen konzipiert und zeichnet sich durch eine Kurzschlussfestigkeit von 50 kA aus. Die steckbaren Schutzmodule ermöglichen eine einfache Wartung und verfügen über einen Vibrationsschutz.
Zuverlässiger Schutz für Verteilungen
Das Gerät ist für eine Bemessungs-Betriebsspannung von 400 V AC ausgelegt und bietet einen Schutzpegel von 1,4 kV. Die Technologie kombiniert MOV und GDT, um eine effektive Ableitung von Stoßströmen zu ermöglichen. Dank der Montage auf der Hutschiene TH35 und der flexiblen Einspeisung von oben oder unten lässt sich der Ableiter vielseitig in Schaltanlagen integrieren.
Wartungsfreundliches Design
Die steckbaren Patronen erlauben einen schnellen Austausch. Eine optische Signalisierung am Gerät informiert direkt über den Status der Schutzmodule. Mit einer Baugröße von 4 TE und einer Breite von 72 mm ist das System kompakt gestaltet und für Umgebungstemperaturen von -25 bis 60 °C spezifiziert.
Dieser Überspannungsableiter bietet eine robuste Lösung zur Absicherung gegen Überspannungen in elektrischen Installationen. Mit einem maximalen Ableitstoßstrom von 40 kA und einer höchsten Dauerspannung von 350 V AC sorgt das System für eine hohe Betriebssicherheit. Die einfache Montage auf der Hutschiene sowie die steckbare Modultechnik erleichtern die Installation und Instandhaltung in professionellen Verteilungen.
Technische Daten
- Typ: Typ 2
- Pole: 3P + N
- Max. Ableitstoßstrom (Imax): 40 kA
- Nennableitstoßstrom (In): 15 kA
- Höchste Dauerspannung (AC): 350 V
- Schutzpegel: 1,4 kV
- Kurzschlussfestigkeit (Isccr): 50 kA
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Anzugsdrehmoment: 2,5 Nm
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [Ipe] Schutzleiterstrom | 0,003 mA 0,6 |
| [M] Anzugsdrehmoment | 2,5 |
| Artikelnummer | SE-A9L40600 |
| Baugröße | 4 TE |
| Baureihe | IPRD |
| Beschreibung der Pole | 3P + N |
| Betriebshöhe | 2.000 |
| Breite | 72 |
| EAN-13 | 3606480506383 |
| Erdungssystem | TT TN-S |
| Farbe | Weiß (RAL 9003) |
| Fernmeldekontakt | Ohne |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höchste Dauerspannung AC | 350 |
| Höhe | 85 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Nein |
| Kompatibilitätscode | IPRD40 |
| Konformitätskennzeichen | KEMA-KEUR NF |
| Kurzschlussfestigkeit (Isccr) | 50 |
| Leckstromfrei | Nein |
| Leiter (o Erde) | 4 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 35 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Max Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 63 |
| Max Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 400 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Produktbereich | Acti9 |
| Produktgewicht | 0,414 |
| Produktzertifizierungen | CE |
| Prüfklasse Typ 2 | Ja |
| Relative Luftfeuchtigkeit | 5…95 |
| Schutzpegel L-N | 1,4 |
| Schutzpegel N-PE | 1,4 |
| Signalisierung am Gerät | optisch |
| Technologie des Überspannungsableiters | MOV + GDT |
| Tiefe | 69 |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| WEEE-Nr. | 33842582 |
