Beschreibung

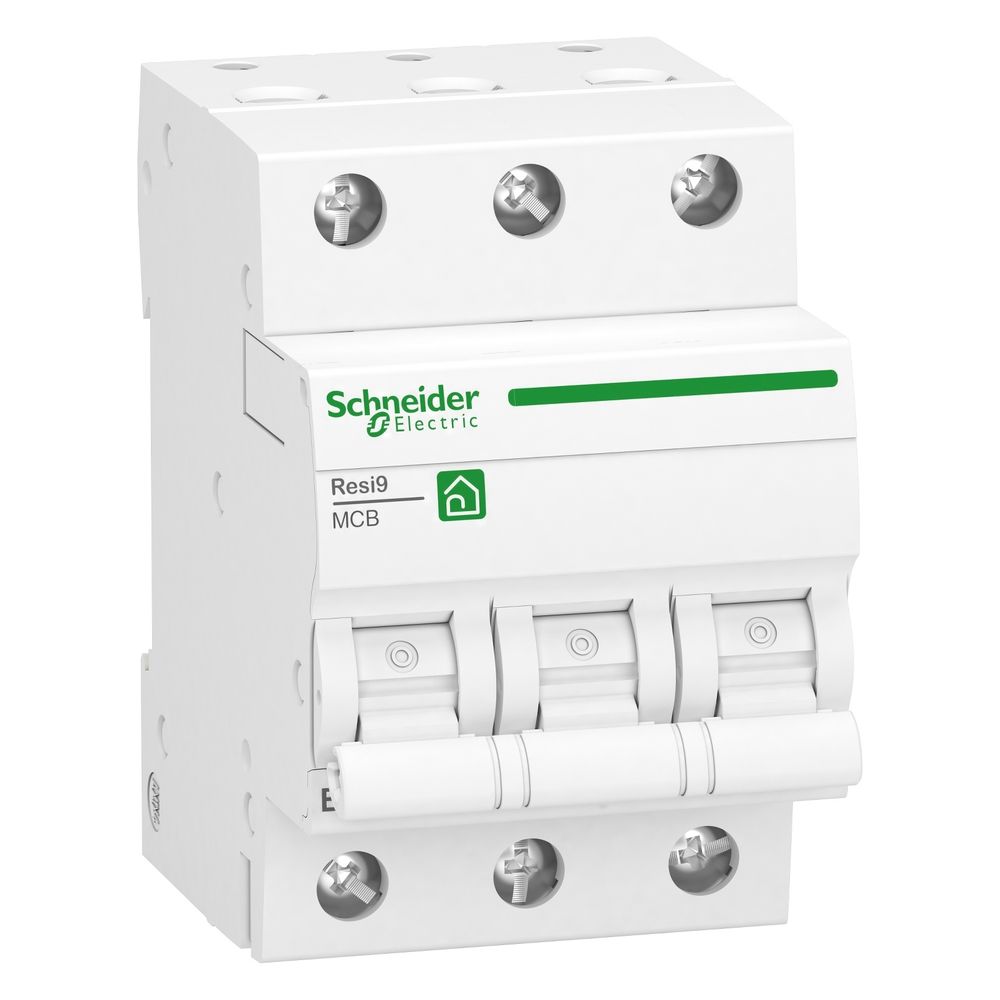

Schneider Electric Leitungsschutzschalter Resi9 R9F23332, 32A 3-polig B 6kA, Weiß
Der dreipolige Leitungsschutzschalter aus der Resi9-Serie bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 32 A ist das Gerät für den Einsatz in Wohngebäuden sowie gewerblichen Objekten konzipiert. Die Montage erfolgt effizient auf einer DIN-Schiene.
Zuverlässige Schutztechnik
Das Gerät arbeitet mit einer thermomagnetischen Auslöser-Technologie und erreicht ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Durch die Energiebegrenzungsklasse 3 wird eine hohe Selektivität und ein effektiver Schutz der nachgeschalteten Leitungen sichergestellt. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter informiert über den aktuellen Schaltzustand.
Installation und Anschluss
Die Geräteunterseite ist mit einer Doppelfunktionsklemme ausgestattet, die sowohl den Anschluss von Kabeln als auch von Gabelkammschienen erlaubt. Die Tunnelklemmen nehmen eindrähtige Leiter bis 35 mm² und mehrdrähtige Leiter bis 25 mm² auf. Mit einer Breite von drei Teilungseinheiten und einer Einbautiefe von 44 mm lässt sich der Schalter platzsparend in Standardverteilungen integrieren. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in trockenen Innenräumen.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit hoher Anwenderfreundlichkeit. Das 3-polige Modell bietet eine sichere Lösung für die Absicherung von 400 V AC Stromkreisen. Die mechanische Lebensdauer von 10.000 Zyklen unterstreicht die Langlebigkeit des Bauteils, das bei Umgebungstemperaturen von -25 °C bis 60 °C zuverlässig arbeitet.
Technische Daten
- Bemessungsstrom: 32 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V AC
- Breite: 3 Teilungseinheiten
- Energiebegrenzungsklasse: 3
- Anschlussquerschnitt eindrähtig: 1 - 35 mm²
- Anschlussquerschnitt mehrdrähtig: 1 - 25 mm²
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F23332 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3606489590208 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,358 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 3,2 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
