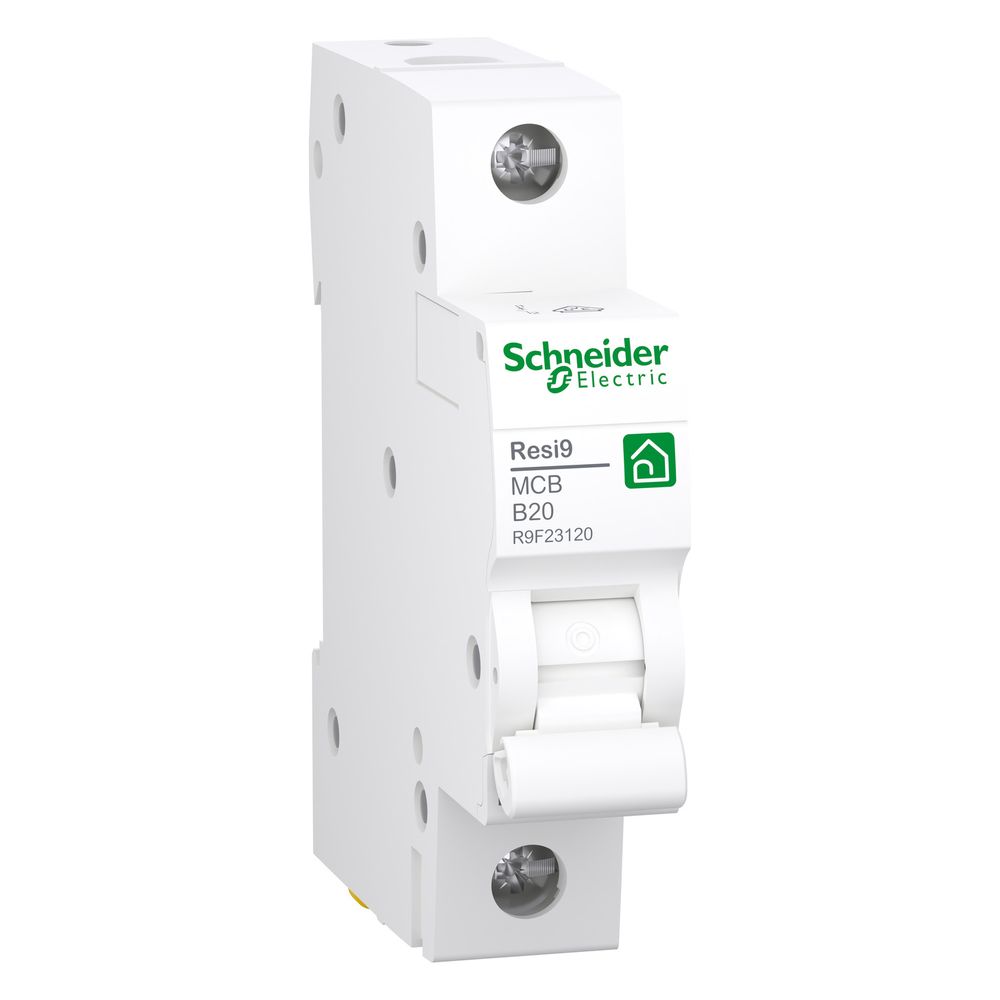

Schneider Electric Leitungsschutzschalter Resi9 R9F23120, 20A, 1-polig, B, 6kA, Weiß
Der einpolige Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Anlagen im Wohnbau sowie in gewerblichen Gebäuden. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A ist das Gerät für eine Betriebsspannung von 230 V AC ausgelegt. Die Montage erfolgt effizient auf einer DIN-Schiene.
Funktionsweise und Installation
Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und verfügt über eine Sprungschaltung für ein verschleißarmes Schalten der Kontakte. Eine lokale Anzeige informiert über den aktuellen Schaltzustand. Die Installation wird durch eine Doppelfunktionsklemme an der Geräteunterseite erleichtert, die den Anschluss von Kabeln sowie Gabelkammschienen unterstützt. Für Wartungsarbeiten ist eine Verriegelung in der AUS-Stellung möglich.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Bemessungsspannung: 230 V AC
- Breite: 1 Teilungseinheit
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Betriebstemperatur: -25 bis 60 °C
- Anschlussquerschnitt: 1 bis 25 mm² (eindrähtig)
Dieser Leitungsschutzschalter kombiniert eine kompakte Bauweise mit hoher Betriebssicherheit. Dank der Energiebegrenzungsklasse 3 und einer mechanischen Lebensdauer von 10.000 Zyklen ermöglicht das Bauteil eine langlebige Absicherung von Stromkreisen. Mit einem Bemessungsschaltvermögen von 6 kA und der normgerechten Ausführung nach IEC/EN 60898-1 erfüllt das Produkt die Anforderungen an eine moderne Elektroinstallation.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F23120 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606489590109 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,108 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,2 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
