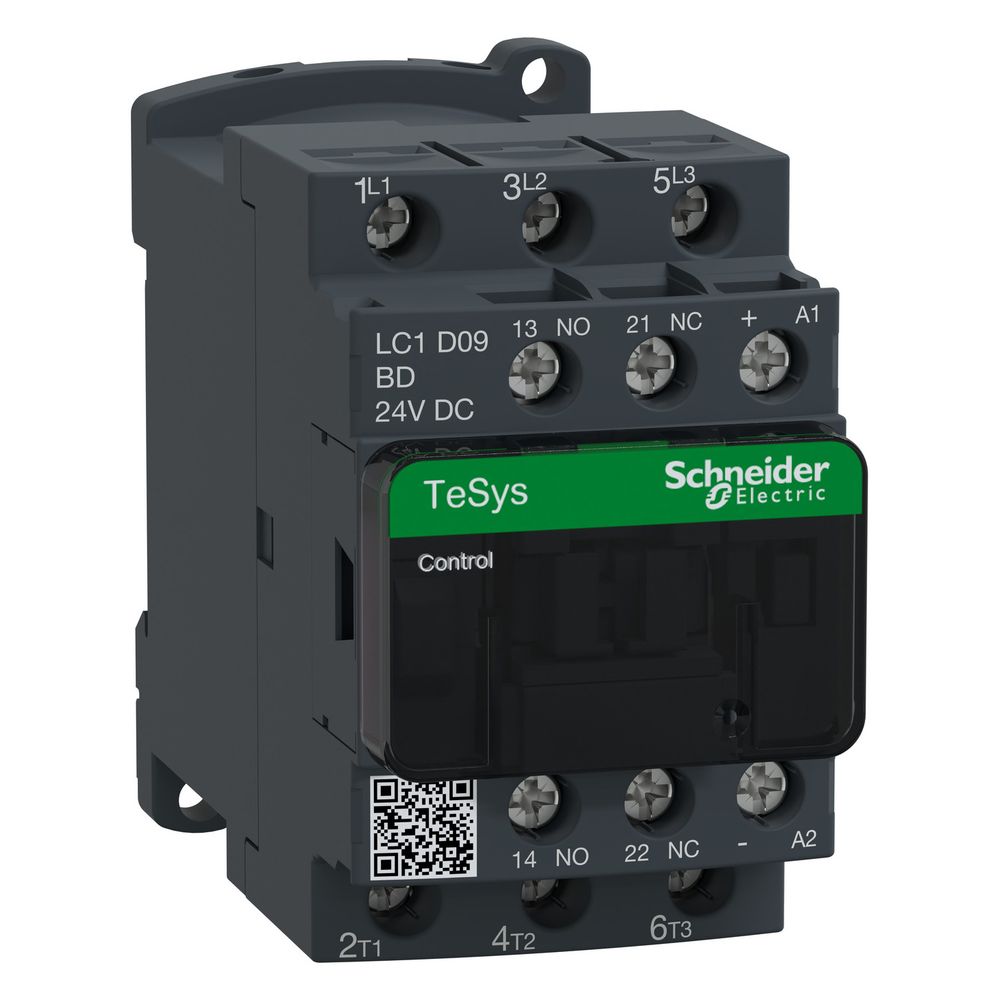

Schneider Electric Leistungsschütz TeSys Deca LC1D09BD, 9A 4kW 24V DC, 1S+1Ö, 77x45x95mm
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und das Schalten ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 24 V DC, wobei eine integrierte bidirektionale Schutzdiode für den Steuerkreis vorhanden ist.
Zuverlässigkeit und Montage
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus und ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Die Montage erfolgt flexibel auf einer Platte oder Schiene. Mit einer kompakten Breite von 45 mm lässt sich das Gerät effizient in Schaltschränke integrieren. Die räumliche und farbliche Trennung von Steuer- und Leistungsebene unterstützt eine übersichtliche Verdrahtung über die Schraubanschlüsse.
Integrierte Hilfskontakte
Zur flexiblen Signalisierung und Steuerung verfügt das Schütz über einen integrierten Hilfskontakt-Block, bestehend aus einem Schließer und einem Öffner. Diese Konfiguration ermöglicht eine direkte Einbindung in übergeordnete Steuerungs- und Überwachungssysteme ohne zusätzlichen Platzbedarf für externe Hilfsschalter.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Schutzart: IP20
- Abmessungen (B x H x T): 45 mm x 77 mm x 95 mm
- Mechanische Lebensdauer: 30 Mcycles
Durch die Kombination aus hoher Schaltleistung von 4 kW und der kompakten Bauweise eignet sich dieses Leistungsschütz ideal für den professionellen Einsatz in der Automatisierungstechnik. Die integrierte Schutzbeschaltung und die bewährte TeSys Deca-Technologie gewährleisten eine hohe Betriebssicherheit und Langlebigkeit in verschiedenen Lastanwendungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D09BD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110353075 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,523 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 2,2 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,48 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
