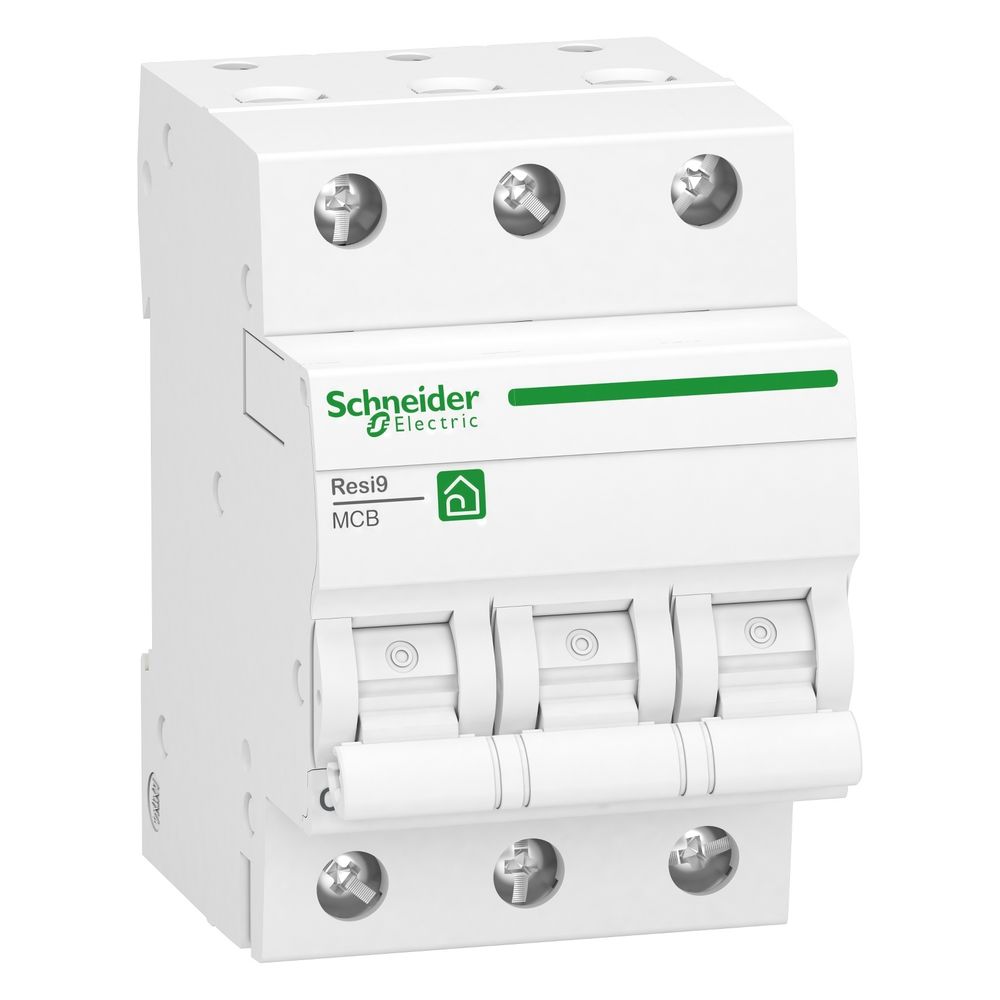

Schneider Electric Leitungsschutzschalter Resi9 R9F24332, 3P 32A C 6kA, Weiß

Der Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen im Wohnbau sowie in gewerblichen Gebäuden. Das 3-polige Gerät ist für eine Bemessungsspannung von 400 V AC ausgelegt und zeichnet sich durch eine Auslösecharakteristik vom Typ C aus. Dank der integrierten Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt.

Installation und Anschluss

Die Montage erfolgt effizient auf einer DIN-Schiene. Die Geräteunterseite ist mit einer Doppelfunktionsklemme ausgestattet, die sowohl den Anschluss von Kabeln als auch von Gabelkammschienen ermöglicht. Für eine sichere Verbindung sind Tunnelklemmen vorgesehen, die einen Leiterquerschnitt von bis zu 35 mm² bei eindrähtigen Leitern aufnehmen können. Die lokale Signalisierung über eine Anzeige am Kippschalter ermöglicht eine schnelle Kontrolle des Betriebszustands.

Technische Daten

• Bemessungsstrom: 32 A
• Polzahl: 3
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 400 V AC
• Breite in Teilungseinheiten: 3
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Betriebstemperatur: -25 bis 60 °C
• Anzugsdrehmoment: 3,5 Nm

Dieser Leitungsschutzschalter kombiniert eine hohe mechanische Lebensdauer von 10.000 Zyklen mit einer robusten Bauweise nach EN/IEC 60898-1. Mit einem Bemessungsstrom von 32 A und einem Schaltvermögen von 6 kA eignet sich das Gerät ideal für anspruchsvolle Absicherungsaufgaben in der Elektroinstallation. Die kompakte Bauform mit einer Breite von 3 Teilungseinheiten und die flexible Anschlusstechnik erleichtern die Integration in bestehende Verteilersysteme.
