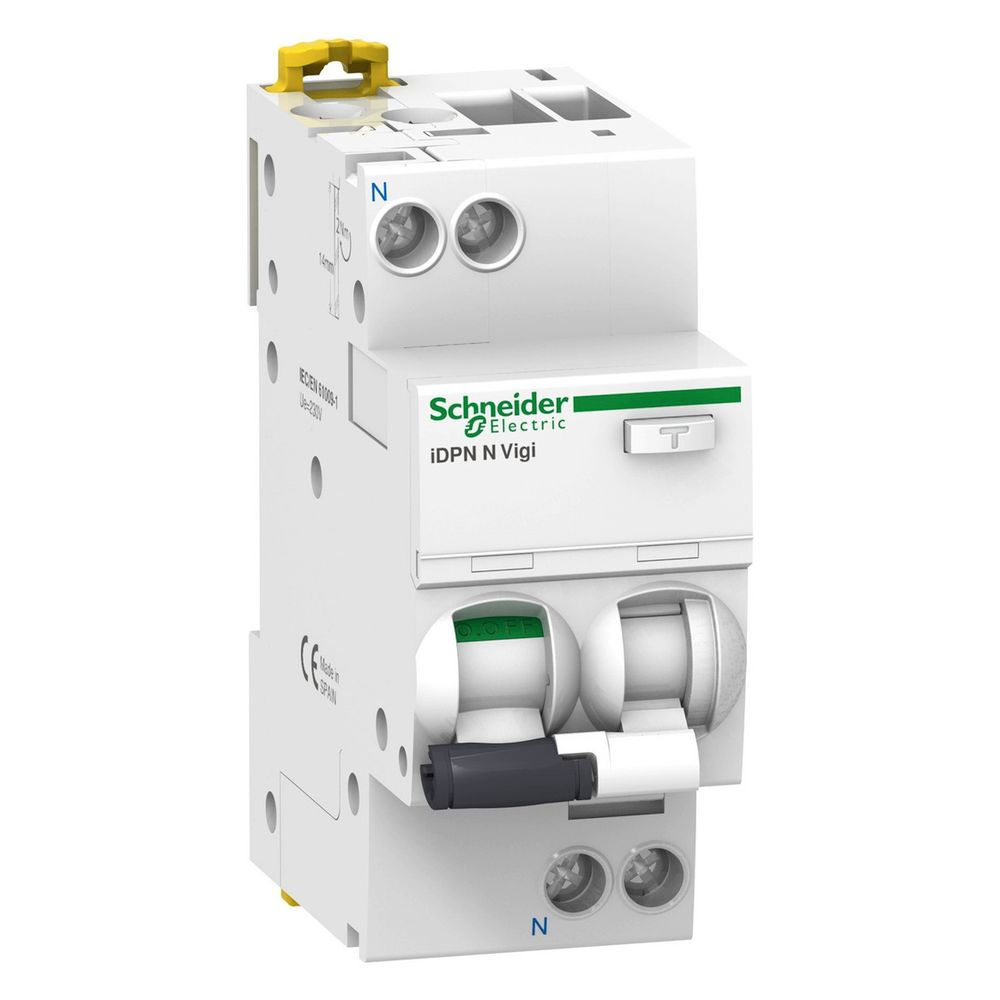

Schneider Electric FI/LS-Schalter Acti9 iDPN N Vigi, 16A B 30mA Typ A, Weiß

Der FI/LS-Schalter aus der Baureihe Acti9 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten 2-TE-Gehäuse. Das Gerät ist für den Einsatz in Verteilungen konzipiert und bietet mit einer Auslösecharakteristik vom Typ B sowie einer Erdschlussempfindlichkeit von 30 mA einen zuverlässigen Schutz für elektrische Anlagen. Dank der 1P+N-Konfiguration mit mitschaltendem Neutralleiter eignet sich die Komponente ideal für den Einsatz in 230 V AC Netzwerken.

Funktionsweise und Sicherheit

Der Schutzschalter arbeitet mit einer thermomagnetischen Auslöser-Technologie und ist für eine Bemessungsspannung von 230 bis 240 V ausgelegt. Die integrierte Kontaktstellungsanzeige ermöglicht eine schnelle visuelle Kontrolle des Schaltzustands sowie der Fehlerauslösung. Mit einer Energiebegrenzungsklasse 3 und einem Bemessungsschaltvermögen von 6 kA erfüllt das Gerät hohe Anforderungen an die Anlagensicherheit. Die Montage erfolgt einfach und effizient über eine DIN-Schiene mittels Aufstecktechnik.

Robuste Bauweise für den professionellen Einsatz

Die Konstruktion ist auf Langlebigkeit ausgelegt und erreicht eine mechanische sowie elektrische Lebensdauer von jeweils 20.000 Zyklen. Das Gehäuse entspricht der Schutzart IP20, während das modulare Gehäuse die Schutzart IP40 bietet. Durch die Kompatibilität mit Kammschienen und Verteilerblöcken sowohl an der Ober- als auch an der Unterseite ist eine flexible Installation sichergestellt. Die Anschlussklemmen nehmen Leiterquerschnitte von 1 mm² bis 16 mm² auf, wobei ein Anzugsdrehmoment von 2 Nm für eine sichere Kontaktierung sorgt.

Dieser FI/LS-Schalter bietet eine präzise Absicherung bei einem Bemessungsstrom von 16 A. Durch die Typ A-Charakteristik ist das Gerät pulsstromsensitiv und arbeitet unverzögert, was eine schnelle Reaktion bei Fehlerströmen sicherstellt. Mit einer Stoßstromfestigkeit von 0,25 kA und einer Bemessungs-Stoßspannungsfestigkeit von 4 kV ist die Komponente für anspruchsvolle Umgebungsbedingungen gerüstet. Die kompakte Bauweise mit einer Breite von 36 mm ermöglicht eine platzsparende Integration in moderne Elektroverteilungen.

Technische Daten

• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Erdschlussempfindlichkeit: 30 mA
• Fehlerstrom-Typ: A
• Bemessungsschaltvermögen: 6 kA
• Polzahl: 1P + N
• Breite: 36 mm
• Montageart: DIN-Schiene
• Energiebegrenzungsklasse: 3
• Betriebsbemessungsspannung: 230 - 240 V AC
