Beschreibung

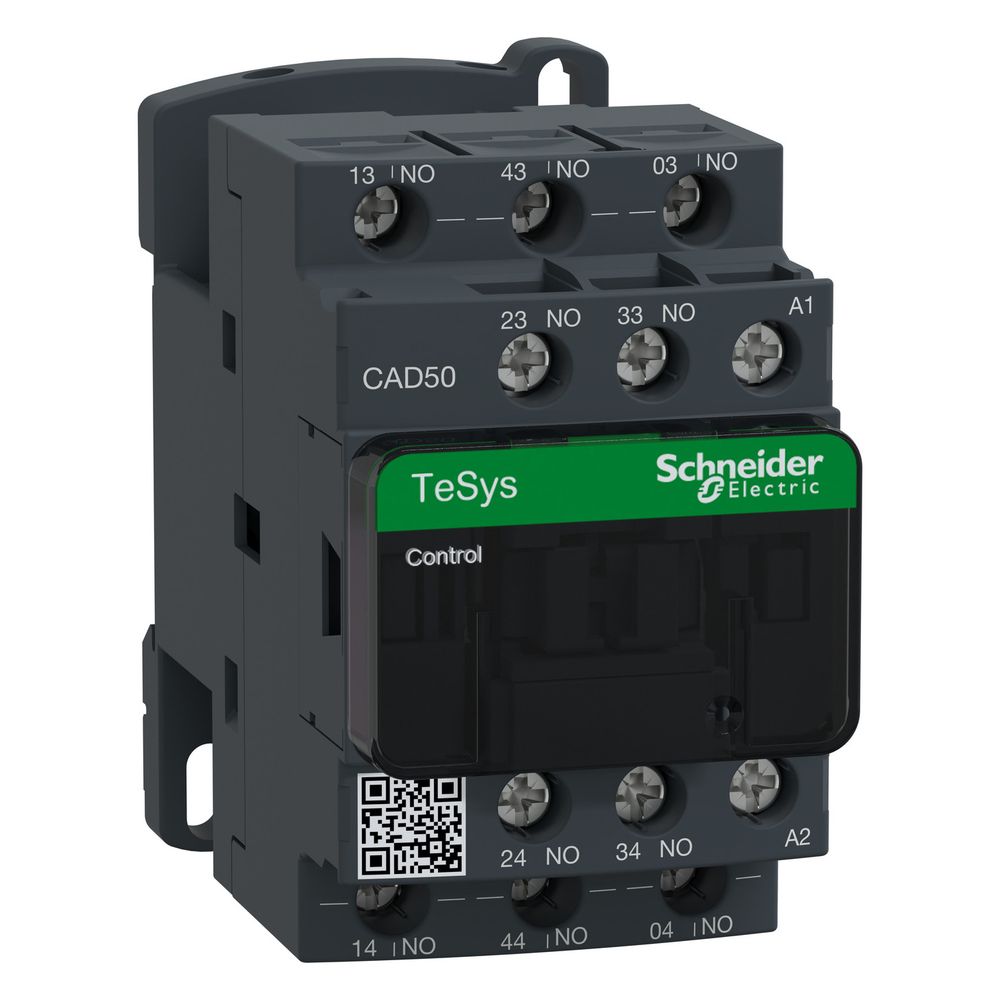

Schneider Electric Steuerrelais TeSys Deca CAD50P7, 230V AC, 5 Schließer, 45x77x93mm
Das Hilfsschütz aus der Baureihe TeSys Deca ist für den Einsatz in Steuerstromkreisen konzipiert. Das wechselspannungsbetätigte Gerät arbeitet mit einer Steuerspeisespannung von 230 V bei 50/60 Hz und verfügt über fünf integrierte Schließerkontakte. Die Montage erfolgt flexibel über eine DIN-Schiene oder mittels Schraubbefestigung.
Robuste Konstruktion und Flexibilität
Das Steuerrelais zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltspielen aus und ist für eine maximale Betriebsrate von 180 Zyklen pro Minute ausgelegt. Der Anschluss erfolgt über Schraubklemmen, die für verschiedene Leiterquerschnitte geeignet sind. Die Basiskonfiguration lässt sich bei Bedarf durch zusätzliche Hilfskontakte auf bis zu neun Kontakte erweitern, was eine hohe Anpassungsfähigkeit an unterschiedliche Anforderungen in der Steuerungstechnik ermöglicht.
Zuverlässiger Betrieb
Das Gerät ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt und bietet eine hohe Kurzzeitstromfestigkeit. Mit einer kompakten Gerätebreite von 45 mm lässt es sich platzsparend in Schaltschränken integrieren. Die Umgebungstemperatur für den Betrieb liegt im Bereich von -40 bis 60 °C, wobei bei höheren Temperaturen eine Leistungsreduzierung möglich ist.
Das Hilfsschütz bietet eine effiziente Lösung für Steuerungsaufgaben, bei denen Zuverlässigkeit und Langlebigkeit im Vordergrund stehen. Mit einer Bemessungsbetriebsspannung von 690 V AC, einem Bemessungsbetriebsstrom von 10 A und fünf integrierten Schließerkontakten deckt es ein breites Anwendungsspektrum ab. Die einfache Montage und die Erweiterbarkeit machen es zu einer flexiblen Komponente für moderne Schaltanlagen.
Technische Daten
- Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
- Anzahl Hilfskontakte (Schließer): 5
- Bemessungsbetriebsstrom: 10 A
- Bemessungsbetriebsspannung: 690 V AC
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: Schraubanschluss
- Gerätebreite: 45 mm
- Montageart: DIN-Schiene oder Schraubbefestigung
- Umgebungstemperatur (Betrieb): -40 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 5 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Artikelnummer | SE-CAD50P7 |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 3389110403336 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,355 kg |
| Höhe | 77 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | DC-13 AC-15 AC-14 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 0,58 |
| Schließer | 5 |
| Schließer, voreilend | 0 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 5 NO |
| Öffner | 0 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 33842582 |
