Beschreibung

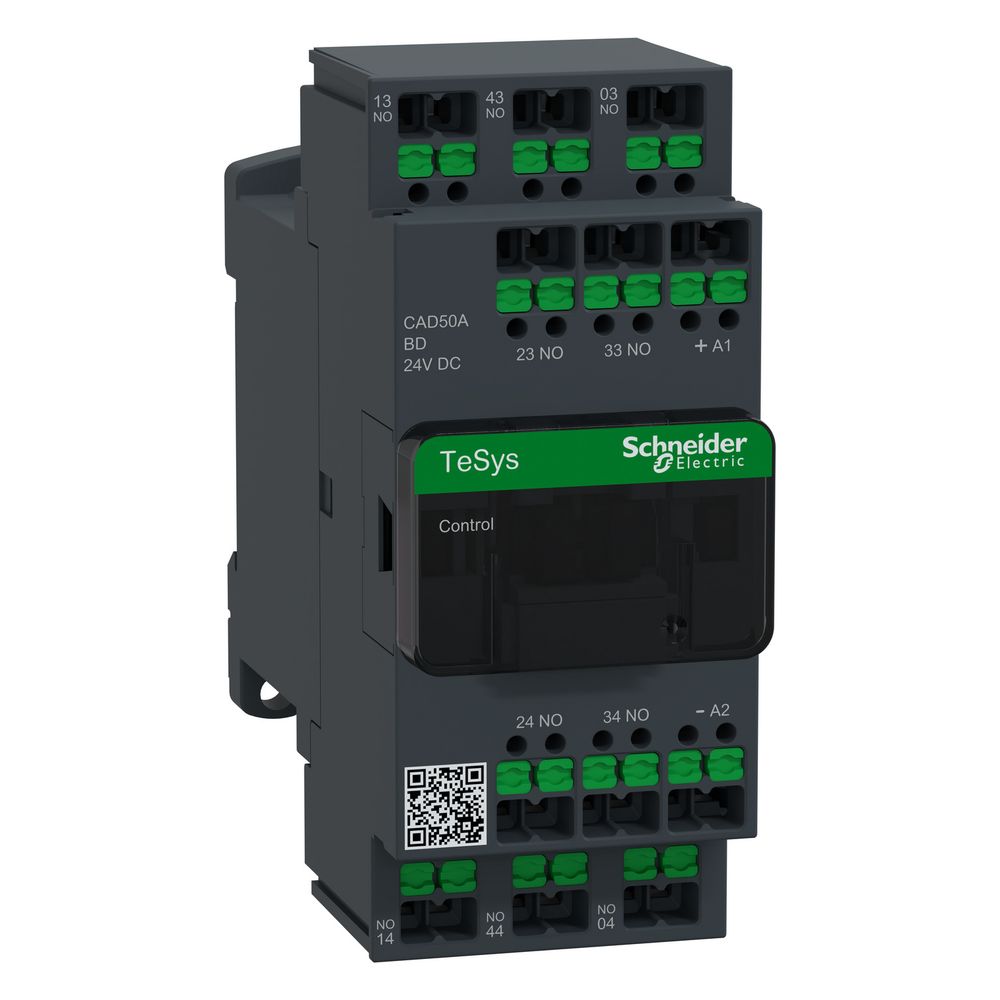

Schneider Electric Steuerrelais TeSys CAD50ABD, 24V DC, 5 Schließer, 107x45x93mm
Das Schneider Electric Hilfsschütz aus der Baureihe TeSys Control CAD ist ein leistungsstarkes Steuerrelais für anspruchsvolle Anwendungen im Steuerstromkreis. Ausgestattet mit einer 24 V DC Spule und fünf Schließerkontakten, ermöglicht es eine zuverlässige Schaltleistung bei hohen Betriebsgeschwindigkeiten. Die Installation erfolgt effizient über die wartungsfreie SnapIN-Anschlussklemme, die eine sichere Verbindung für verschiedene Leiterquerschnitte bietet.
Zuverlässigkeit und Sicherheit
Das Steuerrelais ist für den Einsatz in Sicherheitsanwendungen konzipiert und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte. Die robuste Bauweise gewährleistet eine hohe mechanische Lebensdauer von 30 Millionen Zyklen. Dank der Eignung für die Nutzungskategorien AC-15 und DC-13 sowie einer Bemessungs-Isolationsspannung von 690 V ist das Gerät vielseitig in industriellen Umgebungen einsetzbar.
Technische Daten
- Anzahl Hilfskontakte (Schließer): 5
- Bemessungssteuerspeisespannung: 24 V DC
- Bemessungsbetriebsstrom: 10 A
- Bemessungs-Isolationsspannung: 690 V
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: SnapIN
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 93 mm
- Gewicht: 562 g
Dieses Hilfsschütz überzeugt durch seine hohe Schaltzuverlässigkeit und die kompakte Bauform. Mit einer Bemessungssteuerspeisespannung von 24 V DC und fünf integrierten Schließerkontakten eignet es sich ideal für präzise Steuerungsaufgaben. Die mechanische Robustheit und die wartungsfreie SnapIN-Anschlusstechnik machen das Gerät zu einer langlebigen Lösung für industrielle Steuerstromkreise, die eine hohe Taktfrequenz und sichere Schaltvorgänge erfordern.
Technische Daten
| Hersteller | Schneider Electric |
| [Irms] Bemessungseinschaltvermögen | 140 A AC 250 A DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | sonstige |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 5 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-CAD50ABD |
| Baureihe | TeSys |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung DC | 690 |
| Breite | 45 |
| EAN-13 | 3606487541271 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,582 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 107 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montageart | sonstige |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 562 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 5 NO |
| WEEE-Nr. | 33842582 |
