Beschreibung

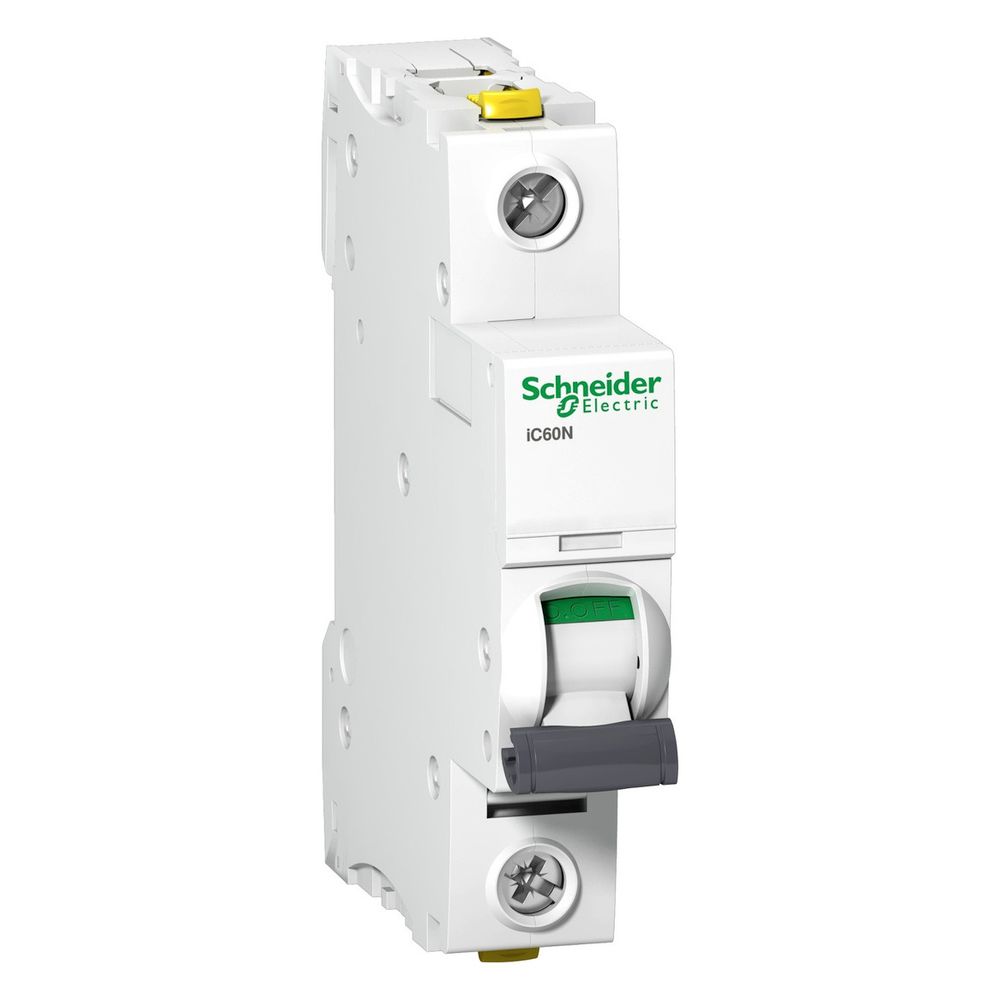

Schneider Electric Leitungsschutzschalter Acti9 iC60N, 10A, 1-polig, B-Charakteristik, 230V, 6kA
Der einpolige Leitungsschutzschalter aus der Baureihe Acti9 dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 10 A kombiniert das Gerät Schutzfunktionen gegen Kurzschluss- und Überlastströme. Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Schiene.
Sicherheit und Statusüberwachung
Das Gerät verfügt über eine VisiSafe-Anzeige zur klaren Signalisierung der Schaltstellung sowie eine VisiTrip-Funktion zur schnellen Identifikation von Fehlerauslösungen. Diese Merkmale unterstützen eine effiziente Wartung und erhöhen die Betriebssicherheit. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz, während die Energiebegrenzungsklasse 3 für eine hohe Selektivität sorgt.
Flexibilität bei Installation und Erweiterung
Die Installation wird durch eine Doppelklemme erleichtert, die den gleichzeitigen Anschluss von Kabeln und Phasenschienen ermöglicht. Bei Bedarf lässt sich das Modul seitlich mit elektrischen Zusatzeinrichtungen erweitern, beispielsweise für Fernüberwachungsaufgaben. Die Herausnahme einzelner Geräte aus einem querverschienten Verbund ist ohne Demontage des gesamten Systems möglich.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen (Icn): 6 kA
- Bemessungsschaltvermögen (Icu): 10 kA
- Breite: 1 Teilungseinheit (18 mm)
- Montage: 35 mm DIN-Schiene
- Anschlussquerschnitt: 1 - 25 mm² (starr) / 1 - 16 mm² (flexibel)
- Betriebstemperatur: -35 bis 70 °C
Dieser Leitungsschutzschalter bietet eine robuste Lösung für die elektrische Verteilung. Durch die Kombination aus präziser thermomagnetischer Auslösetechnik, einer Bemessungsspannung von 230 V und einem Schaltvermögen von 6 kA nach EN 60898 stellt das Gerät eine dauerhafte Betriebssicherheit sicher. Die einfache Hutschienenmontage und die integrierten Statusanzeigen ermöglichen eine zeitsparende Installation und Wartung in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 10 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9F03110 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606480439674 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,113 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 1 |
| Produktgewicht | 0,125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
