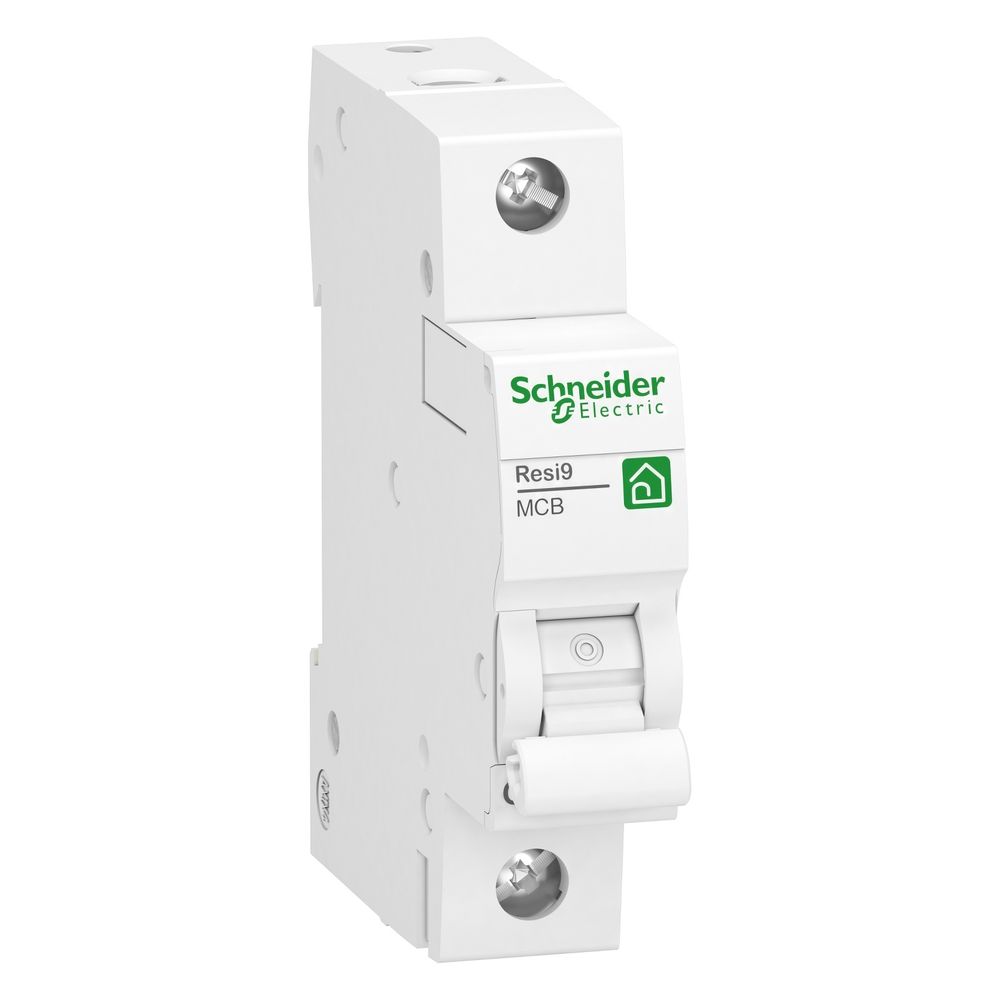

Schneider Electric Leitungsschutzschalter Resi9 R9F24132, 1P 32A C 6kA, Weiß
Dieser einpolige Leitungsschutzschalter aus der Baureihe Resi9 dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einem Bemessungsstrom von 32 A und der Auslösecharakteristik C eignet sich das Gerät für Anwendungen mit typischen Einschaltströmen. Die Montage erfolgt auf einer DIN-Schiene.
Funktionsweise und Sicherheit
Das Gerät arbeitet mit einer thermomagnetischen Auslöser-Technologie und bietet ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Durch die integrierte Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt, das unabhängig von der Betätigungsgeschwindigkeit erfolgt. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter ermöglicht eine schnelle Kontrolle des Schaltzustands. Zudem ist eine Verriegelung mittels Vorhängeschloss in der AUS-Stellung möglich.
Installation und Anschluss
Die Installation wird durch eine Doppelfunktionsklemme an der Geräteunterseite unterstützt, die sowohl den Anschluss von Leitern als auch von Gabelkammschienen erlaubt. Die Tunnelklemmen sind für flexible Leiter bis zu einem Querschnitt von 25 mm² ausgelegt, wobei eine Abisolierlänge von 14 mm vorgesehen ist. Mit einer Breite von 18 mm ist das Modul platzsparend in Standard-Verteilersystemen integrierbar.
Der Leitungsschutzschalter überzeugt durch eine mechanische Lebensdauer von 10.000 Zyklen. Mit einer Bemessungsspannung von 230 V AC und der Energiebegrenzungsklasse 3 wird ein hoher Schutzstandard für elektrische Anlagen sichergestellt. Die Schutzart IP20 sowie die Eignung für Umgebungstemperaturen von -25 °C bis 60 °C machen das Bauteil zu einer langlebigen Lösung für Verteilungsaufgaben.
Technische Daten
- Bemessungsstrom: 32 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Breite: 18 mm
- Montageart: DIN-Schiene
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Anzugsdrehmoment: 3,5 Nm
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F24132 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| EAN-13 | 3606489590420 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
