Beschreibung

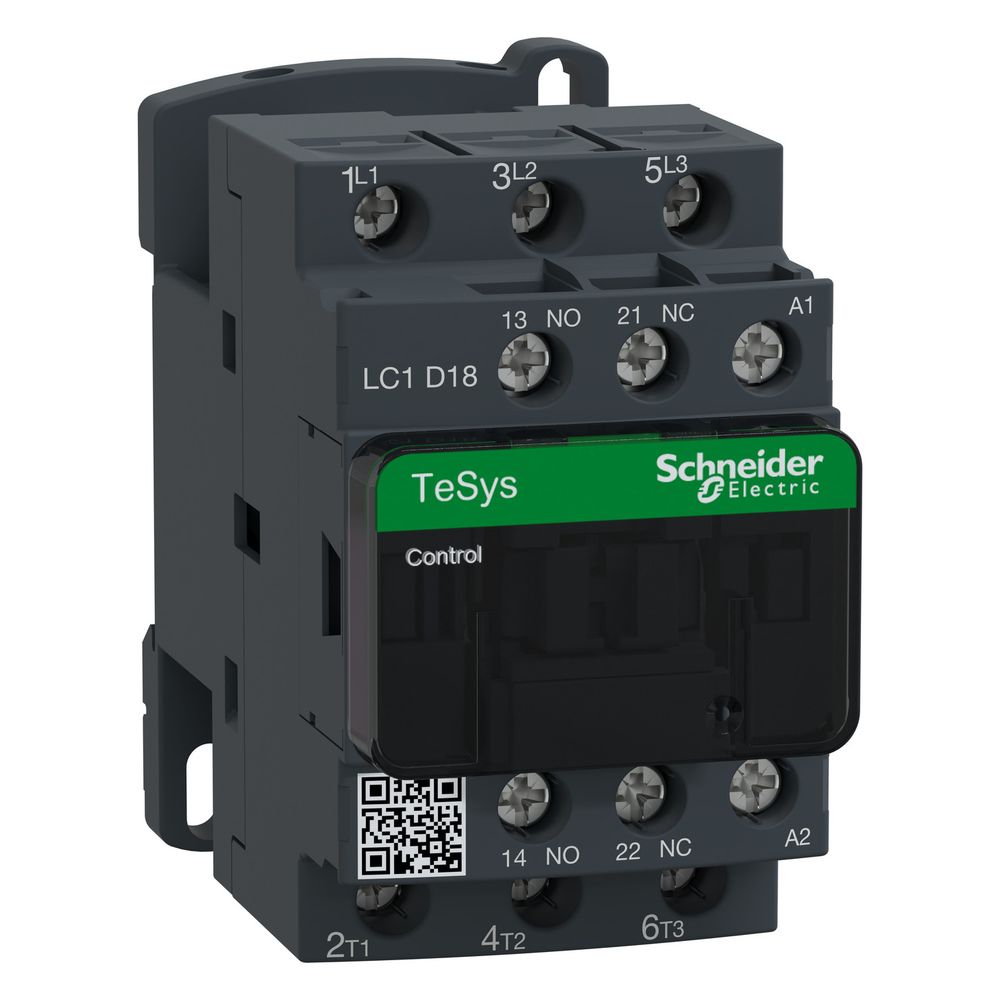

Schneider Electric Schütz TeSys Deca LC1D18B7, 18A, 7,5kW, 24V AC, 3P, 1S+1Ö
Das Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Schaltaufgaben in der Motorsteuerung und bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 18 A bietet das 3-polige Gerät eine zuverlässige Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 24 V AC.
Zuverlässigkeit und Sicherheit
Das Schütz ist für den Einsatz in Sicherheitsanwendungen optimiert und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC-Normen. Die robuste Bauweise ermöglicht eine mechanische Lebensdauer von 15 Millionen Schaltspielen. Dank der integrierten Sicherheitsabdeckung und einer hohen Feuerbeständigkeit nach UL 94 V1 sowie IEC 60695-2-1 erfüllt das Gerät strenge Anforderungen an die Betriebssicherheit. Die Montage erfolgt flexibel auf einer Schiene oder Platte.
Anschluss und Betrieb
Die elektrische Verbindung wird über Schraubklemmen realisiert, die eine sichere Kontaktierung ermöglichen. Das Gerät ist für eine Betriebshöhe von bis zu 3.000 m ausgelegt und arbeitet in einem Umgebungstemperaturbereich von -40 bis 60 °C. Mit einer kompakten Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren, wobei die Steuerung über eine Standard-Wechselspannung von 24 V bei 50 oder 60 Hz erfolgt.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Langlebigkeit in anspruchsvollen Umgebungen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A (AC-3) eignet es sich für die Steuerung von Motoren und Lasten. Die Kombination aus mechanisch gekoppelten Hilfskontakten (1 Schließer, 1 Öffner) und der robusten Auslegung für 15 Millionen Schaltspiele macht es zu einer sicheren Wahl für industrielle Automatisierungslösungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspeisespannung: 24 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Abmessungen (BxHxT): 45 x 77 x 86 mm
- Gewicht: 0,33 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D18B7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110349399 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,355 kg |
| Höhe | 77 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 9 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,33 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 24 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 86 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
