Beschreibung

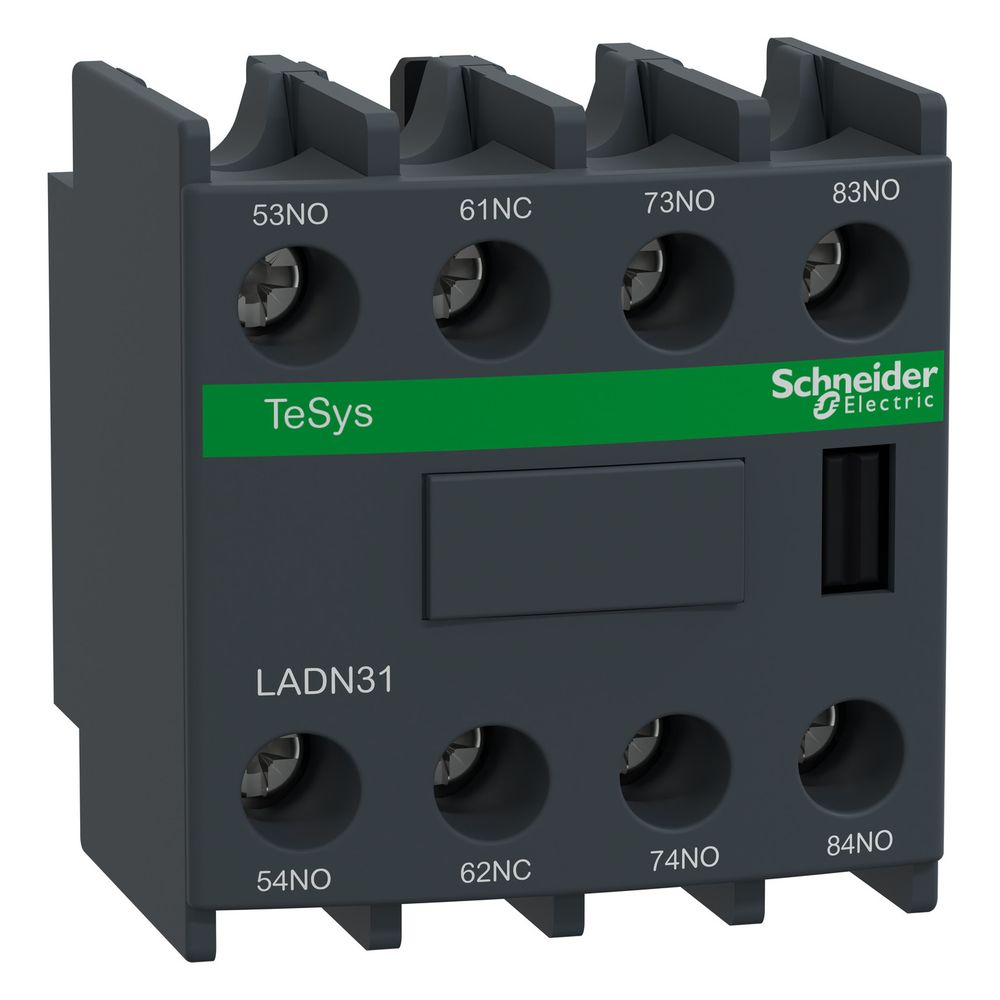

Schneider Electric Hilfsschalterblock TeSys Deca LADN31, 3S+1Ö, Schraubanschluss, Dunkelgrau
Der Hilfsschalterblock aus der Baureihe TeSys Deca dient der Erweiterung von Schützen und Hilfsschützen. Die Komponente ist für die frontseitige Montage konzipiert und bietet eine Kontaktkonfiguration von 3 Schließern sowie 1 Öffner. Dank der robusten Ausführung mit Schraubanschlüssen eignet sich das Modul für industrielle Steuerungsanwendungen.
Montage und Anschluss
Die Installation erfolgt durch einfaches Aufrasten auf die Frontseite kompatibler Schütze der Serien TeSys D, TeSys F und TeSys Deca. Der elektrische Anschluss wird über Schraubklemmen realisiert, die eine flexible Verdrahtung ermöglichen. Ein Anzugsdrehmoment von 1,7 Nm sorgt für eine sichere Kontaktierung.
Technische Leistungsmerkmale
Das Bauteil ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt und weist eine mechanische Lebensdauer von 30 Millionen Schaltspielen auf. Die Kontakte arbeiten unverzögert und gewährleisten eine hohe Betriebssicherheit in einem Temperaturbereich von -5 bis 60 °C. Zudem erfüllt das Produkt Anforderungen an die Feuerwiderstandsfähigkeit gemäß IEC 60335-1.
Dieser Hilfsschalterblock überzeugt durch seine mechanische Belastbarkeit und die einfache Integration in Steuerungssysteme. Mit einem konventionellen thermischen Strom von 10 A und einer Kontaktanordnung von 3 Schließern und 1 Öffner stellt er eine zuverlässige Lösung für die Signalverarbeitung dar. Die robuste Bauweise und die Einhaltung internationaler Normen unterstützen einen sicheren Betrieb in industriellen Umgebungen.
Technische Daten
- Kontaktanordnung: 3 Schließer, 1 Öffner
- Montageart: Frontseitig aufsteckbar
- Anschlussart: Schraubanschluss
- Bemessungsbetriebsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Mechanische Lebensdauer: 30 Mcycles
- Betriebstemperatur: -5 bis 60 °C
- Breite: 44 mm
- Höhe: 48 mm
- Tiefe: 42 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 3 |
| Artikelnummer | SE-LADN31 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys TeSys Deca |
| Bedienung der Kontakte | Unverzögert |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 10 |
| Betriebshöhe | 3.000 |
| Breite | 44 |
| EAN-13 | 3389110384178 |
| Farbe | Dunkelgrau |
| Gewicht | 0,062 kg |
| Höhe | 48 |
| Isolationswiderstand | > 10 |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Frontseite |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktgewicht | 0,05 |
| Schließer | 3 |
| Schutzart (IP) | GG-Sicherung 10 |
| Strom max | 10 |
| Tiefe | 42 |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 3 S + 1 Ö |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
