Beschreibung

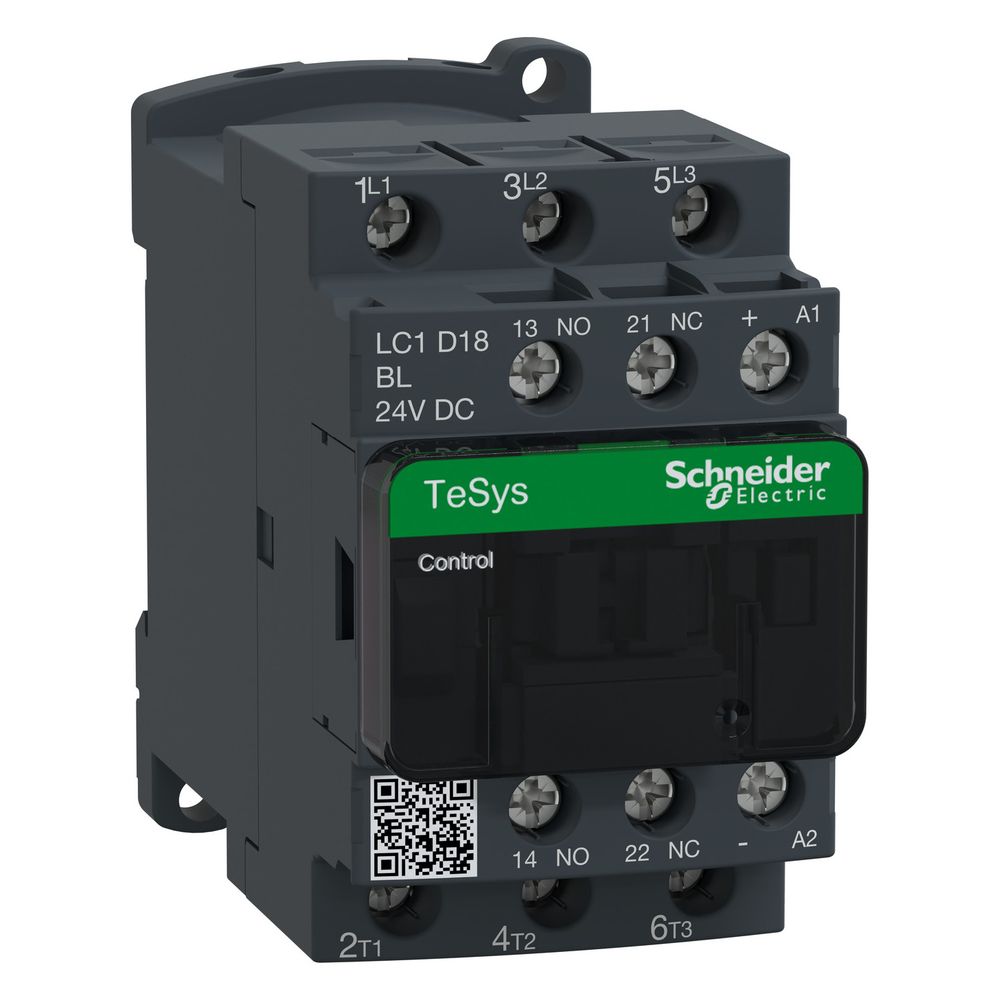

Schneider Electric Leistungsschütz TeSys Deca LC1D18BL, 7,5kW, 24V DC, 3-polig, 45x77x95mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V (AC-3) und einer Steuerspannung von 24 V DC bietet das Gerät eine effiziente Lösung für anspruchsvolle Schaltaufgaben. Dank kompakter Abmessungen und integrierter Hilfskontakte lässt es sich flexibel in bestehende Anlagen integrieren.
Leistungsstarke Schalttechnik
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Schaltspielen aus und ist für eine maximale Betriebsrate von 3600 Zyklen pro Stunde ausgelegt. Die integrierte bidirektionale Amplitudenbegrenzerdiode sorgt für einen sicheren Betrieb der Spule bei einer Leistungsaufnahme von 2,4 W. Für sicherheitskritische Anwendungen ist das Gerät mit mechanisch gekoppelten Kontakten sowie Spiegelkontakten ausgestattet, die eine zuverlässige Zustandsüberwachung ermöglichen.
Robuste Konstruktion und Montage
Das Gehäuse ist auf Langlebigkeit ausgelegt und erfüllt hohe Anforderungen an die Feuerbeständigkeit. Die Montage erfolgt wahlweise auf einer Platte oder einer Schiene, wobei die räumliche Trennung von Steuer- und Leistungsebene die Installation erleichtert. Der Anschluss erfolgt über robuste Schraubklemmen, die eine sichere Verbindung für Leiterquerschnitte bis 6 mm² im Hauptstromkreis ermöglichen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Abmessungen (BxHxT): 45 x 77 x 95 mm
- Gewicht: 0,49 kg
- Schutzart: IP20
Die Kombination aus hoher Schaltleistung, kompakter Bauweise und der Eignung für sicherheitsrelevante Applikationen macht dieses Schütz zu einer vielseitigen Komponente in der Automatisierungstechnik. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und der präzisen 24 V DC Ansteuerung ermöglicht das Gerät eine dauerhafte Betriebssicherheit in industriellen Umgebungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D18BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361711 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,53 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 9 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,49 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
