Beschreibung

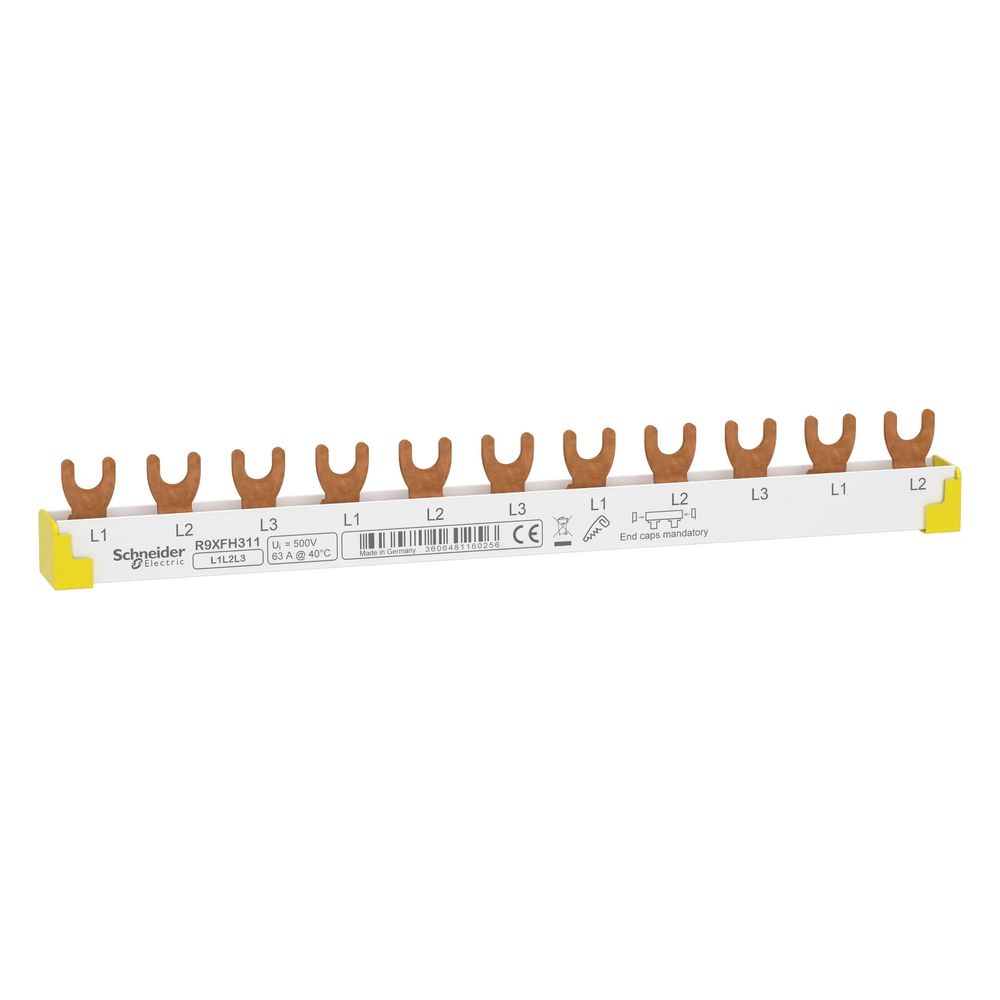

Schneider Electric Kammschiene Resi9 R9XFH311, 3-polig 63A 11TE 198mm, Weiß
Diese 3-polige Kammschiene aus der Resi9-Serie ermöglicht die effiziente Stromversorgung einer Gruppe von Schutzgeräten. Die isolierte Gabel-Phasenschiene ist für einen Bemessungsdauerstrom von 63 A ausgelegt und bietet eine flexible Lösung für die horizontale Montage in elektrischen Verteilungen.
Flexibilität und Montage
Die Kammschiene ist für eine einfache Handhabung konzipiert und lässt sich bei Bedarf individuell zuschneiden, um sie exakt an die Anforderungen der jeweiligen Installation anzupassen. Mit einer Länge von 198 mm und einer Kapazität von 11 Teilungseinheiten unterstützt sie eine schnelle Montage der angeschlossenen Komponenten. Die Ausführung als Gabelanschluss sorgt für eine zuverlässige elektrische Verbindung.
Sicherheit und Kompatibilität
Das Bauteil ist für eine Bemessungsbetriebsspannung von bis zu 400 V AC ausgelegt und erfüllt hohe Sicherheitsstandards, einschließlich einer Feuerbeständigkeit von 960 °C gemäß IEC 60695-2-1. Die Schiene ist mit verschiedenen Schutzgeräten der Serien Acti9 K60 und Resi9 kompatibel, darunter Leitungsschutzschalter sowie Fehlerstrom-Schutzschalter.
Die robuste Konstruktion mit einem Querschnitt von 10 mm² und einer Bemessungs-Isolationsspannung von 500 V AC unterstützt einen sicheren Betrieb in elektrischen Anlagen. Durch die einfache Ablängbarkeit und die Kompatibilität mit gängigen Schutzgeräten bietet diese Kammschiene eine zuverlässige Basis für eine strukturierte Energieverteilung bei einem Betriebsstrom von 63 A.
Technische Daten
- Anzahl der Phasen: 3
- Bemessungsdauerstrom Iu: 63 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Bemessungs-Isolationsspannung Ui: 500 V
- Anzahl der Teilungseinheiten: 11
- Anschlusstyp: Gabel
- Querschnitt: 10 mm²
- Länge: 198 mm
- Montagemodus: Horizontal
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 22 |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 |
| [Ue] Betriebsbemessungsspannung | 400 V AC Ph / Ph |
| Abstand zwischen den Polen | 54 |
| Anschlussraster | 18 |
| Anschlusstyp | Gabel |
| Anzahl der Phasen | 3 |
| Anzahl der Wege | 3-polig 3 |
| Artikelnummer | SE-R9XFH311 |
| Ausführung des elektrischen Anschlusses | Gabel |
| Baureihe | Resi9 |
| Bemessungsdauerstrom Iu | 63 |
| Beschreibung der Leitungen | 3 |
| Beschriftung | L1 L2 L3 |
| Breite | 198 |
| EAN-13 | 3606481160256 |
| Farbe | weiß |
| für Anzahl Geräte | 3 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Nein |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,1 kg |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 198 |
| Länge in 18-mm-Modulen | 11 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Kammschiene |
| Querschnitt | 10 |
| TE | 11 |
| Teilungsmaß | 18 |
| Verteilertyp | L1 L2 L3 |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
