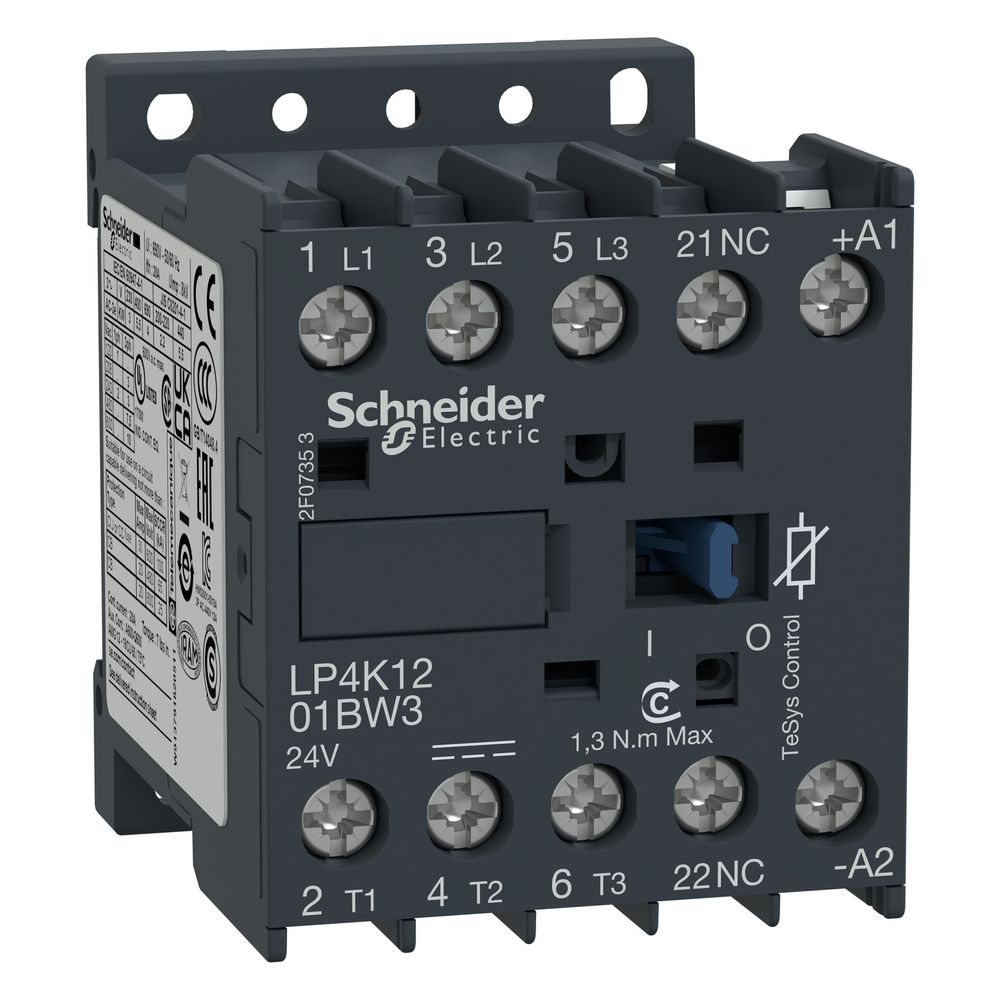

Schneider Electric Leistungsschütz TeSys LP4K1201BW3, 5,5kW 12A 24V DC, Schraubanschluss, 45x58x57mm
Das dreipolige Leistungsschütz aus der TeSys-Baureihe ist für die Steuerung von Motoren sowie ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A eignet sich das Gerät für Anwendungen in der Industrie, Infrastruktur und Gebäudetechnik. Eine integrierte bidirektionale Amplitudenbegrenzerdiode sowie die 24 V DC Steuerspannung ermöglichen eine direkte Anbindung an elektronische Steuerungen.
Vielseitige Einsatzmöglichkeiten
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Zyklen aus und unterstützt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4. Die Montage erfolgt flexibel auf einer Schiene oder Platte. Dank der kompakten Bauweise und der Schraubanschlüsse ist eine Integration in Schaltschrankkonzepte sichergestellt. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 bis 50 °C möglich.
Zuverlässige Steuerungstechnik
Die Spulentechnologie mit integraler Unterdrückungseinheit sorgt für einen stabilen Betrieb. Das Gerät verfügt über einen Hilfskontakt in der Ausführung 1 Öffner. Mit einer Bemessungs-Stoßspannungsfestigkeit von 8 kV und der Schutzart IP2x erfüllt das Schütz Anforderungen an die Betriebssicherheit.
Das Leistungsschütz bietet eine Lösung für die Maschinensteuerung und überzeugt durch kompakte Abmessungen von 45 x 58 x 57 mm. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einer Steuerspannung von 24 V DC ist es auf Anforderungen in der Automatisierungstechnik abgestimmt. Die Konstruktion und die Eignung für verschiedene Nutzungskategorien machen es zu einer langlebigen Komponente für industrielle Schaltaufgaben.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 20 A
- Steuerspannung: 24 V DC
- Hilfskontakte: 1 Ö
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 58 x 57 mm
- Gewicht: 0,235 kg
- Schutzart: IP2x
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzugsleistung in W | 1,8 W (bei 20 °C) |
| Artikelnummer | SE-LP4K1201BW3 |
| Aufbau der Hilfskontakte | 1 Ö |
| Baureihe | TeSys |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Breite | 45 |
| EAN-13 | 3389110791167 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in W | 1,8 W bei 20 |
| Höhe | 58 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 6 |
| Max Betriebsrate | 3600 cyc / h |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 2,2 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,235 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 0 |
| Schutzart (IP) | IP2x |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC breiter Bereich |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 57 |
| Typ der Hilfskontakte | Typ unverzögert 1 Ö |
| Umgebungstemperatur bei Betrieb | -25…50 |
| Umgebungstemperatur bei Lagerung | -50…80 |
| Wärmeabgabe | 1,8 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
