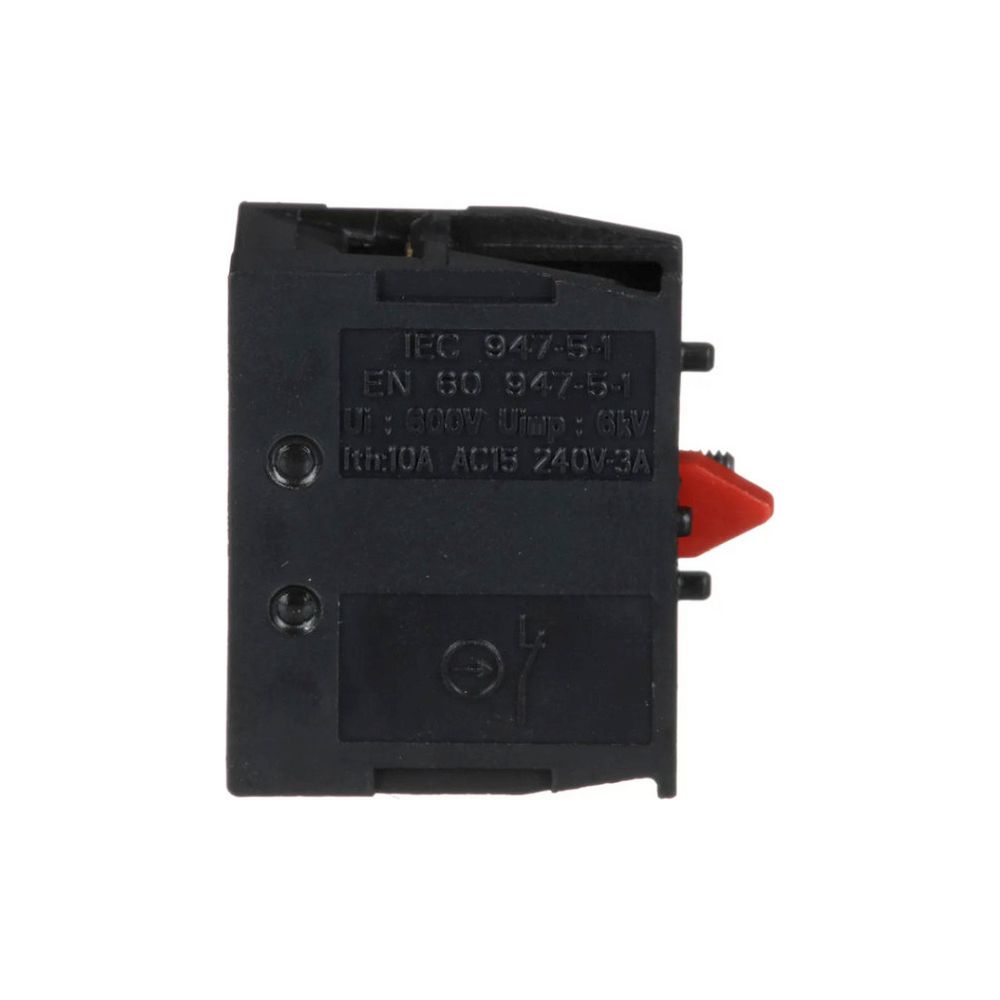

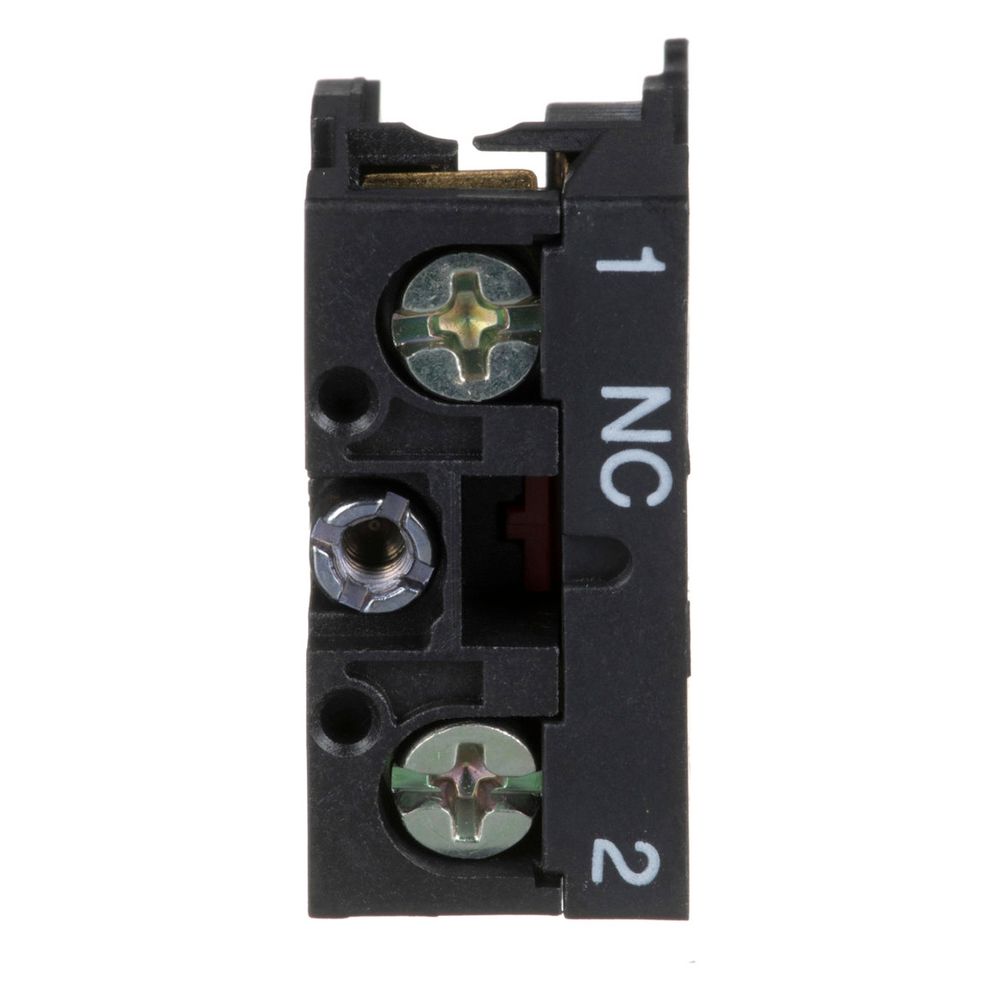

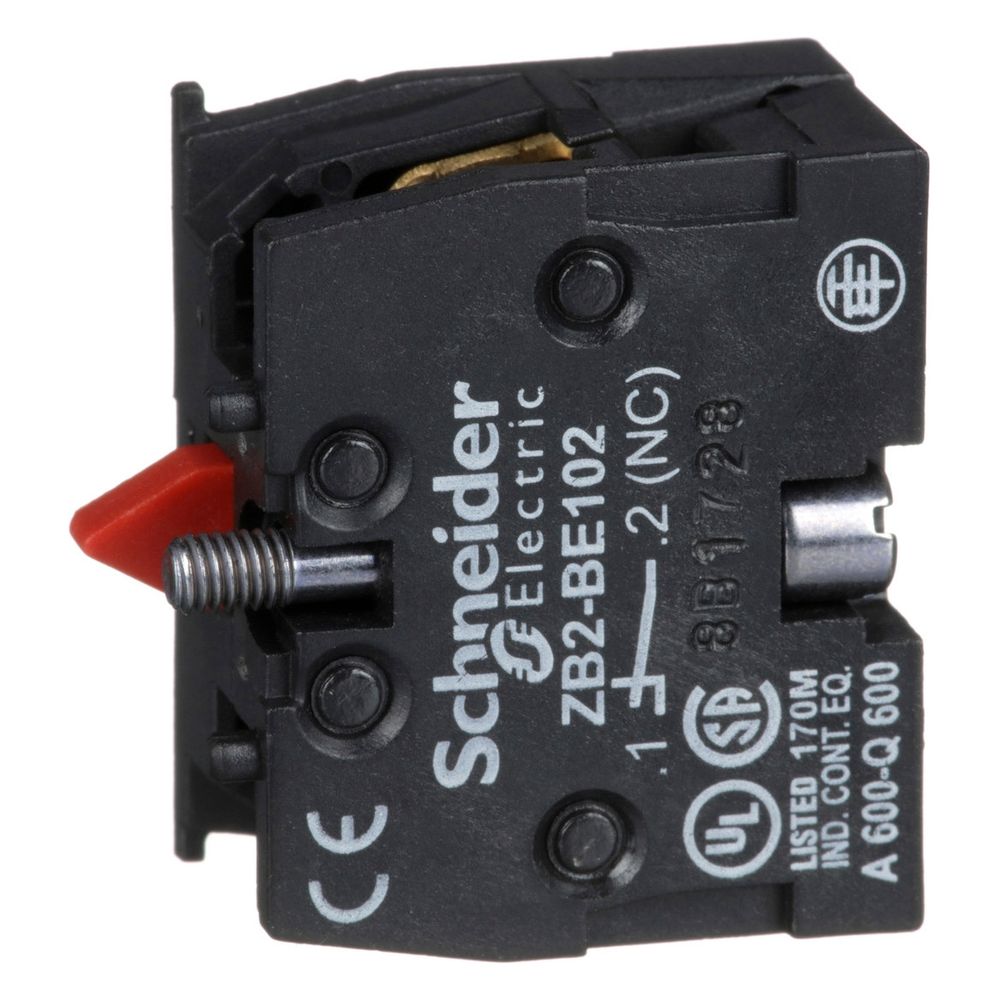

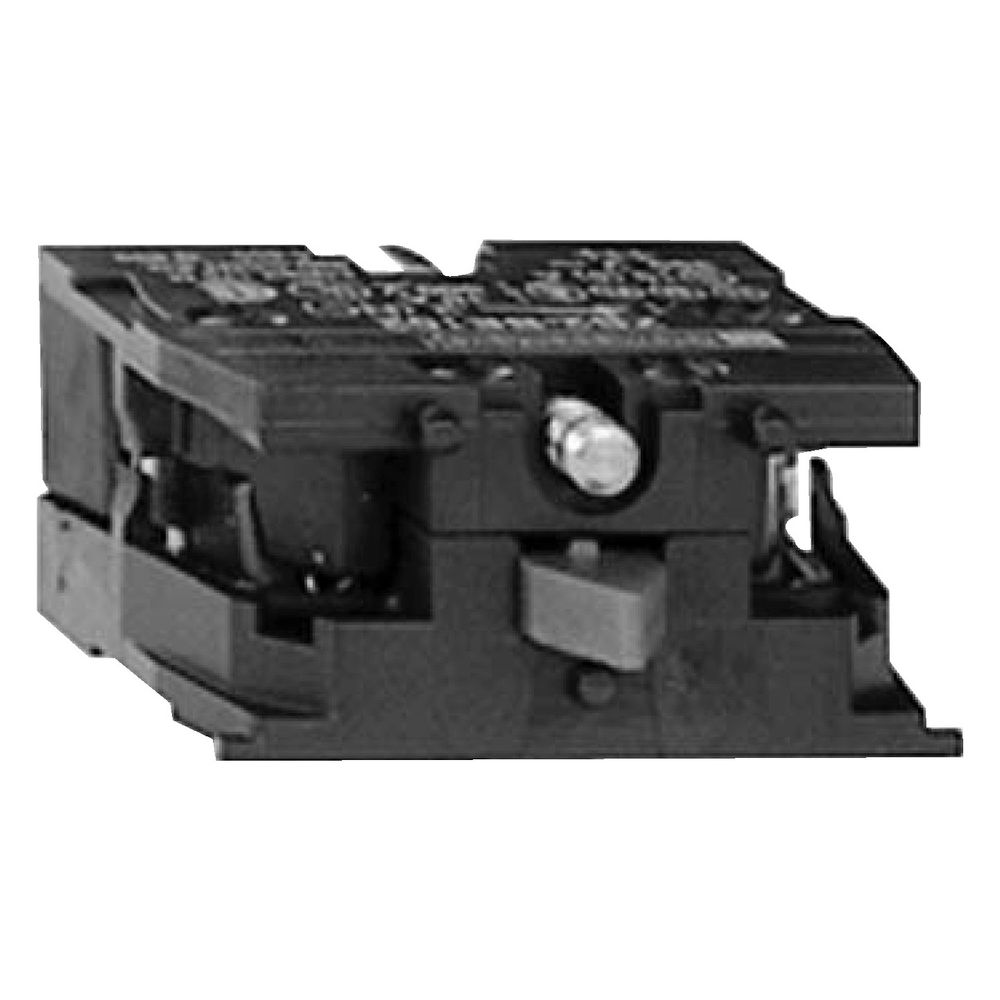

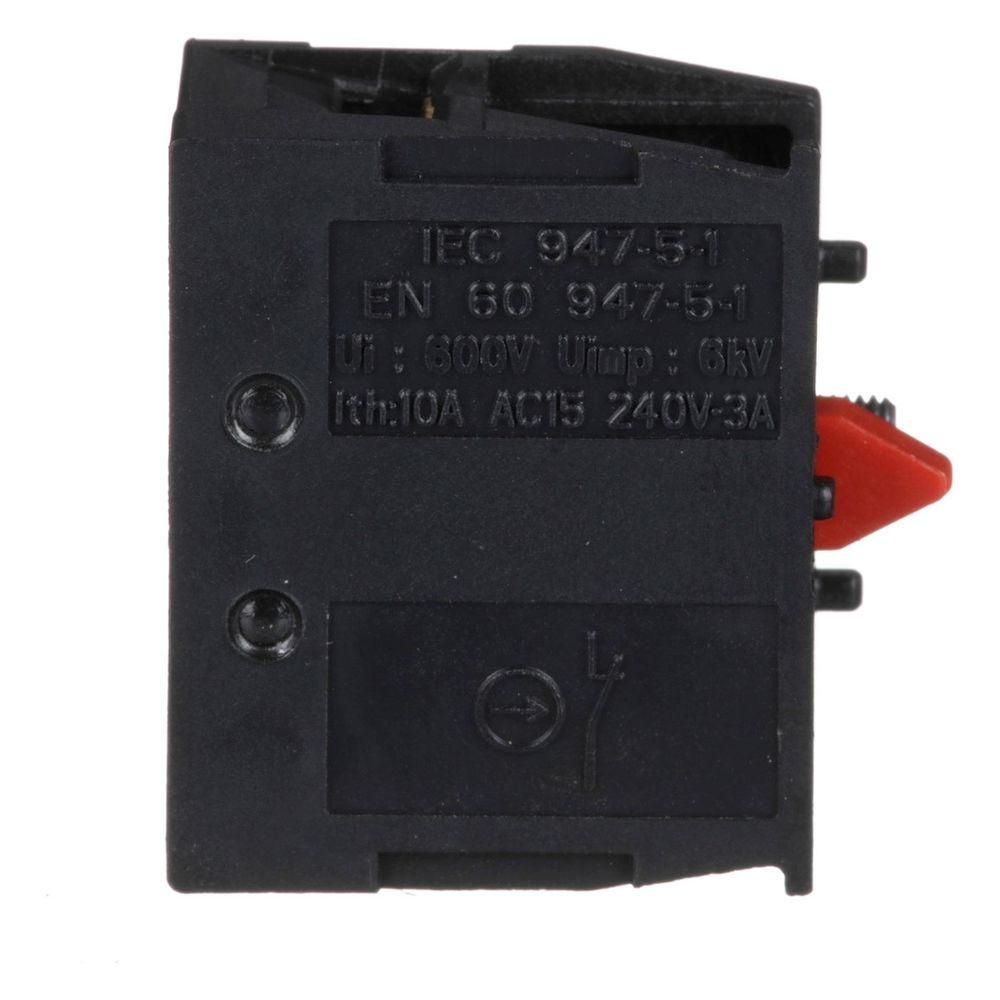

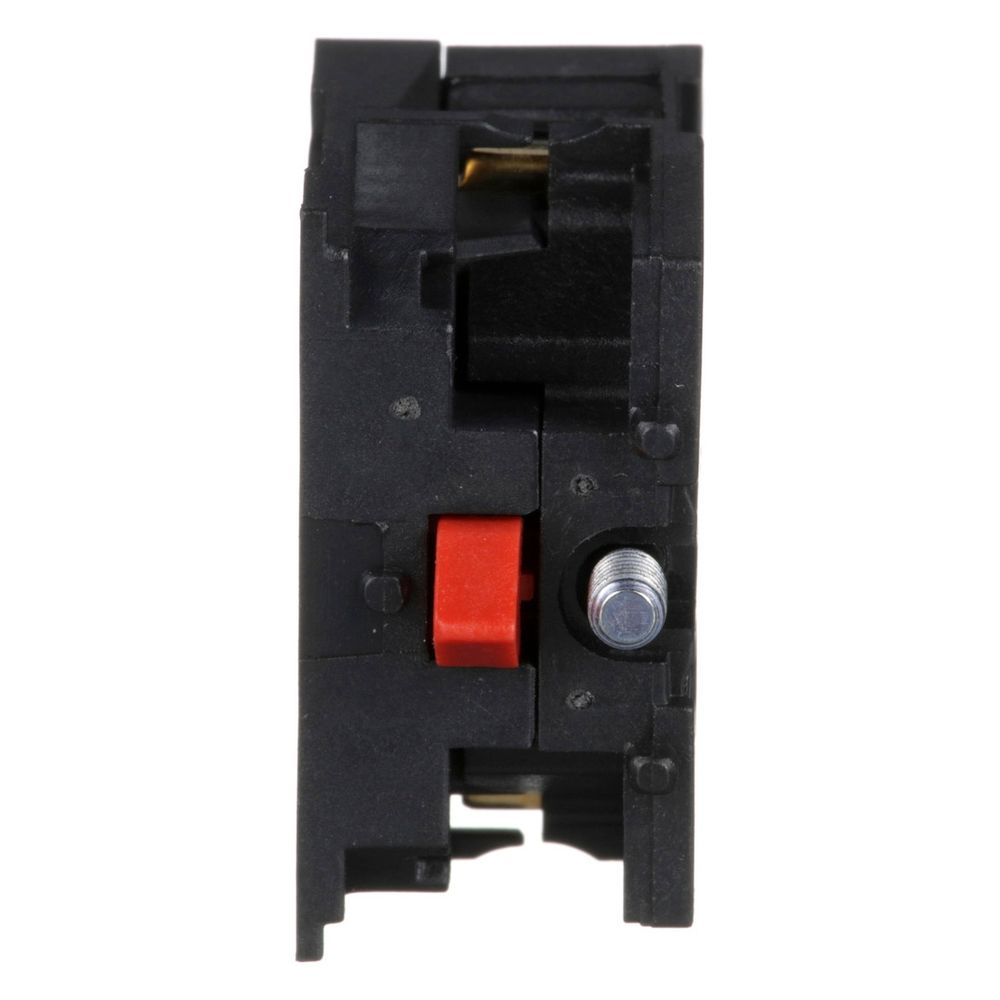

Schneider Electric Kontaktblock Harmony XAC ZB2BE102, 1 Öffner, Schraubanschluss

Der Hilfsschalterblock aus der Baureihe Harmony XAC dient als zuverlässige Komponente für Steuerkreise. Das Modul ist für die Frontmontage konzipiert und verfügt über einen Öffner-Kontakt für Anwendungen mit einer Geschwindigkeit. Durch die robuste Bauweise und die schwingungsbeständigen Schraubklemmen eignet sich das Bauteil für den Einsatz in anspruchsvollen industriellen Umgebungen.

Montage und Anschluss

Der elektrische Anschluss erfolgt über Schraubklemmen, die eine sichere Verbindung mit oder ohne Kabelende ermöglichen. Das Modul ist für die Frontbefestigung ausgelegt und lässt sich flexibel in bestehende Systeme integrieren. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen ist das Bauteil auf eine hohe Langlebigkeit ausgelegt.

Einsatzbedingungen und Sicherheit

Das Modul arbeitet zuverlässig in einem Umgebungstemperaturbereich von -25 bis 70 °C. Es entspricht der Schutzklasse II gemäß IEC 61140 und erfüllt internationale Normen wie IEC 60947-5-1 sowie UL 508. Die Vibrationsfestigkeit von 15 Gn bei Frequenzen zwischen 10 und 500 Hz unterstreicht die Eignung für den industriellen Betrieb.

Der Kontaktblock überzeugt durch seine kompakte Bauweise und die einfache Integration in Steuerungen. Mit einem konventionellen thermischen Strom von 10 A und einer Bemessungs-Isolationsspannung von 600 V bietet das Bauteil eine hohe elektrische Sicherheit. Die präzise Schaltfunktion als Öffner sowie die robuste Schraubanschlusstechnik machen diesen Hilfsschalter zu einer langlebigen Komponente für Steuerkreise in der Automatisierungstechnik.

Technische Daten

• Kontaktkonfiguration: 1 Öffner
• Anschlussart: Schraubanschluss
• Montageart: Frontbefestigung
• Bemessungsbetriebsstrom (AC-15, 230 V): 3 A
• Konventioneller thermischer Strom (Ithe): 10 A
• Bemessungs-Isolationsspannung (Ui): 600 V
• Mechanische Lebensdauer: 1.000.000 Zyklen
• Betriebstemperatur: -25 bis 70 °C
• Vibrationsfestigkeit: 15 Gn
